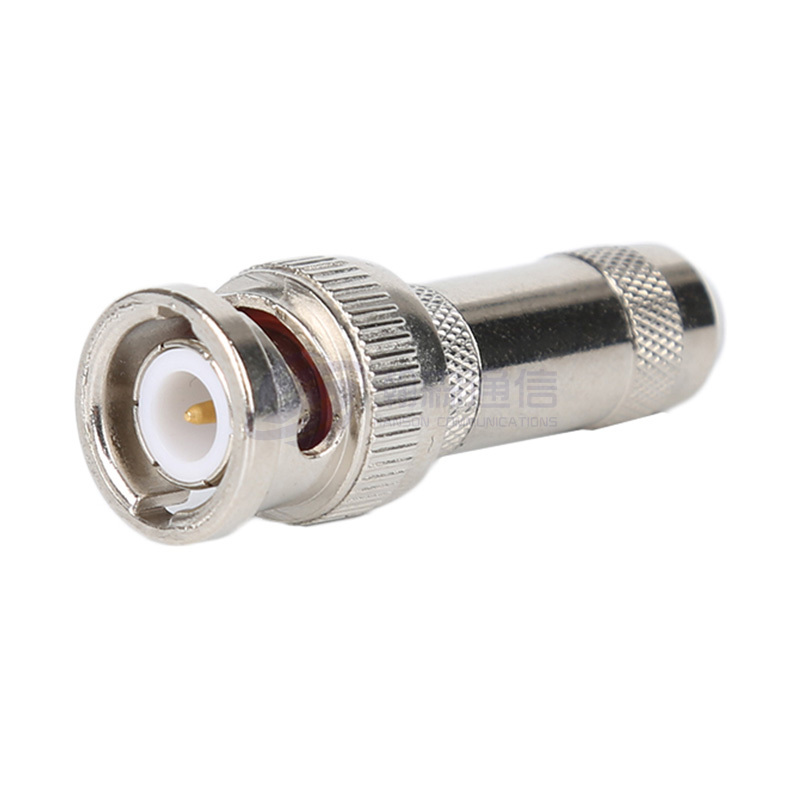

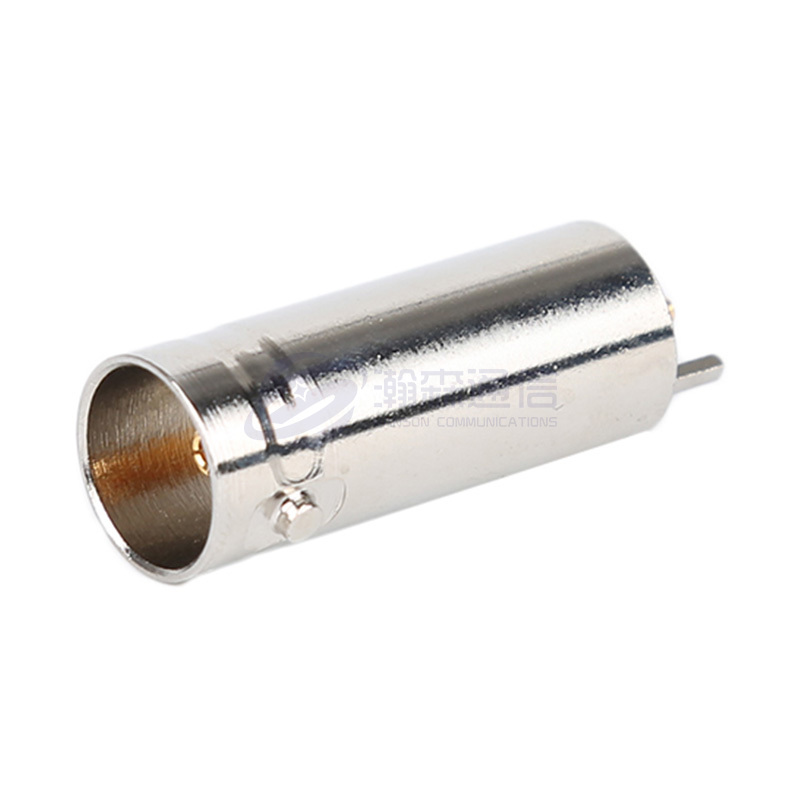

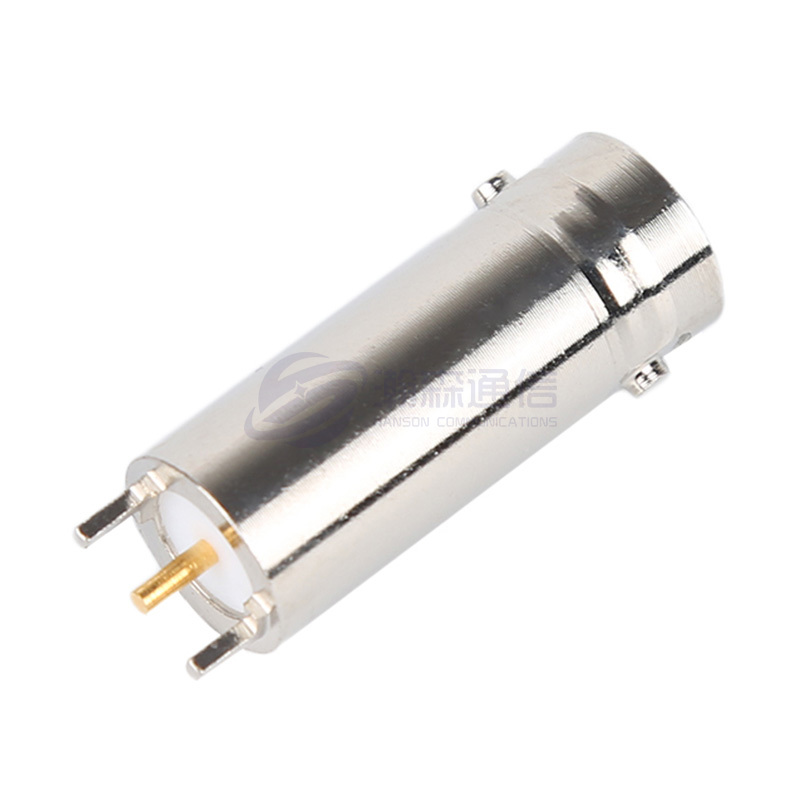

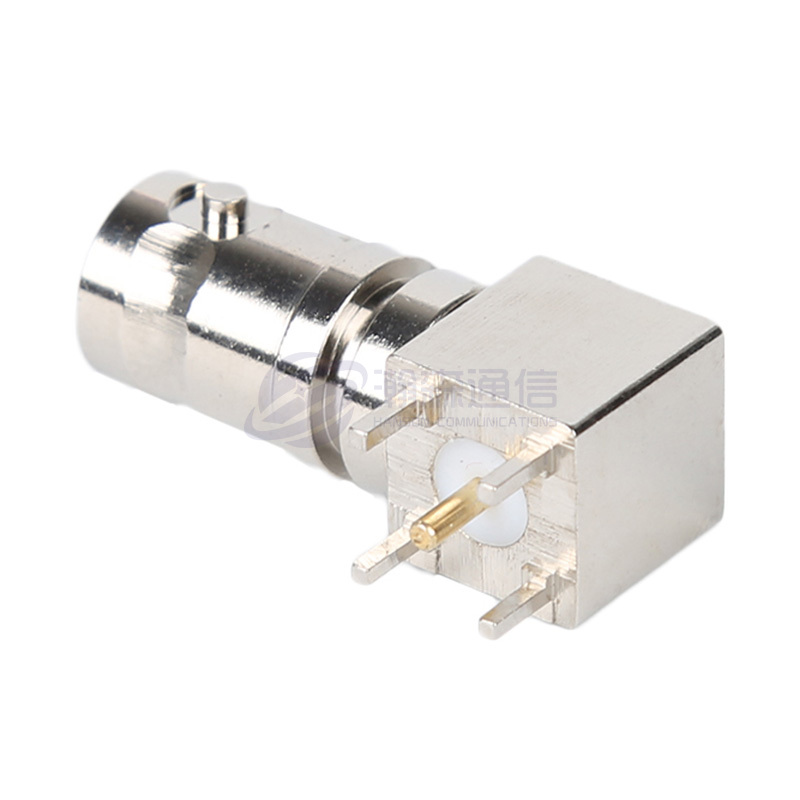

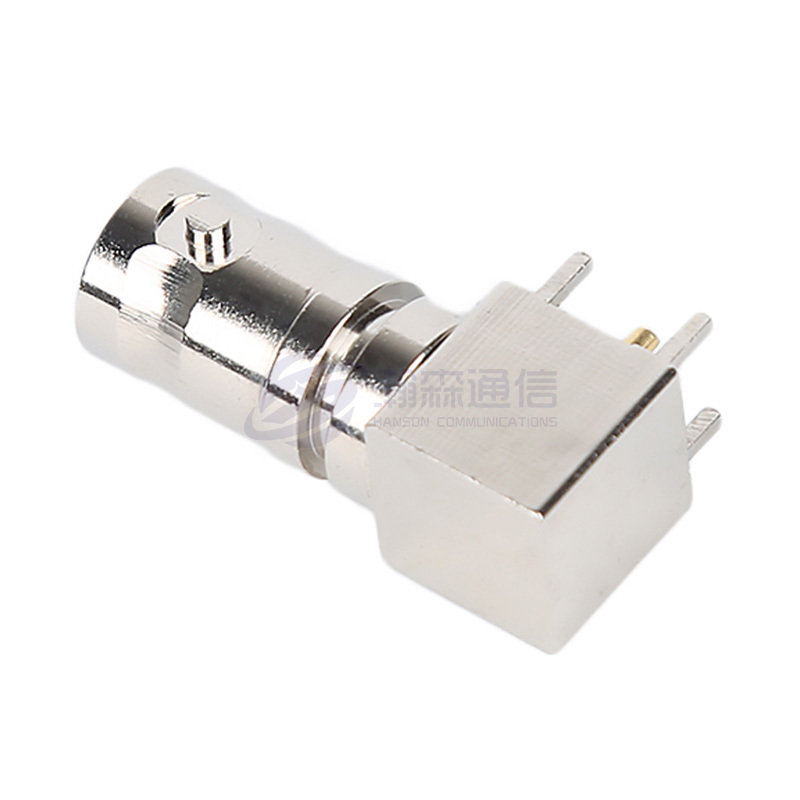

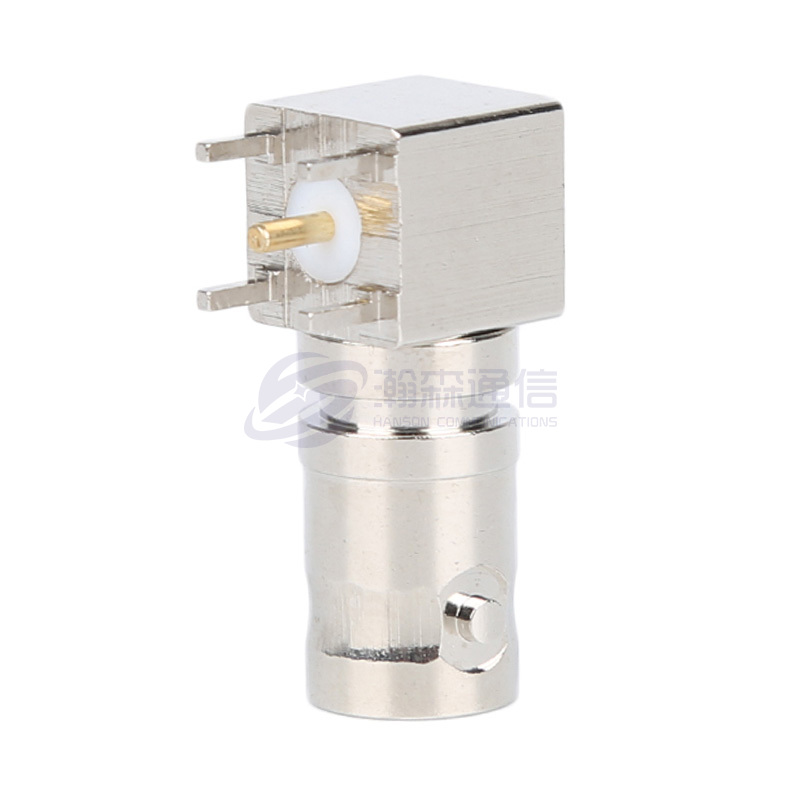

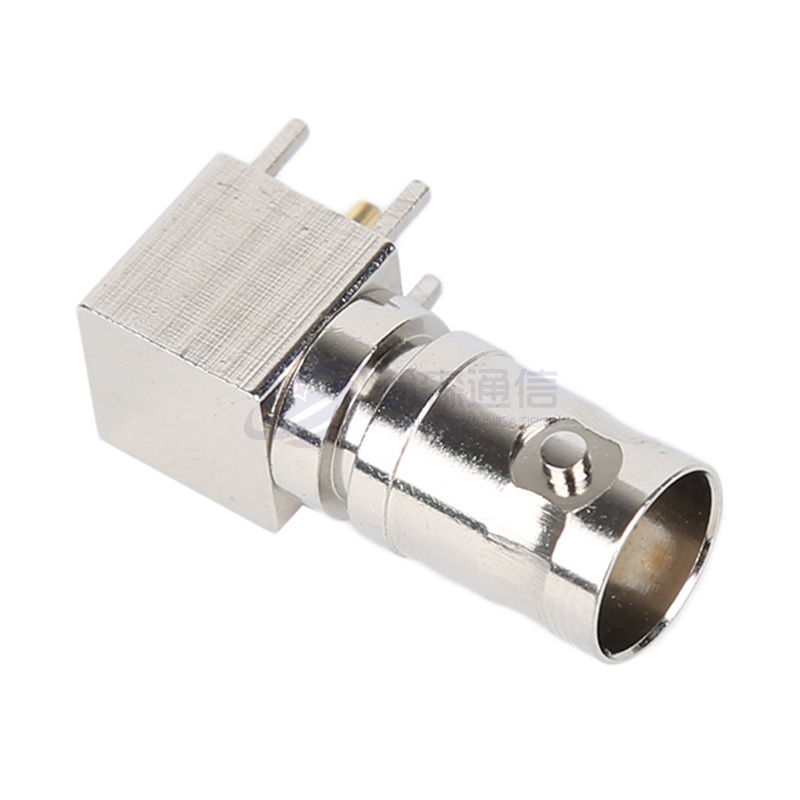

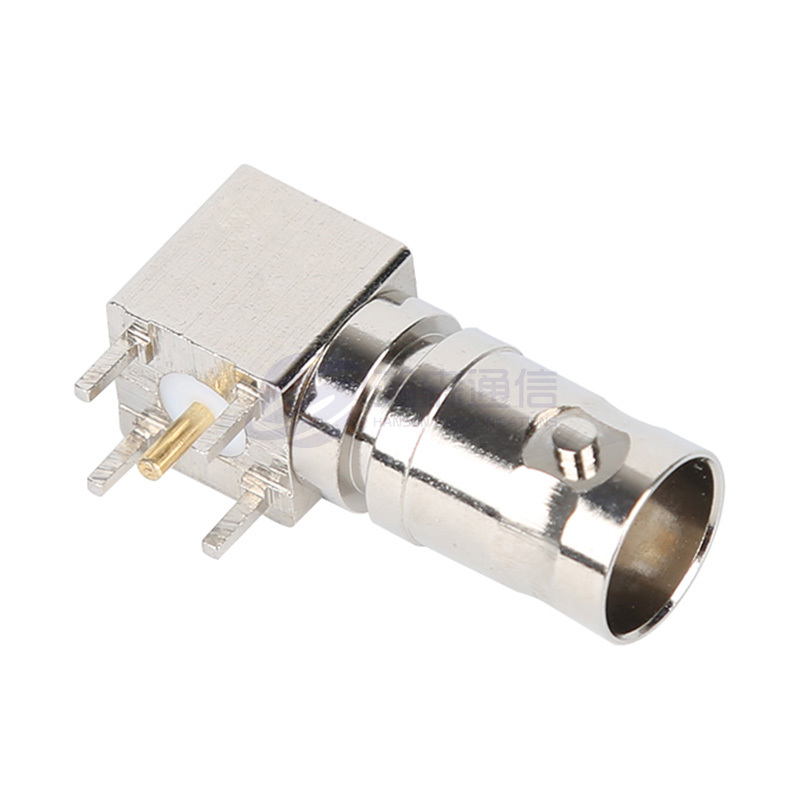

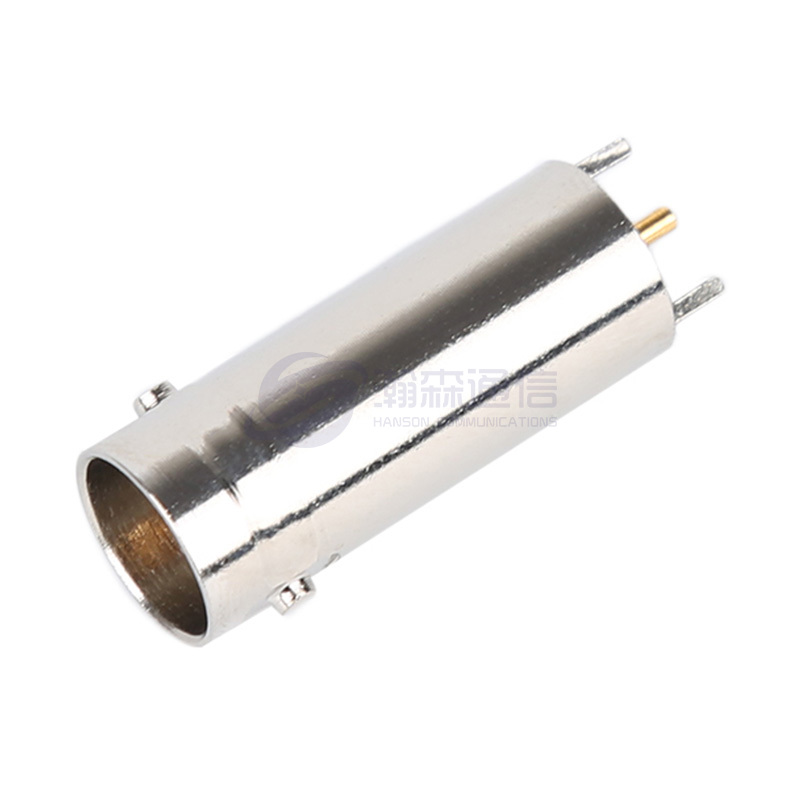

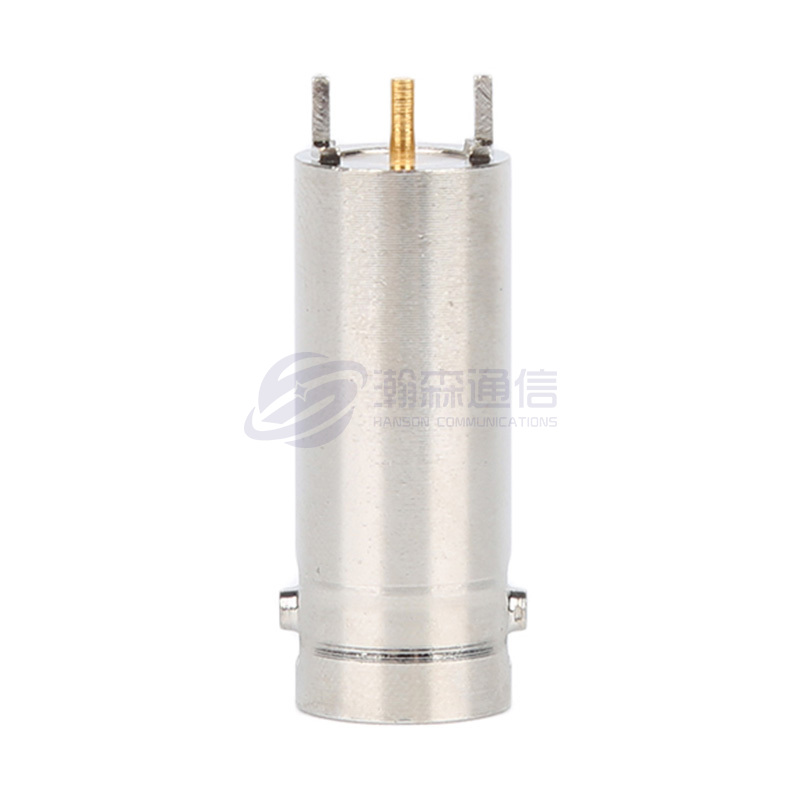

Il connettore coassiale RF della serie BNC è un connettore coassiale RF di tipo a baionetta sviluppato in conformità con lo standard militare statunitense MIL-C-39012. Ha le caratteristiche di connessione rapida e contatto affidabile, ed è uno dei connettori più diffusi e utilizzati al mondo. L'impedenza caratteristica del connettore coassiale RF della serie BNC è divisa in 50Ω e 75Ω e le dimensioni dei due diversi connettori di impedenza corrispondono.
Principali Specifiche Tecniche:
◆ Impedenza caratteristica: 50Ω/75Ω
◆ Gamma di frequenza: DC-4GHz(50Ω)/DC-1GHz(75Ω)
◆ Resistenza di isolamento: ≥5000MΩ
◆ Tensione di resistenza dielettrica: 1500 V (rms)
◆ Rapporto onda stazionaria della tensione (VSWR): ≤1,25
◆ Cicli di accoppiamento: 500 volte

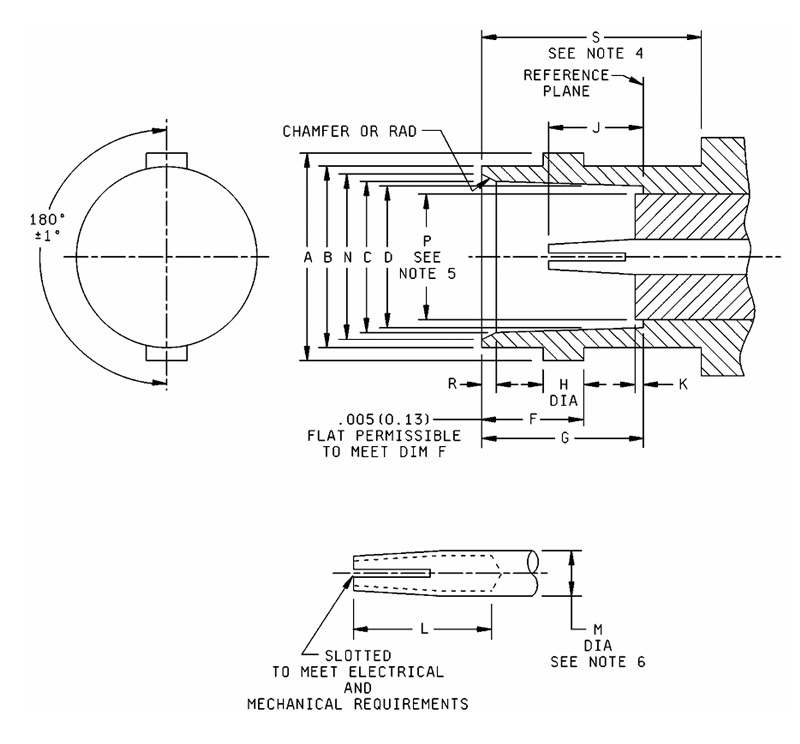

| Fioco ltr | Millimetri (pollici) | |
| Minimo | Massimo | |
| UN | .432 (10,97) | .436 (11.07) |
| B | .378 (9,60) | .382 (9,70) |
| C | .327 (8,31) | .333 (8,46) |
| D | .319 (8.10) | .321 (8.15) |
| F | .204 (5.18) | .208 (5,28) |
| G | .327(8.31) | .335 (8,51) |
| H | .075 (1,91) | 081(2.06) |
| 」 | .186(4,72) | .206 (5.23) |
| K | ------- | .006(0,15) |
| l | .195 (4,95) | ------- |
| M | .081 (2,06) | 087 (2.21) |
| N | .346(8,79) | .356 (9.04) |
| P | ------- | .256 (6,50) |
| R | 0,015 (0,38) | 0,030 (0,76) |
| S | .414 (10,52) | ------- |
Note:
1. Le dimensioni sono espresse in pollici. Gli equivalenti metrici sono tra parentesi.
2. Gli equivalenti metrici sono forniti solo a titolo informativo generale.
3. Questa interfaccia deve soddisfare i requisiti di sagoma specificati nel disegno o nelle specifiche DSCC.
4. Spazio per il dado di accoppiamento del connettore di accoppiamento.
5. La dimensione "P" si applica a quella porzione (se applicabile) di dielettrico che si estende oltre i piani di riferimento per la dimensione K.
6. "M" si applica solo sulla lunghezza "L".

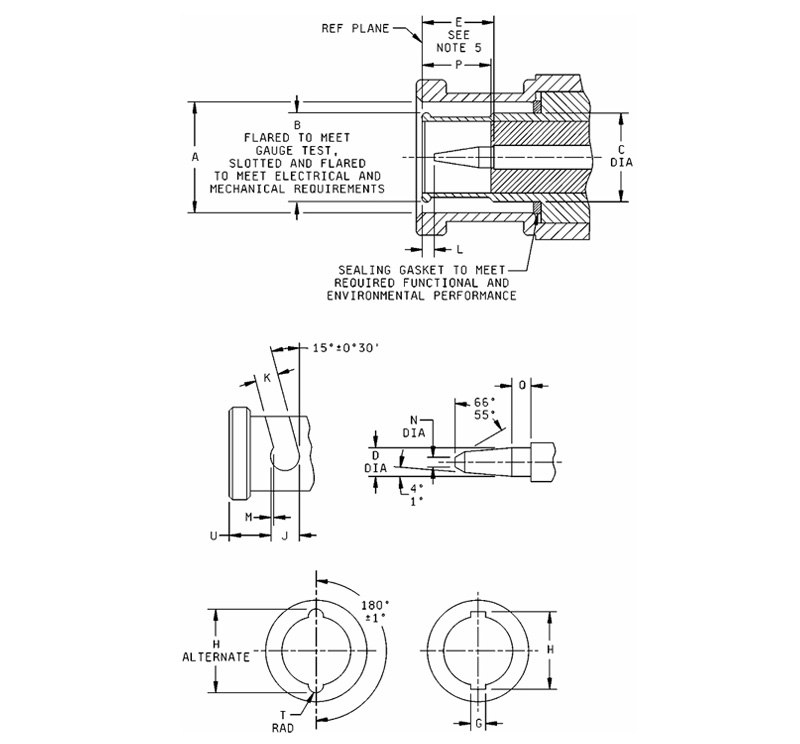

| Fioco ltr | Millimetri (pollici) | |
| Minimo | Massimo | |
| UN | 385 (9,78) | .390 (9,91) |
| B | Prova del calibro | |
| D | .052 (1,32) | .054 (1,37) |
| E | .210 (5,33) | .230 (5,84) |
| G | .091(2,31) | .097 (2,46) |
| H | .463 (11.76) | .473 (12.01) |
| H alternato | .394 (10.01) | .400 (10.16) |
| J | .124(3,15) | ------- |
| K | .091(2,31) | .097 (2,46) |
| l | 0,003 (0,08) | ------- |
| M | 0,018 (0,46) | 0,022 (0,56) |
| N | ------- | 0,025 (0,64) |
| P | .208 (5,28) | ------- |
| Q | .078 (1,98) | ------- |
| T | .045 (1,14) | .049 (1,24) |
| U | .180(4,57) | .184 (4,67) |
Note:
1. Le dimensioni sono espresse in pollici. Gli equivalenti metrici sono tra parentesi.
2. Gli equivalenti metrici sono forniti solo a titolo informativo generale.
3. Nella condizione accoppiata, la forza longitudinale della molla del meccanismo di accoppiamento deve superare la pressione esercitata dalla guarnizione di tenuta di una quantità necessaria per assicurare l'appoggio dei contatti esterni al piano di riferimento.
4. Questa interfaccia deve soddisfare i requisiti di sagoma specificati.

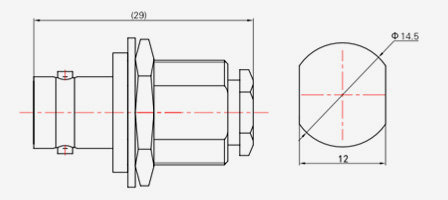

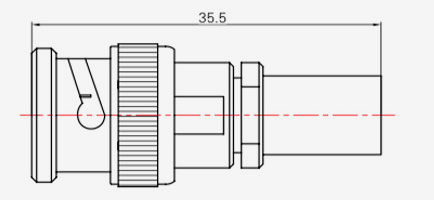

| Modello | Tipo di cavo |
| BNC-JB3 | SFT-50-3、670-141 |
| Modello | Tipo di cavo |
| BNC-KB3 | SFT-50-3.670-141 |

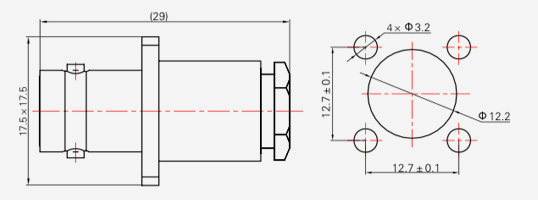

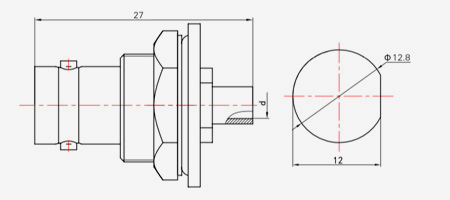

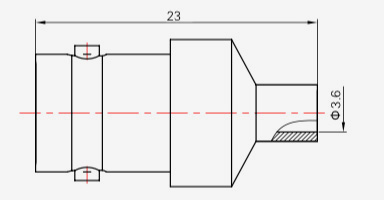

| MoDello | Tipo di cavo | d |
| BNC-KYB2 | SFT-50-2.670-086 | Φ2.2 |
| BNC-KYB3 | SFT-50-2.670-141 | Φ3,6 |

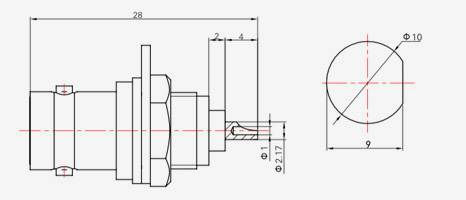

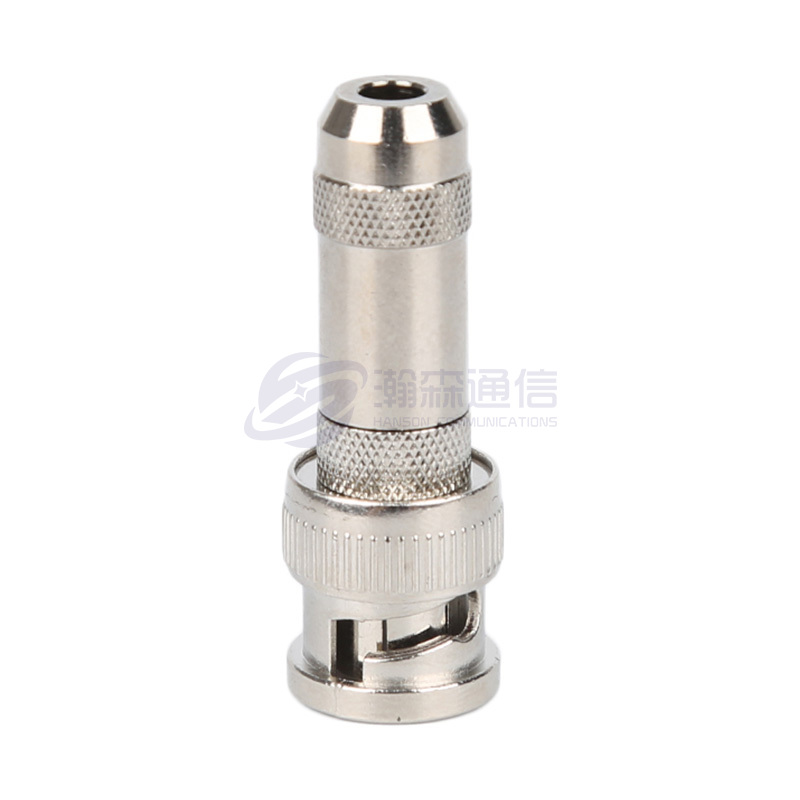

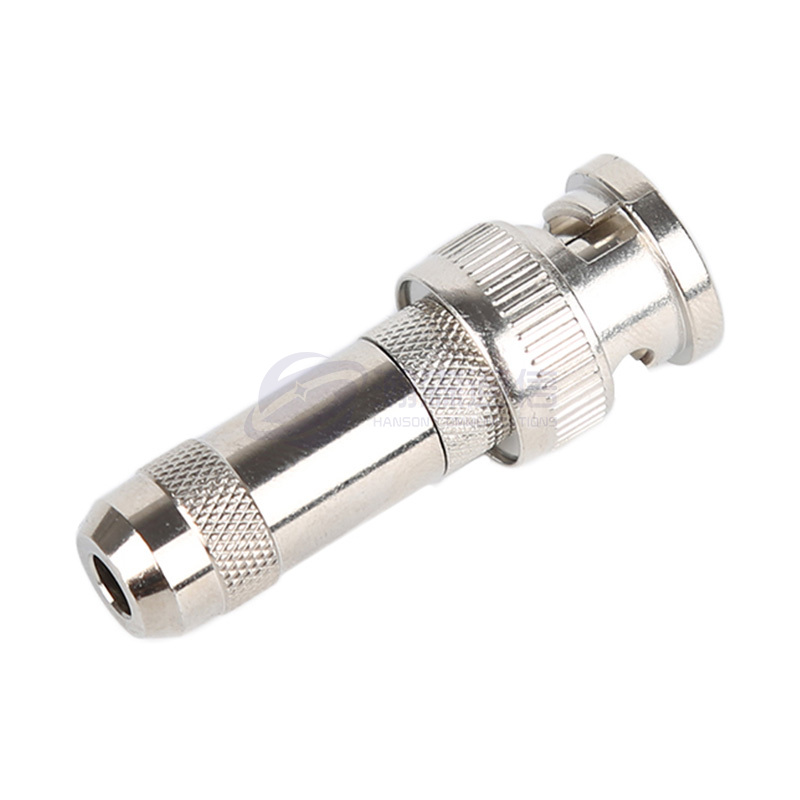

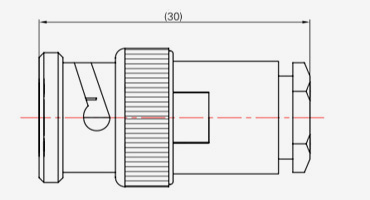

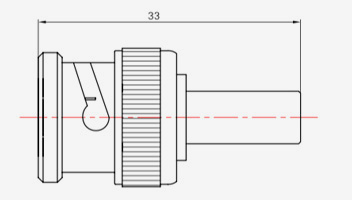

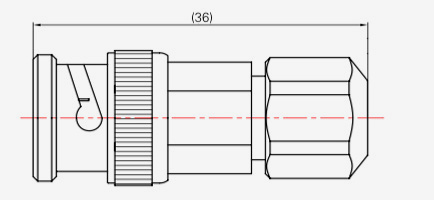

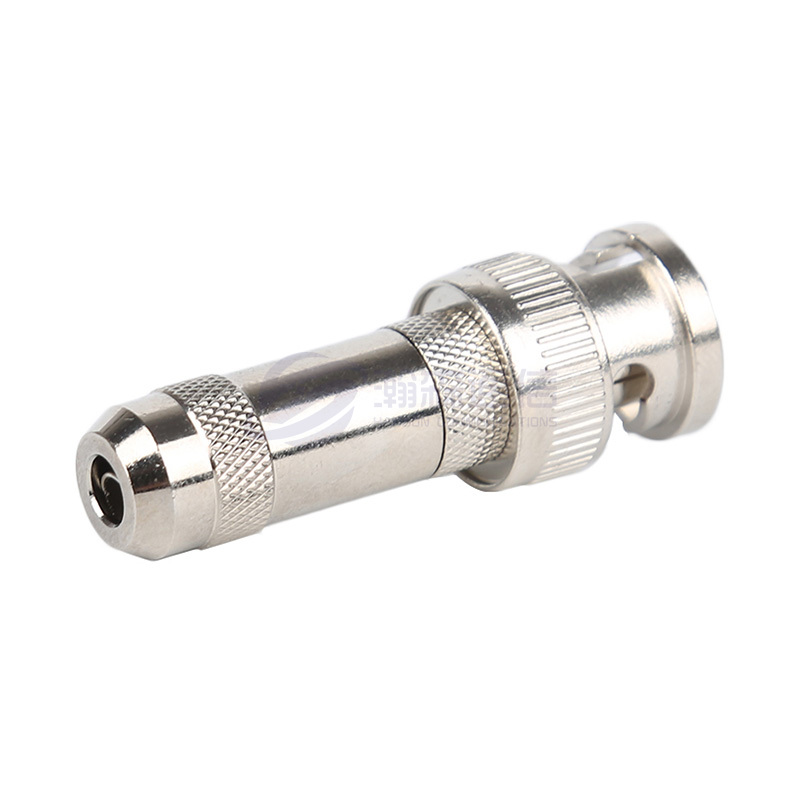

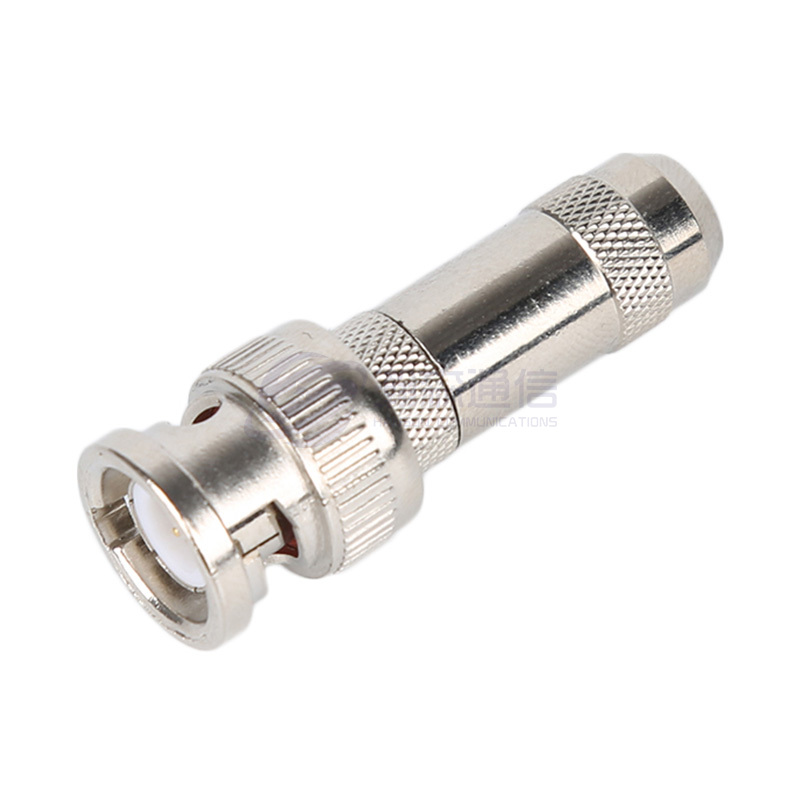

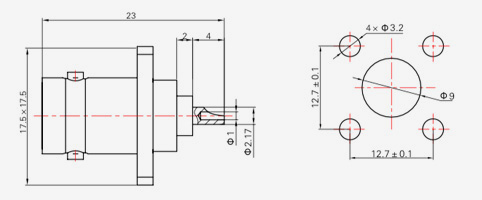

| Modello | Tipo di cavo |
| BNC-J3 | SYV-50-2-1,RG316 |
| BNC-J4 | SYV-50-2-2 |
| BNC-J5,(K)5 | SYV-50-3,SFCJ-50-3-51,RG142 |
| BNC-J7 | SYV-50-5-1,SFCJ-50-5-51 |
| BNC-J10 | SYV-50-7-1,SYV-50-7-2,SFCJ-50-7-51 |
| Modello | Tipo di cavo |
| BNC-J3Y | SYV-50-2-1 |
| BNC-J5Y | SYV-50-3 |
| Modello | Tipo di cavo |
| BNC-J12 | SYV-75-3 |
| Modello | Tipo di cavo |
| BNC-75J13Y | SYV-75-5 |
| Modello | Tipo di cavo |
| BNC-JW3Y | SYV-50-2-1,RG316 |
| Modello | Tipo di cavo |
| BNC-KF3 | SYV-50-2-1,RG316 |
| BNC-KF4 | SYV-50-2-2 |
| BNC-KF5 | SYV-50-3,SFCJ-50-3-51,RG142 |
| Modello | Tipo di cavo |
| BNC-KY3 | SYV-50-2-1,RG316 |
| BNC-KY4 | SYV-50-2-2 |
| BNC-KY5 | SYV-50-3,SFCJ-50-3-51,RG142 |
