OEM SMA RF Coaxial Connector Supplier

Ningbo Hanson Communication Technology Co., Ltd. Casa / Prodotti / Connettore coassiale RF / Connettore SMA

Connettore SMA

Descrizione:

Il connettore coassiale RF SMA è un connettore coassiale RF con meccanismo di connessione filettata sviluppato e prodotto secondo lo standard militare statunitense MIL-C-39012. Presenta i vantaggi di dimensioni ridotte, ampia larghezza di banda, eccellenti prestazioni meccaniche ed elettriche e alta affidabilità. È uno dei connettori RF più utilizzati. È ampiamente utilizzato nelle comunicazioni a microonde, nell'aerospaziale, nei sistemi d'arma, nelle apparecchiature di misurazione delle microonde e in altri campi.

Parametro:

Principali Specifiche Tecniche:
◆ Impedenza caratteristica: 50Ω
◆ Gamma di frequenza: CC–26,5 GHz
◆ Resistenza di isolamento: ≥5000MΩ
◆ Tensione di resistenza dielettrica: 1000 V (rms)
◆ Rapporto onda stazionaria di tensione (VSWR): ≤1,25
◆ Cicli di accoppiamento: 500 volte

Informarsi

  • Dimensioni interfaccia connettore SMUN maschio/spina

Fioco.
Ltr. 		Pollici (mm)
minimo Massimo.
UN .255(6,48) ------
B ------ .1808(4,59)
C ------ .135(3,43)
D .130(3,30) ------
E 0,015(0,38) .045(1,14)
F .0355(0,90) .0370(0,94)
G ------ .012(0,30)
H ------ .100(2,54)
J .000(0,00) ------
K .050(1,27) ------

Note:
1. Le dimensioni sono espresse in pollici.
2. Gli equivalenti metrici sono forniti solo a titolo informativo.
3. Le interfacce dei connettori (dopo l'accoppiamento) devono essere mantenute libere da polvere e umidità.
4. Può estendersi per tutta la lunghezza del dado di accoppiamento.

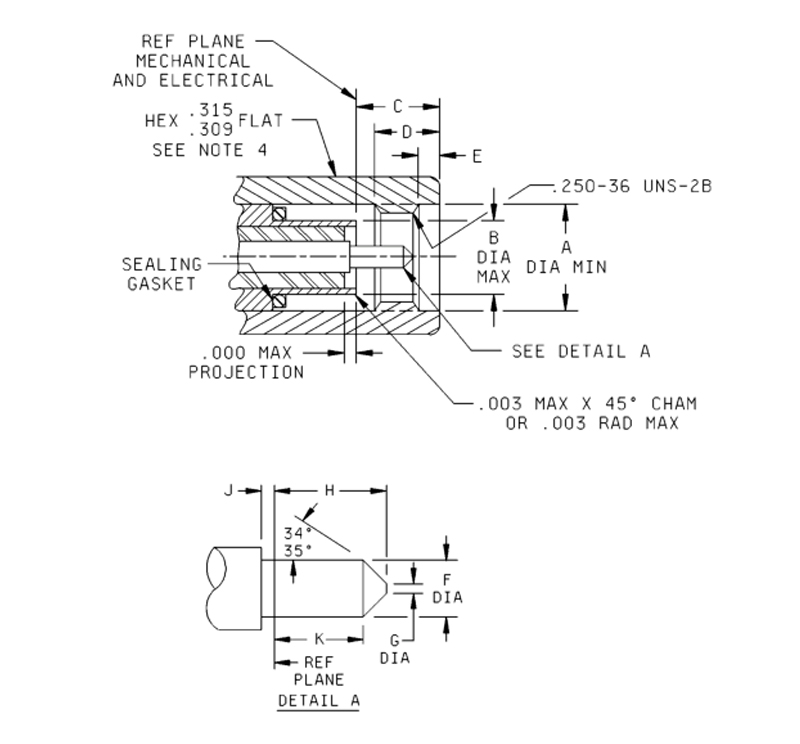

  • Dimensioni interfaccia connettore SMA femmina/jack

Fioco.
Ltr. 		pollici (mm)
minimo Massimo.
UN .208 (5,28) .216(5,49)
B .1810(4,60) ------
C .218(5,54) ------
D .170(4.32) ------
E 0,15(0,38) .045(1,14)
F .049(1,24) .051(1,30)
G .000(0,00) 0,010(0,25)
H .074(1,88) .078(1,98)
J .043(1,09) .047(1,19)
K .000(0,00) 0,010(0,25)
M .105(2,67) ------
N .168 (4.27) ------

Note:
1. Le dimensioni sono espresse in pollici.
2. Gli equivalenti metrici sono solo informativi.
3. Le parti precedentemente qualificate che utilizzano una recessione massima dei contatti di 0,030 pollici (0,76) non sono accettabili per l'uso governativo. È necessario prestare attenzione per determinare se viene utilizzato un design con recessione .030 durante la manutenzione e la sostituzione delle parti.
4. Spazio per il dado di accoppiamento del connettore di accoppiamento.
5. Dimensioni per soddisfare VSWR, caratteristiche di accoppiamento e durata del connettore quando accoppiato con a
Perno con diametro di .0355/-.0370 pollici.

SMA SERIES

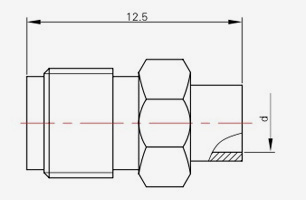

  • SMA-JB1
    SMA-JB1
    MoDello MoDello via cavo d l
    SMA-JB1 SFT-50-1.670-047 Φ1.2 12.5
    SMA-JB2 SFT-50-2.670-086 Φ2.2 11.2
    SMA-JB3 SFT-50-3.670-141 Ф3,6 12.0
  • SMA-JB3A
    SMA-JB3A
    Modello Modello via cavo
    SMA-JB3A SFT-50-3.670-141
  • SMA-JB3E
    SMA-JB3E
    Modello Modello via cavo
    SMA-JB3E SFT-50-3.670-141
  • SMA-JWB2
    SMA-JWB2
    MoDello MoDello via cavo d l
    SMA-JWB2 SFT-50-2.670-086 Φ2.2 15.6
    SMA-JWB3 SFT-50-3.670-141 Φ3,6 16
  • SMA-KB2
    SMA-KB2
    MoDello MoDello via cavo d
    SMA-KB2 SFT-50-2.670-086 Φ2.2
    SMA-KB3 SFT-50-3.670-141 Φ3,6

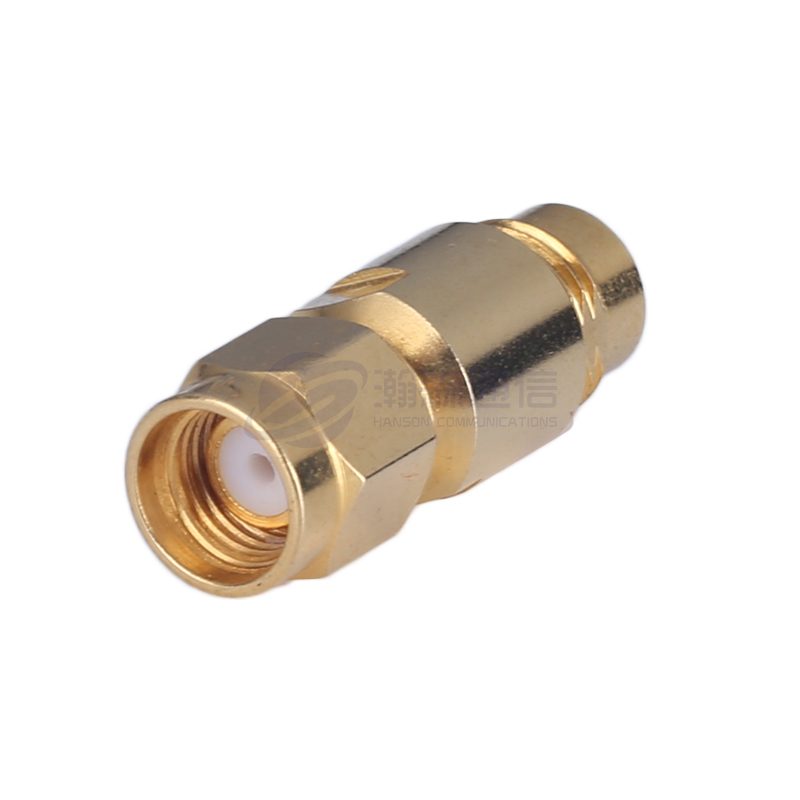

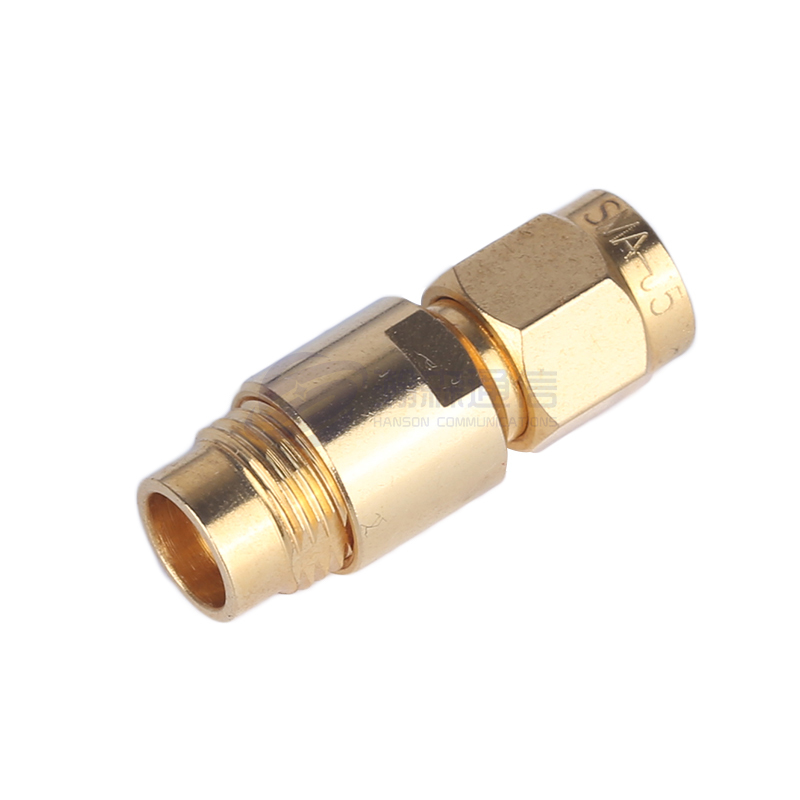

  • SMA-J5
    SMA-J5
    Modello Modello via cavo
    SMA-J5 SYV-50-3,RG142,
    SFCJ-50-3-51
    SMA-J5C

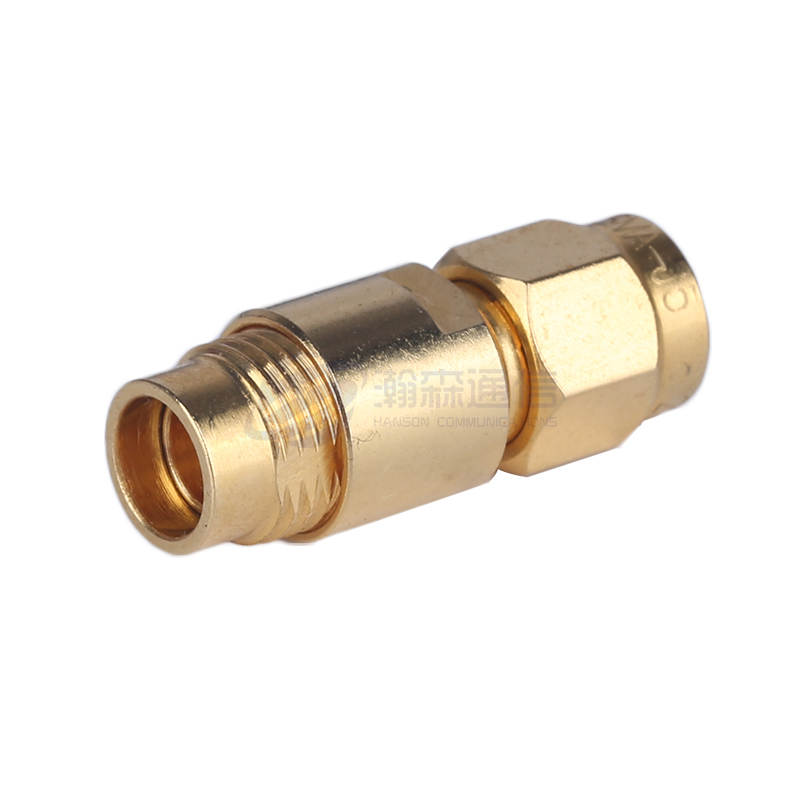

  • SMA-(K)5
    SMA-(K)5
    Modello Modello via cavo
    SMA-(K)5 SYV-50-3,RG142,
    SFCJ-50-3-51

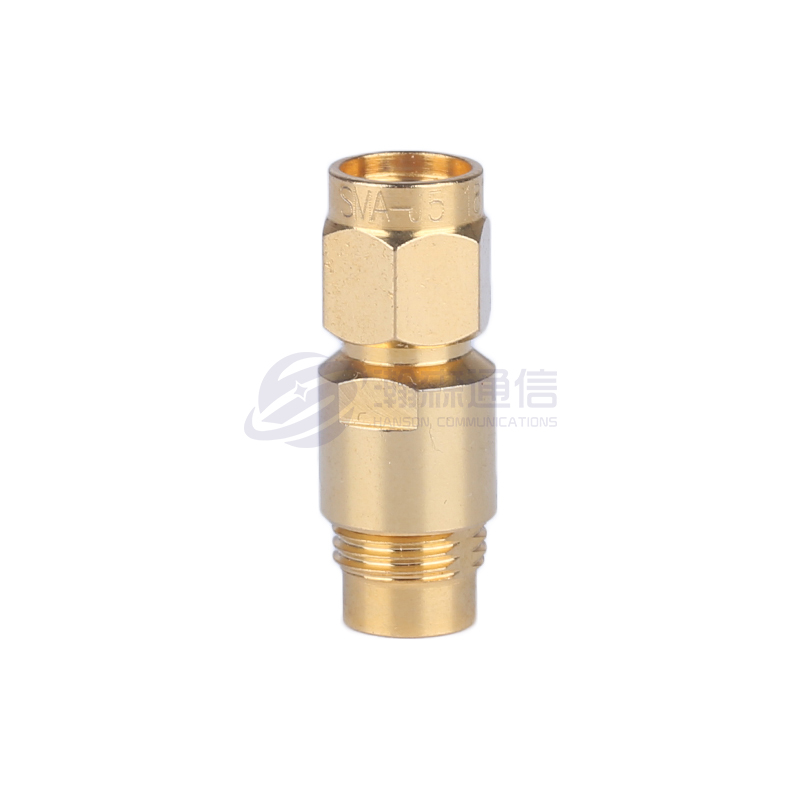

  • SMA-J5.3
    SMA-J5.3
    Modello Modello via cavo
    SMA-J5.3 32055,205,GNB-415
  • SMA-JW2
    SMA-JW2
    Modello Modello via cavo
    SMA-JW2 SYV-50-1
    SMA-JW3 SYV-50-2-1,RG316
    SMA-JW4 SYV-50-2-2
    SMA-JW5 SYV-50-3,RG142,SFCJ-50-3-51
  • SMA-JW5-1
    SMA-JW5-1
    Modello Modello via cavo
    SMA-JW5-1 SYV-50-3,RG142,SFCJ-50-3-51
  • SMA-KFB2
    SMA-KFB2
    MoDello MoDello via cavo d
    SMA-KFB2 SFT-50-2.670-086 Φ2.2
    SMA-KFB3 SFT-50-3.670-141 Φ3,6
  • SMA-KFB2-1
    SMA-KFB2-1
    MoDello MoDello via cavo d
    SMA-KFB2-1 SFT-50-2.670-086 Φ2.2
    SMA-KFB3-1 SFT-50-3.670-141 Φ3,6
  • SMA-KYB2
    SMA-KYB2
    MoDello MoDello via cavo d
    SMA-KYB2 SFT-50-2.670-086 Φ2.2
    SMA-KYB3A SFT-50-3.670-141 Φ3,6
  • SMA-KYB3
    SMA-KYB3
    MoDello MoDello via cavo d
    SMA-KYB3 SFT-50-3.670-141 Φ3,6
  • SMA-J2
    SMA-J2
    Modello Modello via cavo
    SMA-J2 SYV-50-1
    SMA-J3 SYV-50-2-1,RG316
    SMA-J4 SYV-50-2-2
  • SMA-K2
    SMA-K2
    Modello Modello via cavo
    SMA-K2 SYV-50-1
    SMA-K3 SYV-50-2-1,RG316
  • SMA-K5
    SMA-K5
    Modello Modello via cavo
    SMA-K5 SYV-50-3,RG142,SFCJ-50-3-51
    SMA-K5C
  • SMA-(J)5
    SMA-(J)5
    Modello Modello via cavo
    SMA-(J)5 SYV-50-3,RG142,SFCJ-50-3-51
  • SMA-KF2
    SMA-KF2
    Modello Modello via cavo
    SMA-KF2 SYV-50-1
    SMA-KF3 SYV-50-2-1,RG316
  • SMA-KY2
    SMA-KY2
    Modello Modello via cavo
    SMA-KY2 SYV-50-1
    SMA-KY3 SYV-50-2-1,RG316
    SMA-KY5 SYV-50-3,RG142,SFCJ-50-3-51

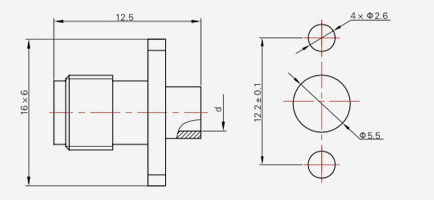

  • SMA-JFD1
    SMA-JFD1
    Modello l l1 l2
    SMA-JFD1 18 3 2
    SMA-JFD30 18 3 1.5
    SMA-JFD95 19 4 2
  • SMA-JFD2
    SMA-JFD2
    MoDello l l1 l2 d
    SMA-JFD2 18 3 2 Φ0,7
    SMA-JFD31 18.5 3 2.5 Φ1.0
    SMA-JFD59 25 3 9 Φ1.0

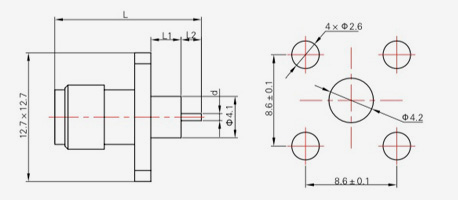

  • SMA-JFD4
    SMA-JFD4
    MoDello l l1 l2 d
    SMA-JFD4 32 8 11 Φ1,27
    SMA-JFD5 18 3 2 Φ1.0
    SMA-JFD13 25 8 4 Φ1,27
    SMA-JFD58 29.2 15 2 Φ1,27
  • SMA-JFD6
    SMA-JFD6
    MoDello l l1 l2 d
    SMA-JFD6 32 8 11 Φ1,27
    SMA-JFD7 25 8 4 Φ1,27
    SMA-JFD8 31 15 3 Φ1,27
    SMA-JFD9 18.2 3 2 Φ1,27

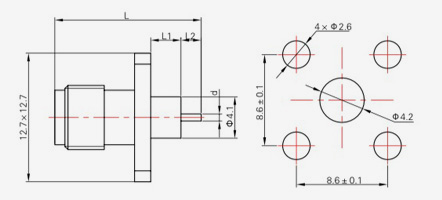

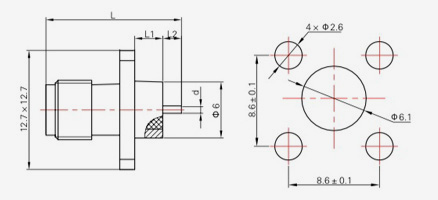

  • SMA-KFD3
    SMA-KFD3
    MoDello l l1 l2 d
    SMA-KFD3 27.5 15 3 Φ1.27
    SMA-KFD4 33.5 21 3 Φ1.27
    SMA-KFD8 18.5 6 3 Φ1.27
    SMA-KFD9 24.5 12 3 Φ1.27
    SMA-KFD16 20.5 8 3 Φ1.27
    SMA-KFD21 15.5 2 4 Φ1.27
    SMA-KFD24 22.5 10 3 Φ1.27
    SMA-KFD33 17.5 5 3 Φ1,7
  • SMA-KFD3
    SMA-KFD3
    MoDello l l1 l2 d
    SMA-KFD46 16.5 4 3 Φ1.27
    SMA-KFD52 16.5 2 5 Φ1.0
    SMA-KFD53 20.5 6 5 Φ1.0
    SMA-KFD87 15 3 2.5 Φ0,7
    SMA-KFD133 15.5 4 2 Φ0,7
    SMA-KFD146 22.3 7 5 Φ1.0
    SMA-KFD147 18.5 4 5 Φ1.0

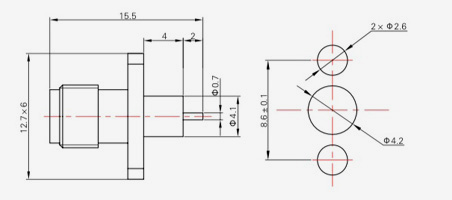

  • SMA-KFD5
    SMA-KFD5
    MoDello l l1 l2 d
    SMA-KFD5 15.5 4 2 Φ1.27
    SMA-KFD6 22.5 8 5 Φ0,7
    SMA-KFD7 20.5 8 3 Φ1.27
    SMA-KFD18 16 4 1.5 Φ0,5
    SMA-KFD20 18.5 6 3 Φ1.27
    SMA-KFD22 27.5 15 3 Φ1.27
    SMA-KFD23 14.1 4 0.6 Φ0,4
    SMA-KFD30 33.5 21 3 Φ1.27
    SMA-KFD43 21.5 4 8 Φ1.27
    SMA-KFD47 14 2 2.5 Φ1
  • SMA-KFD5
    SMA-KFD5
    MoDello l l1 l2 d
    SMA-KFD61 16.5 4.5 2 Φ1,27
    SMA-KFD62 17 3.5 4 Φ1,27
    SMA-KFD63 19.5 3.5 4 Φ1,27
    SMA-KFD64 18 3.5 5 Φ1,27
    SMA-KFD65 19 4.5 5 Φ1,27
    SMA-KFD66 20.5 4.5 6.5 Φ1,27
    SMA-KFD71 15.5 4 2 Φ0,7
    SMA-KFD122 21.5 6 6 Ф1.2
    SMA-KFD123 14.5 2 3 Φ1.2
    SMA-KFD144 19.5 9 1 Φ1.0
    SMA-KFD177 20.5 8 3 Φ1,27
  • SMA-KFD11
    SMA-KFD11
    MoDello l l1 l2 d
    SMA-KFD11 14.5 3 2 Φ0,5
    SMA-KFD29 16.5 5 2 Φ0,7
    SMA-KFD75 22.5 4 9 Φ0,7
    SMA-KFD76 14.5 3 2 Φ0,7
    SMA-KFD79 27.5 2 16 Φ1.0
    SMA-KFD95 15.5 4 2 Φ0,7
    SMA-KFD126 17.7 3 5.2 Φ1.0
    SMA-KFD127 22.5 3 10 Φ1.0
    SMA-KFD132 15.5 4 2 Φ1.0
    SMA-KFD140 18.5 5 4 Φ1.0
  • SMA-KFD31
    SMA-KFD31
    MoDello l l1 l2 d
    SMA-KFD31 15 3 2.5 Φ1.0
    SMA-KFD32 21.5 3 9 Φ1.0
    SMA-KFD34 17.5 3 5 Φ1
    SMA-KFD80 16.5 3 4 Φ0,7
    SMA-KFD100 16.5 5 2 Φ0,7
    SMA-KFD101 15.5 4 2 Φ0,7
    SMA-KFD102 14.5 3 2 Φ0,7
    SMA-KFD130 21.5 3 9 Φ0,7
    SMA-KFD131 15.5 4 2 Φ1.0
    SMA-KFD134 17 5 2.5 Φ0,7
    SMA-KFD136 19.5 4 6 Φ1
    SMA-KFD163 18.7 3.2 5 Φ1.0

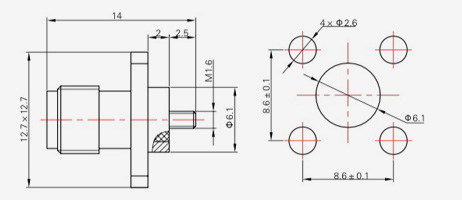

  • SMA-KFD81
    SMA-KFD81
    MoDello d
    SMA-KFD81 M1
    SMA-KFD109 M1.6
  • SMA-KFD119
    SMA-KFD119
    MoDello l l1 l2 d
    SMA-KFD119 17 6.5 1 Φ3.0
    SMA-KFD121 18 6.5 2 Φ3.0
    SMA-KFD141 17.5 4 4 Φ3.2
    SMA-KFD142 18.3 7.8 1 Φ3.0
    SMA-KFD149 17.5 3 5 Φ3.0
  • SMA-KWFD3
    SMA-KWFD3
    MoDello l l1 l2 d D
    SMA-KWFD3 26.7 11 4.5 Φ1.27 Φ4.1
    SMA-KWFD4 24.2 8 5 Φ1.0 Φ3.2
    SMA-KWFD5 24.2 8 5 Φ0,7 Φ4.1
    SMA-KWFD6 21.2 5 5 Φ0,7 Φ4.1
    SMA-KWFD7 24.2 3 10 Φ0,7 Φ4.1
    SMA-KWFD8 21.3 5 5 Φ0,7 Φ4.1
    SMA-KWFD9 16.2 3 2 Φ0,7 Φ4.1
    SMA-KWFD12 15.2 2 2 Φ0,7 Φ4.1
    SMA-KWFD49 25.2 5 9 Φ0,17 Φ4.1
  • SMA-JFD11
    SMA-JFD11
    Modello l l1 H
    SMA-JFD11 14 1 0.2
    SMA-JFD17 16 3 0.4
    SMA-JFD18 14 1 0.3
    SMA-JFD19 14 1 0.4
    SMA-JFD20 14 1 0.5
    SMA-JFD24 15 2 0.4

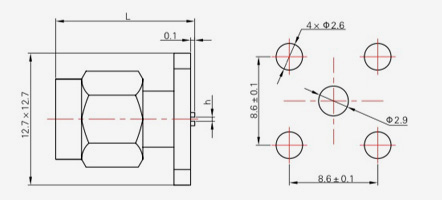

  • SMA-JFD12
    SMA-JFD12
    Modello l H
    SMA-JFD12 13.1 0.4
    SMA-JFD14 13.1 0.55
  • SMA-KFD145
    SMA-KFD145
    Modello l l1 l2
    SMA-KFD145 22.3 7.8 5
    SMA-KFD151 21 2.5 9
    SMA-KFD161 20.5 6.5 5
    SMA-KFD162 17.5 3 5
  • SMA-KWF
    SMA-KWF
    Modello l l1
    SMA-KWF 14.6 3.3
    SMA-KWFD10 13.3 2

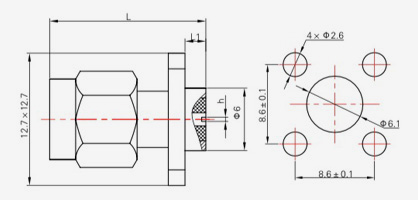

  • SMA-JFD16
    SMA-JFD16
    Modello H
    SMA-JFD16 0.2
    SMA-JFD21 0.3
    SMA-JFD22 0.4
    SMA-JFD23 0.5

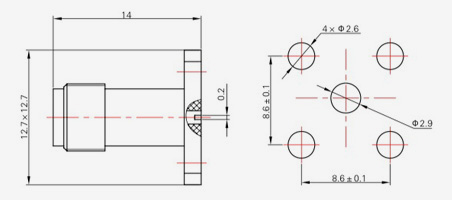

  • SMA-KFD26
    SMA-KFD26
    Modello H
    SMA-KFD26 0.2
    SMA-KFD27 0.4
    SMA-KFD110 0.3
    SMA-KFD111 0.5
  • SMA-KFD112
    SMA-KFD112
    Modello H
    SMA-KFD112 0.2
    SMA-KFD113 0.3
    SMA-KFD114 0.4
    SMA-KFD115 0.5

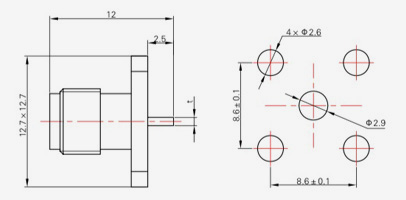

  • SMA-KFD10
    SMA-KFD10
    Modello l l1 T
    SMA-KFD10 15.8 3 0,5×0,2
    SMA-KFD14 16.5 4 0,5×0,2
    SMA-KFD35 14.5 2 1,27×0,2

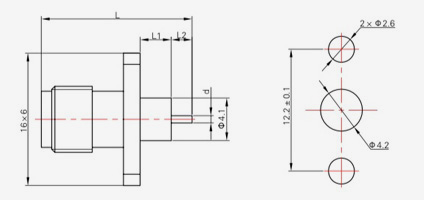

  • SMA-KFD13
    SMA-KFD13
    MoDello l l1 T d D
    SMA-KFD13 16 4 0,5×0,2 Φ4.1 Φ4.2
    SMA-KFD14 15.2 3.2 0,5×0,2 Φ4.1 Φ4.2
    SMA-KFD35 15 3 1,27×0,2 Φ4.1 Φ4.2
    SMA-KFD45 14.4 2.4 0,5×0,2 Φ4.1 Φ4.2
    SMA-KFD68 15.2 3.2 0,5×0,2 Φ2.1 Φ2.2
    SMA-KFD73 16 4 1,27×0,2 Φ4.1 Φ4.2

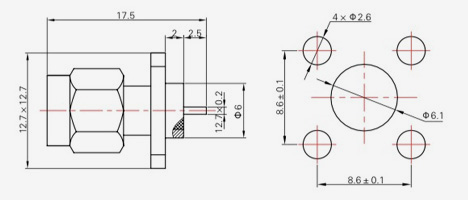

  • SMA-KFD39
    SMA-KFD39
    Modello T
    SMA-KFD39 0,5×0,2
    SMA-KFD149 1,27×0,2
  • SMA-JFD40
    SMA-JFD40
    MoDello d D
    SMA-JFD40 Φ0,5 Φ3.0
    SMA-JFD41 Φ0,45 Φ2.8
    SMA-JFD42 Φ0,38 Φ2,5
    SMA-JFD44 Φ0,3 Φ2.0
  • SMA-JFD48
    SMA-JFD48
    MoDello d D
    SMA-JFD48 Φ0,5 Φ3.0
    SMA-JFD55 Φ0,45 Φ2.8
    SMA-JFD56 Φ0,38 Φ2,5
    SMA-JFD57 Φ0,3 Φ2.0
  • SMA-KFD40
    SMA-KFD40
    MoDello d D
    SMA-KFD40 Ф0,5 Φ3.0
    SMA-KFD41 Φ0,45 Φ2.8
    SMA-KFD42 Φ0,38 Φ2,5
    SMA-KFD44 Φ0,3 Φ2.0
  • SMA-KFD48
    SMA-KFD48
    MoDello d D
    SMA-KFD48 Φ0,5 Φ3.0
    SMA-KFD55 Φ0,45 Φ2,8
    SMA-KFD56 Φ0,38 Φ2,5
    SMA-KFD57 Φ0,3 Φ2.0
    SMA-KFD152 Φ0,4 Φ2,8
  • SMA-KHD
    SMA-KHD
    Modello l
    SMA-KHD 13.5
    SMA-KHD10 18.5
  • SMA-KHD1
    SMA-KHD1
    MoDello UN d
    SMA-KHD1 1.2 Φ1.27
    SMA-KHD2 1.5 Φ1.27
    SMA-KHD3 2 Φ1.27
    SMA-KHD4 0.5 Φ1.27
    SMA-KHD5 0.8 Φ1.27
    SMA-KHD6 1 Φ1.27
    SMA-KHD8 1.6 Φ0,8
    SMA-KHD9 1.6 Φ1.27
    SMA-KHD11 1 Φ0,5
  • SMA-JWF
    SMA-JWF
  • SMA-KF1
    SMA-KF1
  • SMA-KFD17
    SMA-KFD17
  • SMA-KFD150
    SMA-KFD150
  • SMA-KWF1
    SMA-KWF1
  • SMA-KYD
    SMA-KYD
  • SMA-JFD61
    SMA-JFD61
  • SMA-KFD19
    SMA-KFD19
  • SMA-KFD36G
    SMA-KFD36G
  • SMA-KFD51
    SMA-KFD51
  • SMA-KFD125
    SMA-KFD125
  • SMA-KFD135
    SMA-KFD135
  • SMA-KWFD2-1
    SMA-KWFD2-1
  • SMA-KWFD2-2
    SMA-KWFD2-2
  • SMA-KFD154
    SMA-KFD154
  • SMA-KFD158
    SMA-KFD158
  • SMA-KWFD2
    SMA-KWFD2
  • SMA-JFD26
    SMA-JFD26
  • SMA-JFD124
    SMA-JFD124
  • SMA-KFD124
    SMA-KFD124
  • SMA-KFD143
    SMA-KFD143
  • SMA-JFD15
    SMA-JFD15
  • SMA-JFD25
    SMA-JFD25
  • SMA-JFD54
    SMA-JFD54
  • SMA-KFD54
    SMA-KFD54
  • SMA-KFD78
    SMA-KFD78
  • SMA-JHD
    SMA-JHD
  • SMA-KHD7
    SMA-KHD7
  • SMA-KWHD
    SMA-KWHD
  • SMA-KWHD4
    SMA-KWHD4
  • SMA-KWHD5
    SMA-KWHD5
