Connettore TNC

Descrizione:

I connettori coassiali RF della serie TNC sono sviluppati e prodotti secondo lo standard militare statunitense MIL-C-39012. Hanno le caratteristiche di ampia larghezza di banda, connessione affidabile e buona resistenza agli urti. Sono adatti per connettori e cavi RF per l'ingresso e l'uscita del segnale di apparecchiature radio, strumenti elettronici, vari componenti laser.

Parametro:

Principali Specifiche Tecniche:
◆ Impedenza caratteristica: 50Ω
◆ Gamma di frequenza: DC-18GHz
◆ Resistenza di isolamento: ≥5000MΩ
◆ Tensione di resistenza dielettrica: 1500 V (rms)
◆ Rapporto onda stazionaria di tensione (VSWR): ≤1,30
◆ Cicli di accoppiamento: 500 volte

Informarsi

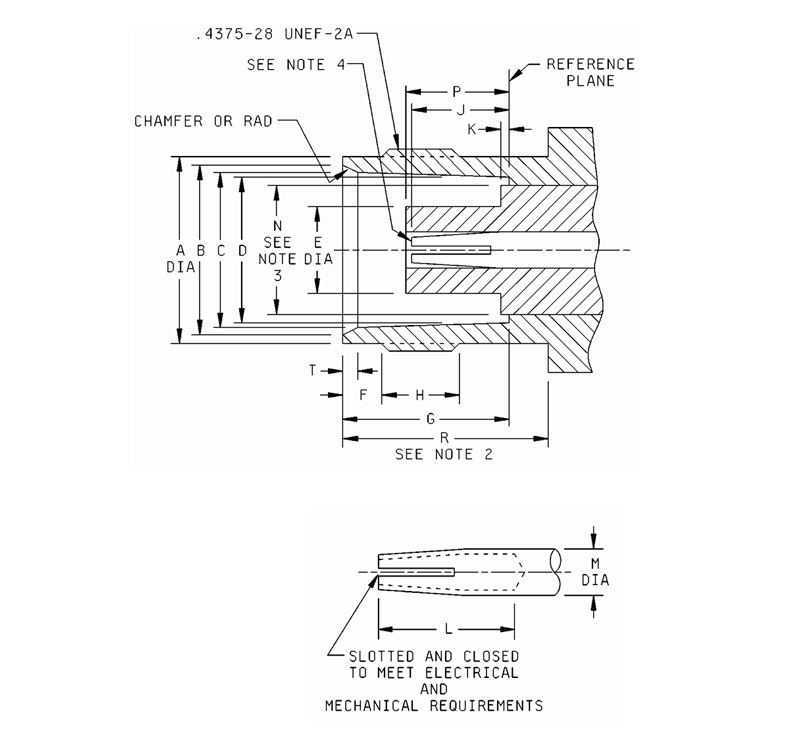

Fioco
ltr 		Millimetri (pollici)
Minimo Massimo
UN .378 (9,60) .381 (9,68)
B .346 (8,79) .356 (9.04)
C .327 (8,31) .333 (8,46)
D .319 (8.10) .321 (8.15)
E ------- .186 (4,72)
F .068 (1,73) .088 (2,24)
G .327 (8,31) .335 (8,51)
H .187 (4,75) -------
J .186 (4,72) .206 (5.23)
K ------- 0,006 (0,15)
L .195 (4,95) -------
M .081 (2,06) .087 (2,21)
N ------- .256 (6,50)
P .188 (4,78) .208 (5,28)
R .414 (10,52) -------
T 0,015 (0,38) 0,030 (0,76)

Note:
1. Questa interfaccia deve soddisfare i requisiti di sagoma specificati in
MIL-PRF-39012/28.
2. Spazio per il dado di accoppiamento del connettore di accoppiamento.
3. La dimensione si applica a quella porzione (se applicabile) del dielettrico
che sporge oltre il metallo
spalla (o piano di riferimento) per la dimensione K.
4. Diametro interno per soddisfare VSwR quando accoppiato con perno con diametro di 0,052 pollici (1,32 mm)/0,054 (1,37 mm).

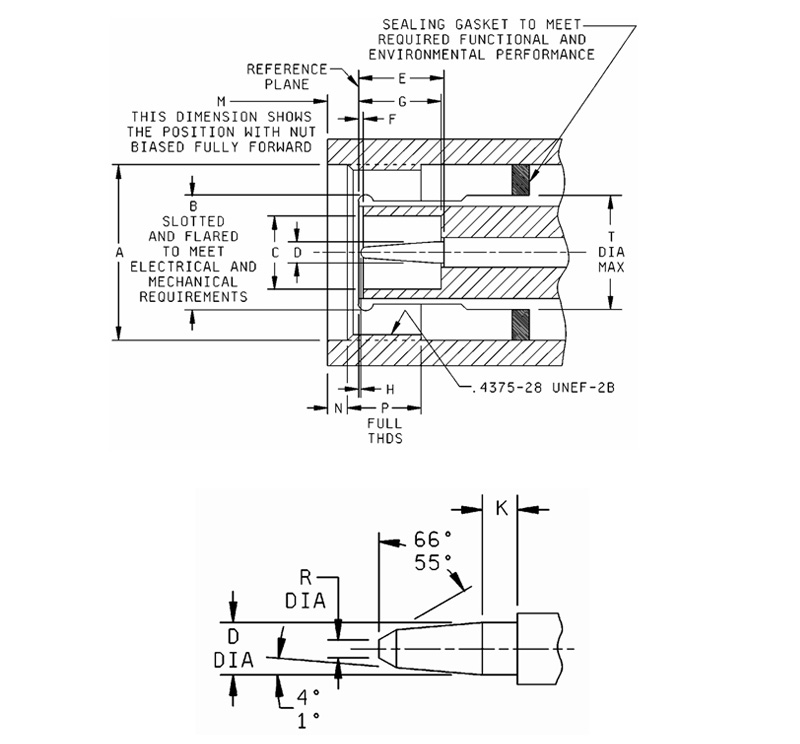

Fioco
ltr 		Millimetri (pollici)
Minimo Massimo
UN .440 (11.18) -------
B Prova del calibro
C .190 (4,83) -------
D .052 (1,32) .054 (1,37)
E .210 (5,33) .230 (5,84)
F 0,006 (0,15) -------
G .208 (5,28) .228 (5,79)
H 0,003 (0,08) .040 (1,02)
K .078 (1,98) -------
M ------- .078 (1,98)
N .063 (1,60) -------
P .156 (3,96) -------
R ------- 0,025 (0,64)
T ------- .322 (8.18)

Note:
1. Questa interfaccia deve soddisfare i requisiti di sagoma specificati in MIL-PRF-39012/26.

TNC SERIES
  • TNC-KF3A
    TNC-KF3A
    Modello Tipo di cavo
    TNC-KF3A SYV-50-2-1,RG316
    TNC-KF5A SYV-50-3,RG142,SFCJ-50-3-51
  • TNC-KF3A-1
    TNC-KF3A-1
    Modello Tipo di cavo
    TNC-KF3A-1 SYV-50-2-1,RG316

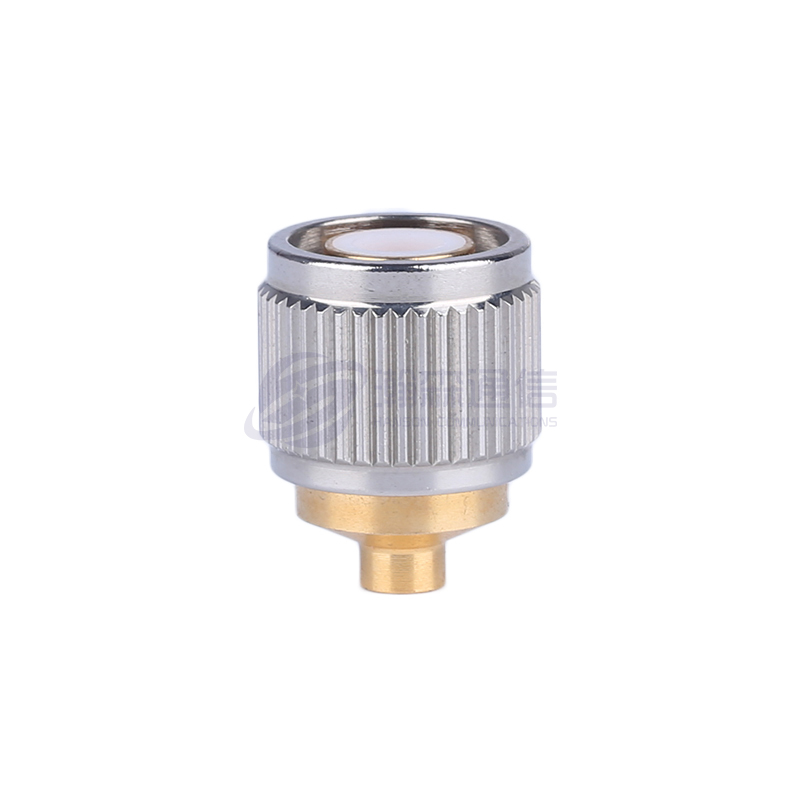

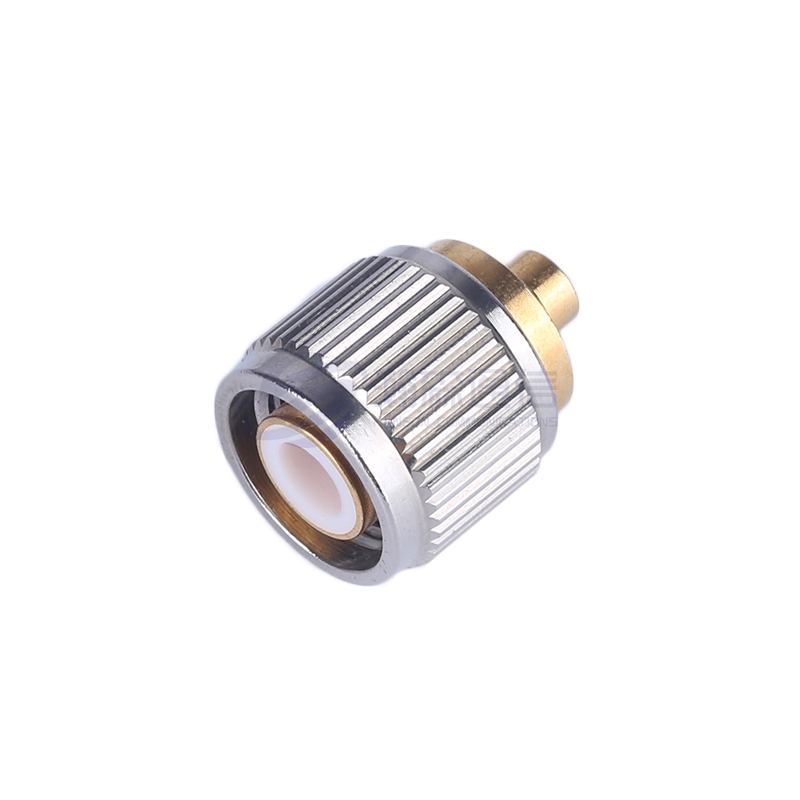

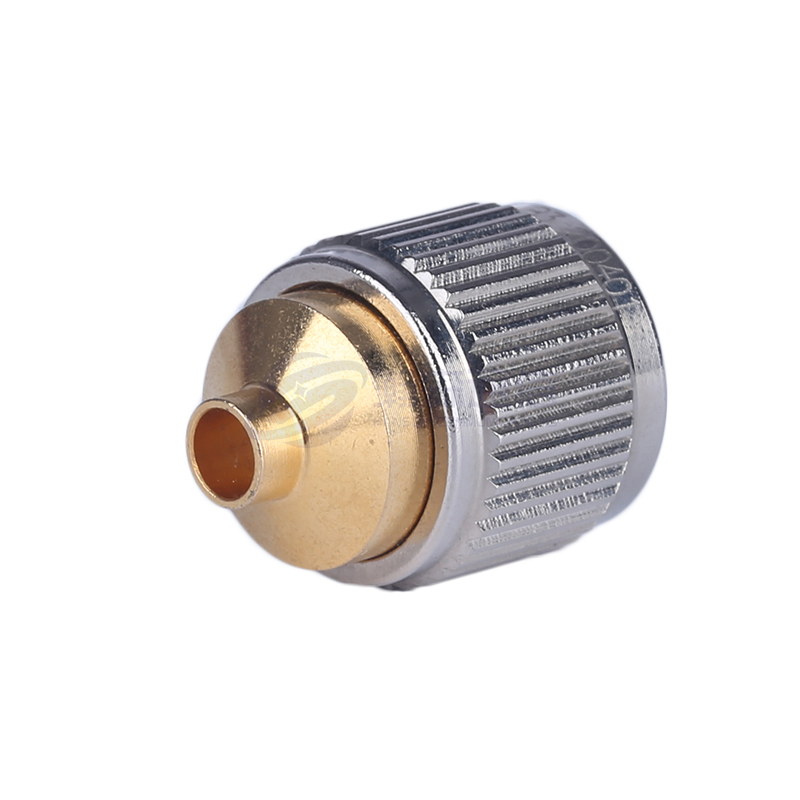

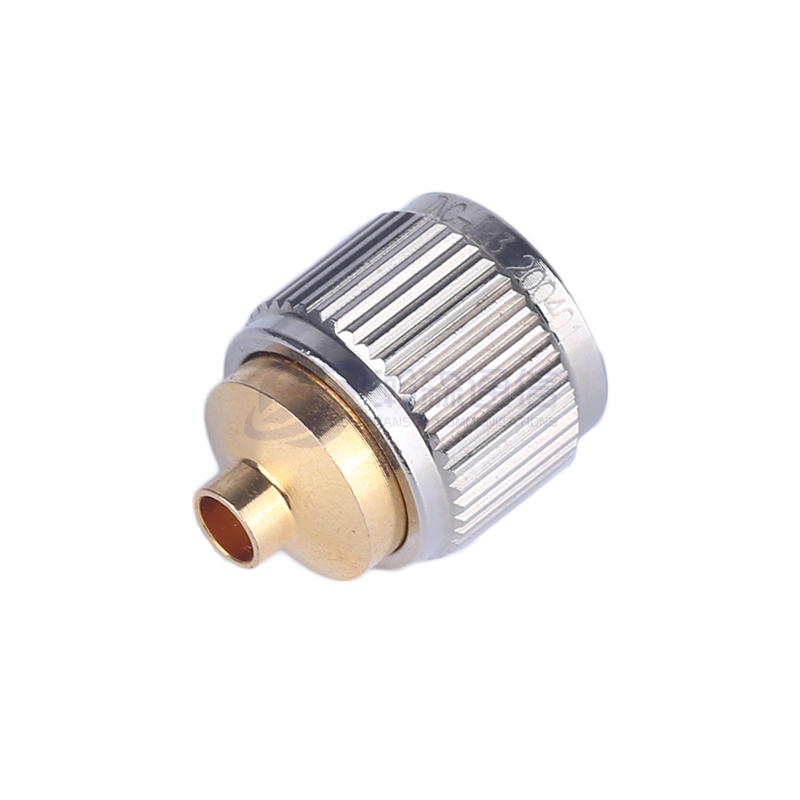

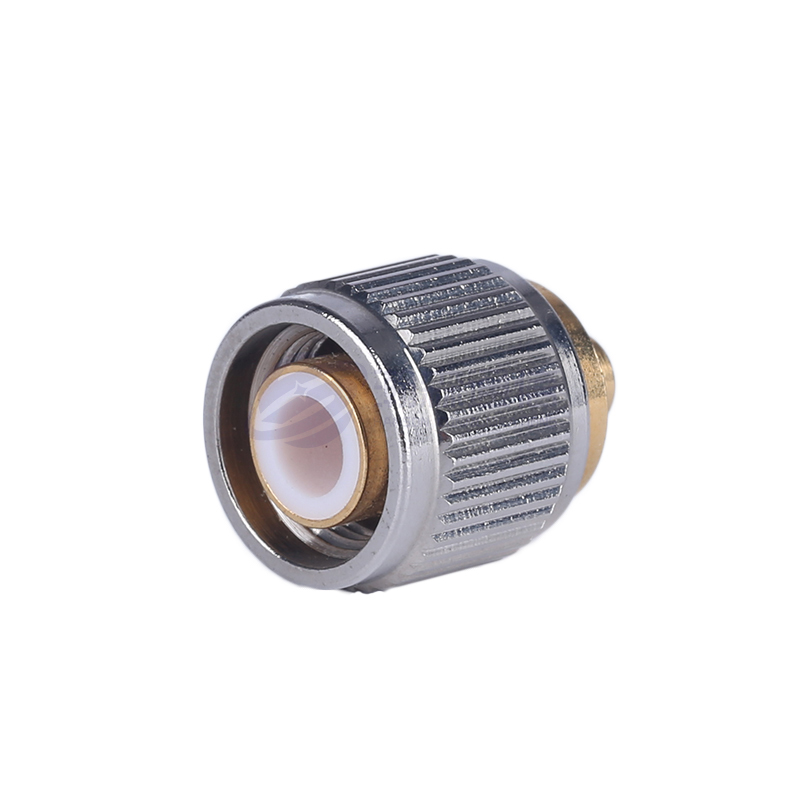

  • TNC-JB2
    TNC-JB2
    MoDello Tipo di cavo d
    TNC-JB2 SFT-50-2.670-086 Φ2.2
    TNC-JB3 SFT-50-3.670-141 Φ3,6
  • TNC-JWB2
    TNC-JWB2
    MoDello Tipo di cavo d
    TNC-JWB2 SFT-50-2.670-086 Φ2.2
    TNC-JWB3 SFT-50-3.670-141 Φ3,6
  • TNC-KB2
    TNC-KB2
    MoDello Tipo di cavo d
    TNC-KB2 SFT-50-2.670-086 Φ2.2
    TNC-KB3 SFT-50-3.670-141 Φ3,6

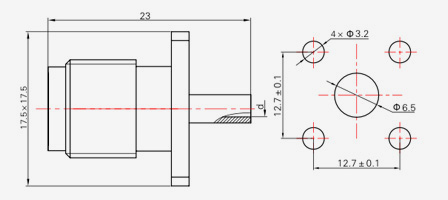

  • TNC-KFB2
    TNC-KFB2
    MoDello Tipo di cavo d
    TNC-KFB2 SFT-50-2.670-086 Φ2.2
    TNC-KFB3 SFT-50-3.670-141 Φ3,6
  • TNC-KFB2-1
    TNC-KFB2-1
    MoDello Tipo di cavo d
    TNC-KFB2-1 SFT-50-2.670-086 Φ2.2
    TNC-KFB3-1 SFT-50-3.670-141 Φ3,6

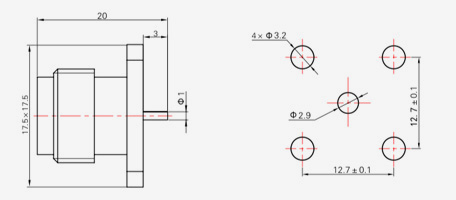

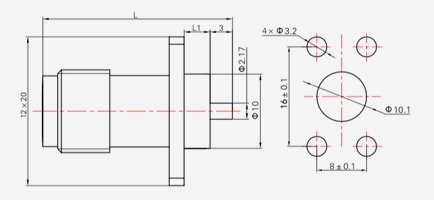

  • TNC-KFD2
    TNC-KFD2
    Modello l l1
    KFD2 27 3.5
    KFD3 22 2
  • TNC-J3A
    TNC-J3A
    Modello Tipo di cavo
    TNC-J3A SYV-50-2-1,RG316
    TNC-J5A SYV-50-3-4,RG142, SFCJ-50-3-51
    TNC-J5AC

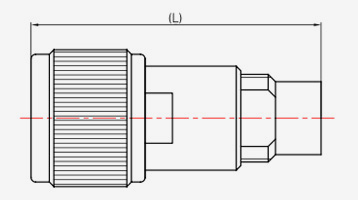

  • TNC-J4
    TNC-J4
    Modello Tipo di cavo l
    TNC-J4 SYV-50-2-2 31
    TNC-J5 SYV-50-3-4, SFCJ-50-3-51,RG316 31
    TNC-(K)5
    TNC-J5C
    TNC-J7 SYV-50-5-1, SFCJ-50-5-51 36
    TNC-J7C
    TNC-J10 SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51 36
    TNC-J10C

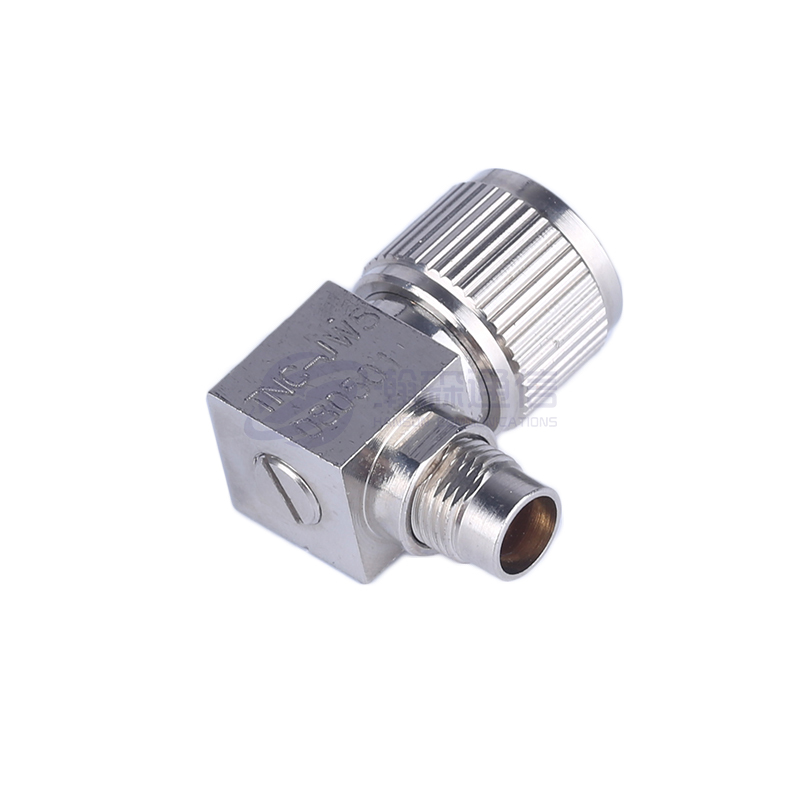

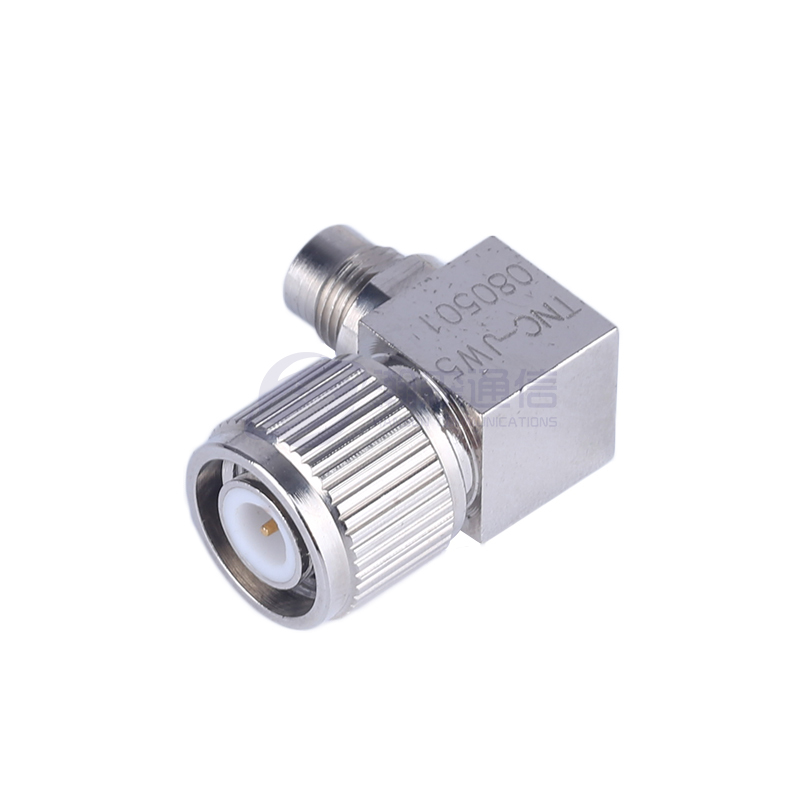

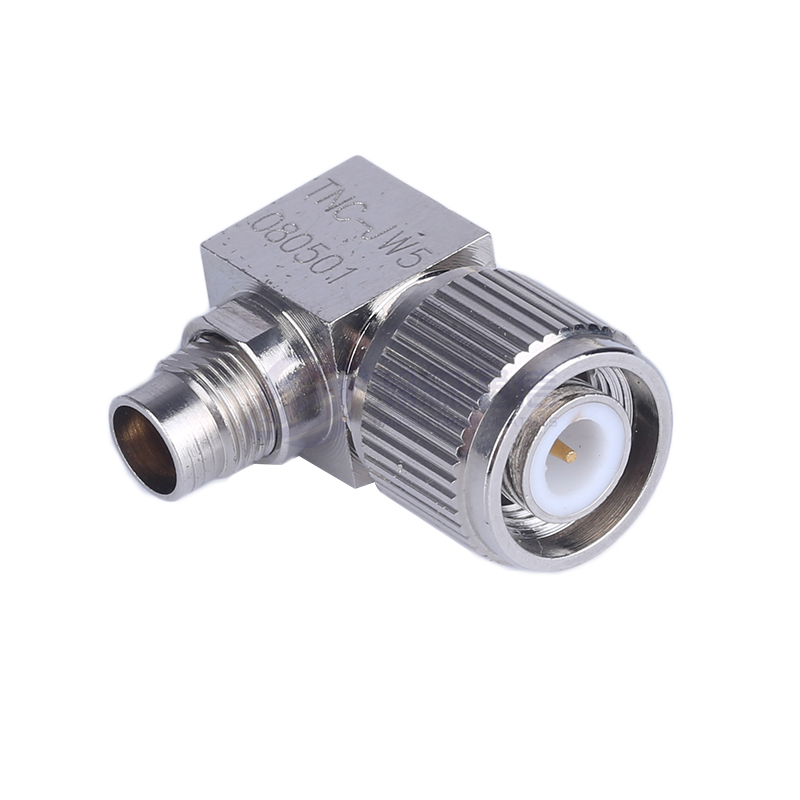

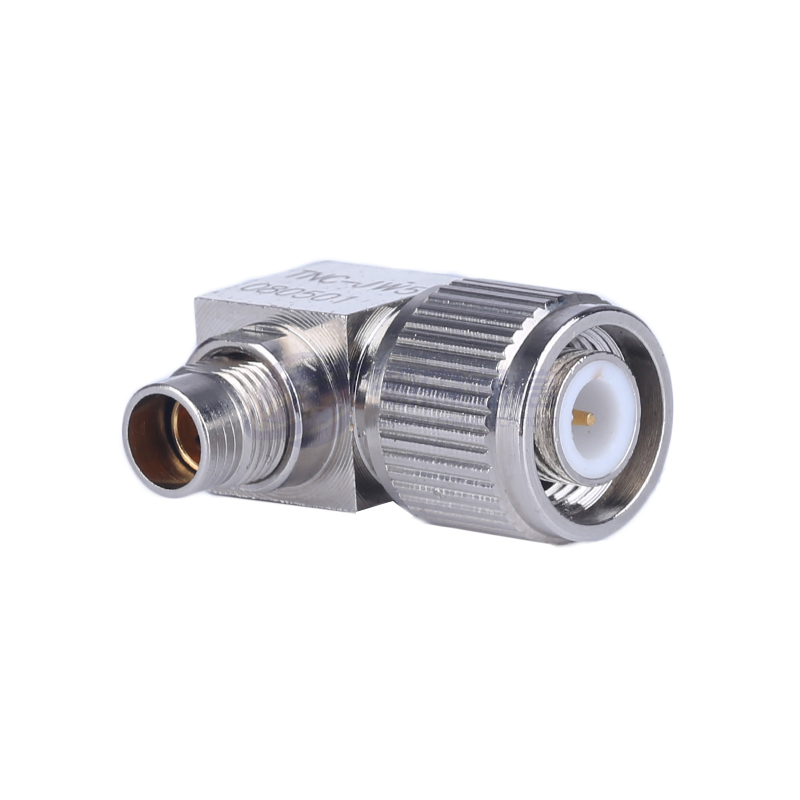

  • TNC-JW5
    TNC-JW5
    Modello Tipo di cavo
    TNC-JW5 SYV-50-3-4,SFCJ-50-3-51,RG142
    TNC-JW7 SYV-50-5-1,SFCJ-50-5-51
    TNC-JW10 SYV-50-7-2,SFCJ-50-7-51
  • TNC-JW5-1
    TNC-JW5-1
    Modello Tipo di cavo
    TNC-JW5-1 SYV-50-3-4,SFCJ-50-3-51,RG142
  • TNC-K5
    TNC-K5
    Modello Tipo di cavo l
    TNC-K5 SYV-50-3-4, SFCJ-50-3-51,RG142 31
    TNC-(J)5
    TNC-K7 SYV-50-5-1, SFCJ-50-5-51 33
    TNC-K10 SYV-50-7-1, SYV-50-7-2,SFCJ-50-7-51 33

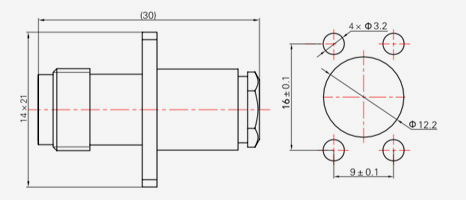

  • TNC-KFD1
    TNC-KFD1
  • TNC-KFD4
    TNC-KFD4
