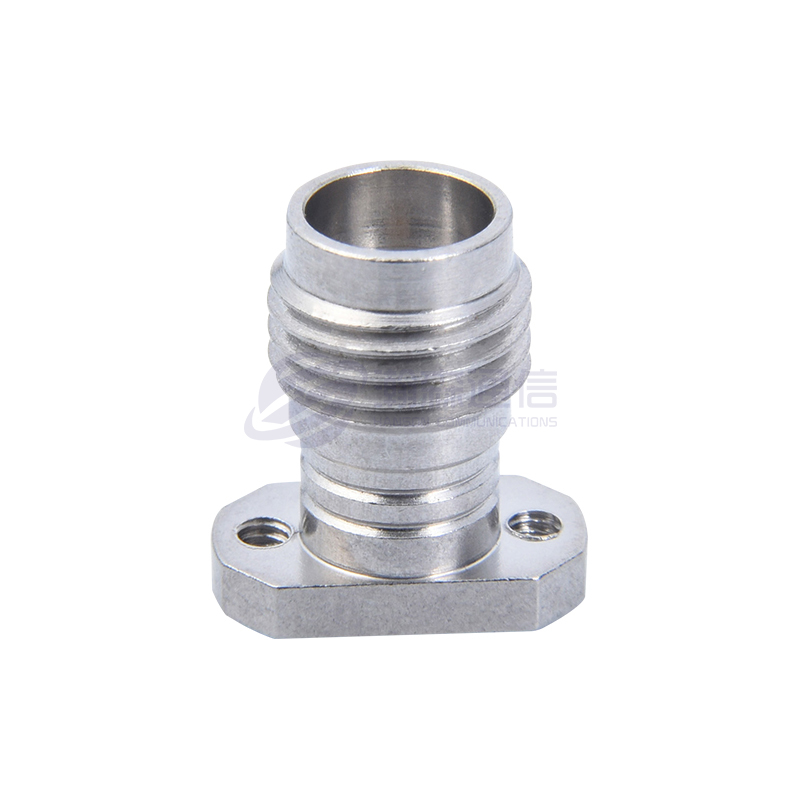

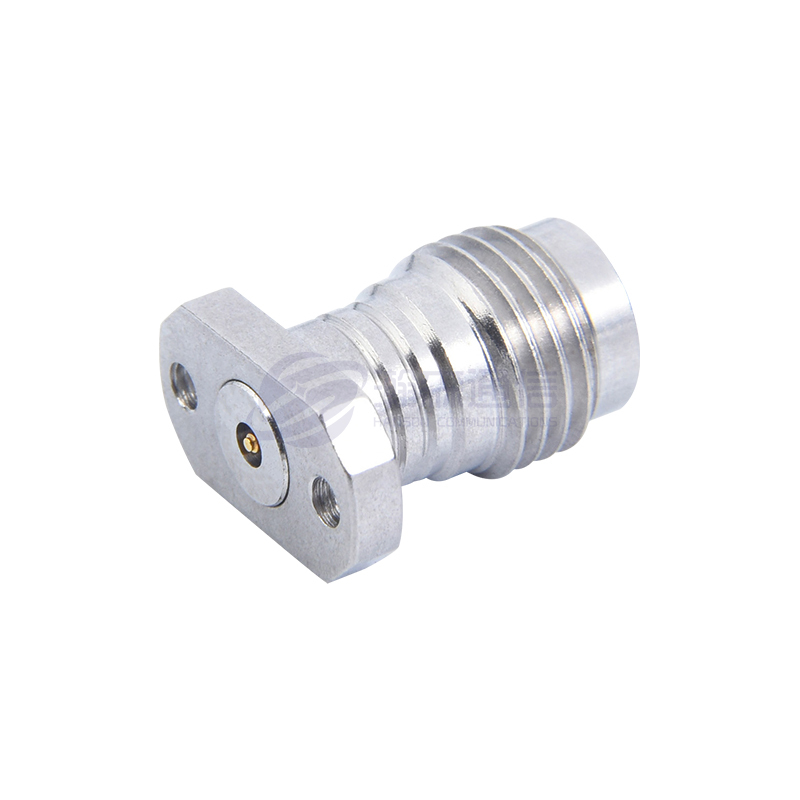

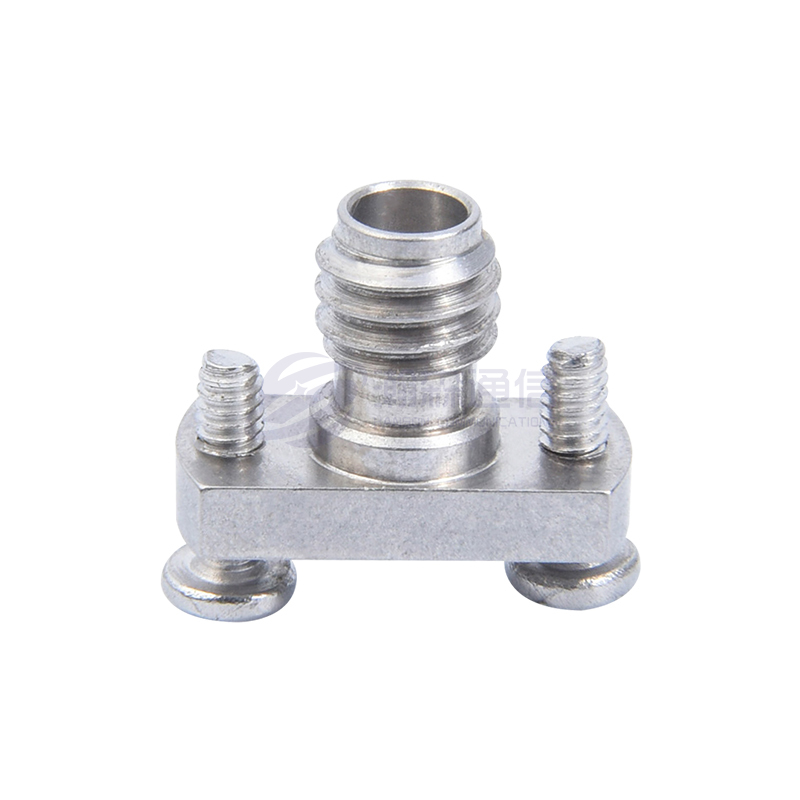

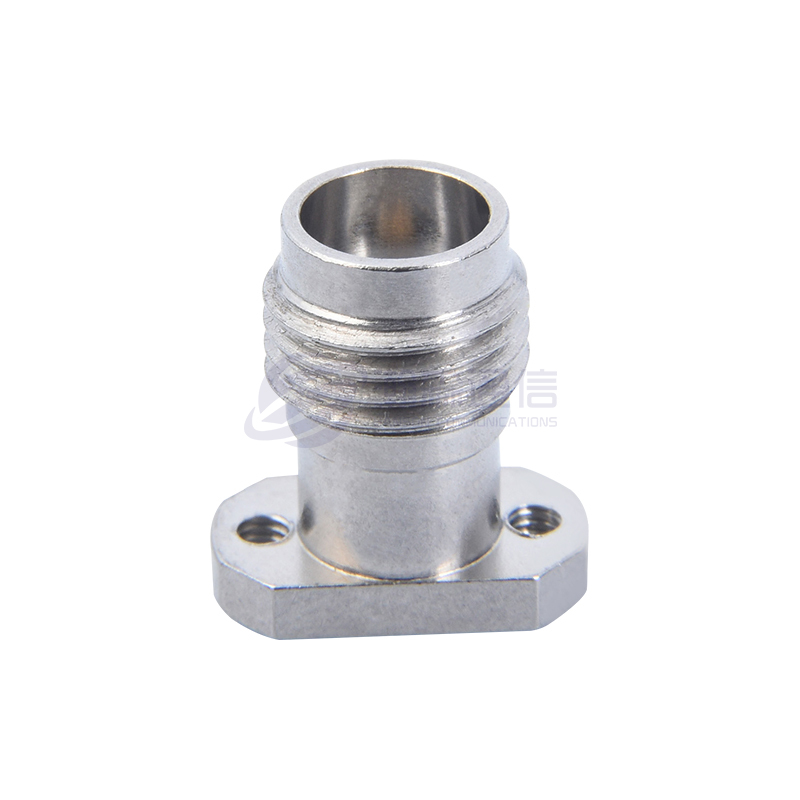

Connettore coassiale RF da 1,85 mm

Descrizione:

Il connettore della serie da 1,85 mm (noto anche come connettore RF da 1,85 mm) è un connettore a radiofrequenza (RF) ad alte prestazioni utilizzato principalmente in applicazioni che richiedono alta frequenza, alta precisione e bassa perdita, in particolare nella trasmissione del segnale a 26,5 GHz o superiore. Si tratta di un design compatto del connettore della serie SMA che offre dimensioni più piccole e prestazioni di frequenza più elevate rispetto ad altri connettori ad alta frequenza come il tipo V (2,92 mm) o il tipo K (1,0 mm).

Parametro:

Principali Specifiche Tecniche:
◆ Impedenza caratteristica: 50Ω
◆ Gamma di frequenza: CC~67GHz
◆ Resistenza di isolamento: ≥3000MΩ
◆ Tensione di resistenza dielettrica: 500 V (rms)
◆ Rapporto onda stazionaria di tensione (VSWR): ≤1,30
◆ Cicli di accoppiamento: 500 volte

Informarsi

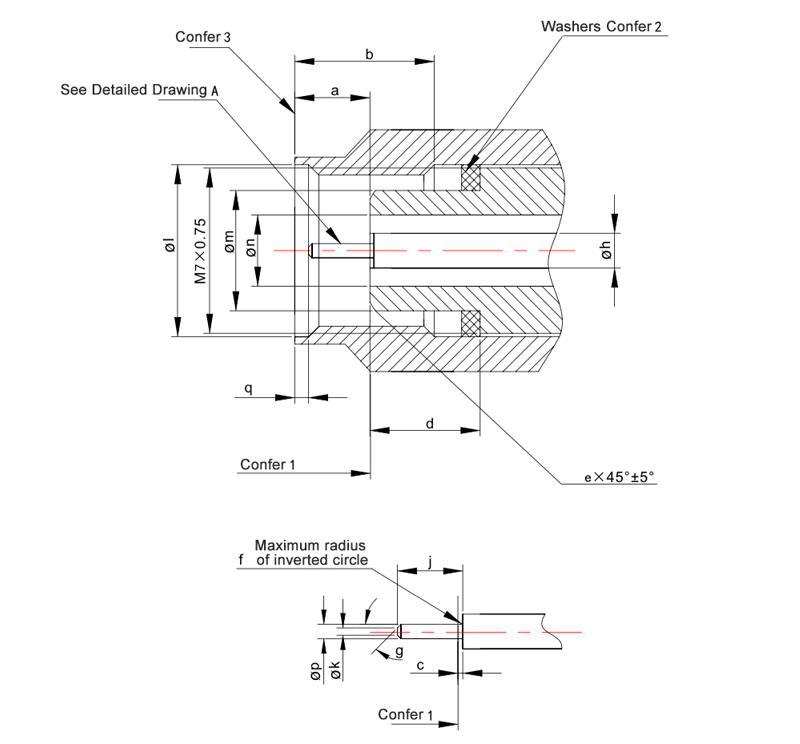

  • INterFUNcciUN coNnettore contatti Jack serie 1,85 MM

Misurare mm In
mIn massimo mIn massimo
a 1.850 2.450 0.073 0.096
B 4.370 4.630 0.172 0.182
C 0.000 0.0762 0.000 0.003
D 3.380 3.480 0.133 0.137
e 0.250 0.360 0.010 0.014
F - RO.050 - R0.002
G 28° 32° 28° 32°
H 0.7909 0.8163 0.0311 0.0321
J 1.335 1.445 0.053 0.057
k 0.000 0.250 0.000 0.010
l 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
P 0.498 0.523 0.0196 0.0206
Q 0.508 0.762 0.020 0.030

Note:
1. Superfici Di riferimento meccanicHe ed elettriche.
2. Rondelle come richiesto per i connettori di Classe 1.
3. Dadi di colleGamento con spostamento in avanti.

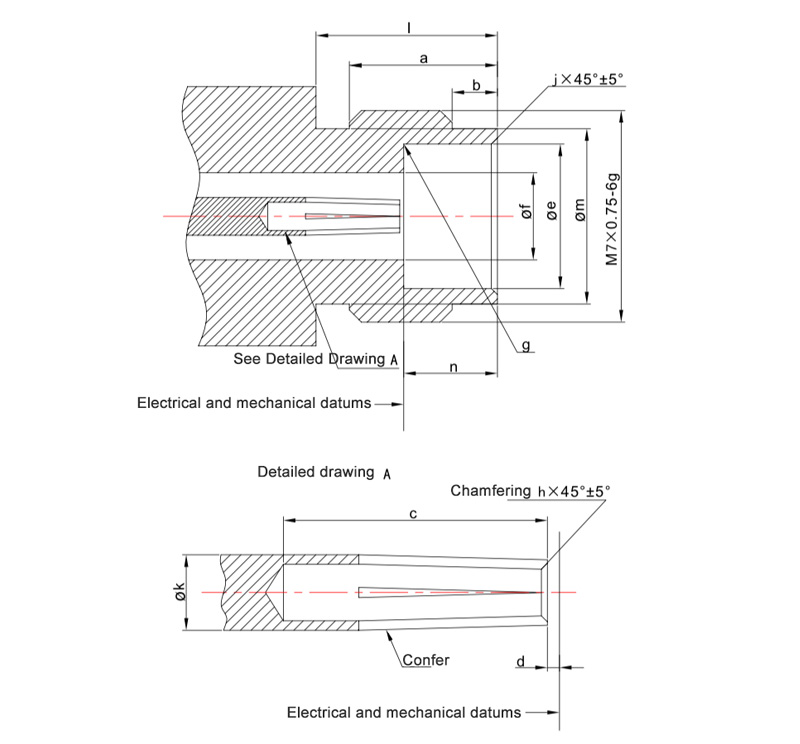

  • Interfaccia connettore contatti jack serie 1,85 mm

Misurare mm In
mIn massimo mIn massimo
a 4.800 5.060 0.189 0.199
B 1.370 1.630 0.054 0.064
C 2.650 － 0.104 －
D 0.000 0.0762 0.000 0.003
e 4.770 4.795 0.1878 0.1888
F 1.8373 1.8627 0.07233 0.07333
G － R0.130 － R0.005
H 0.100 0.130 0.004 0.005
J 0.100 0.200 0.004 0.008
k 0.7909 0.8163 0.0311 0.0321
l 6.000 － 0.236 －
m 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

Note:
La struttura del contatto della presa è arbitraria. Quando si accoppiano pin con diametro compreso tra 0,498 mm e 0,523 mm, le dimensioni devono soddisfare il coefficiente di riflessione, le caratteristiche di accoppiamento e i requisiti di durabilità del connettore.

1,85 mm SERIES

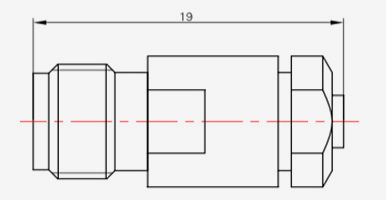

  • 1.85-JB1
    1.85-JB1
    Modello Tipo di cavo
    1.85-JB1 SFT-50-1.670-047

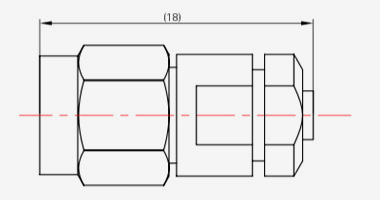

  • 1.85-KB1
    1.85-KB1
    Modello Tipo di cavo
    1.85-KB1 SFT-50-1.670-047
