Connettore SMP sigillato ermeticamente
Descrizione:
Il connettore coassiale RF ermetico di tipo SMP-J ha le caratteristiche dell'imballaggio ermetico e può essere imballato e saldato sul guscio del tubo o sul pannello del dispositivo. Il guscio e il conduttore interno di questo prodotto sono realizzati in materiale in lega Kovar e la superficie può essere placcata con oro duro o oro tenero; il mezzo isolante è costituito da vetro sinterizzato ad alta temperatura e la costante dielettrica è di circa 4. Presenta i vantaggi di dimensioni ridotte, leggerezza, tenuta ermetica, alta affidabilità, ecc. Viene utilizzato principalmente in occasioni con requisiti di tenuta o requisiti speciali su volume e peso del prodotto ed è adatto per installazioni intensive.
Struttura di base:
Il connettore coassiale RF a tenuta d'aria di tipo SMP-J è solitamente costituito da tre parti: conduttore esterno, supporto in vetro e conduttore interno, e la struttura di base è mostrata in figura.
Quando la parte esposta del conduttore interno del prodotto è collegata mediante inserimento o saldatura superficiale, la faccia terminale del conduttore interno può essere prodotta come una testa sferica; quando la parte esposta del conduttore interno del prodotto è collegata mediante incollaggio, la faccia terminale del conduttore interno può essere prodotta come una testa piatta oppure il lato della parte esposta del conduttore interno può essere fresato.
Principali parametri tecnici:
| Caratteristiche Elettriche | ||||
| Impedenza caratteristica | 50Ω | Gamma di frequenza | CC ~ 40 GHz | |
| Tensione di resistenza dielettrica | 500 Vrm | Resistenza di isolamento | 2000M Ω | |
| Tensione VSWR | <1.4 | Perdita di inserzione | ≤0,05 √f dB(GHz) | |
| Proprietà materiali e meccaniche, ambientali | ||||
| Involucro | Lega lavabile/placcata in oro | Perni | Collega il torio | Placcatura in oro in lega delegabile |
| Mezzo isolante | Bicchiere | Durata del connettore | Detenzione completa | ≥100 volte |
| Tasso di perdita | ≤1,01325×10 ⁹ Papà ·m³/s | Detenzione limitata | ≥500 volte | |
| Temperatura operativa | -65℃~165℃ | Foro liscio | ≥1000 volte | |
Dimensioni dell'interfaccia:

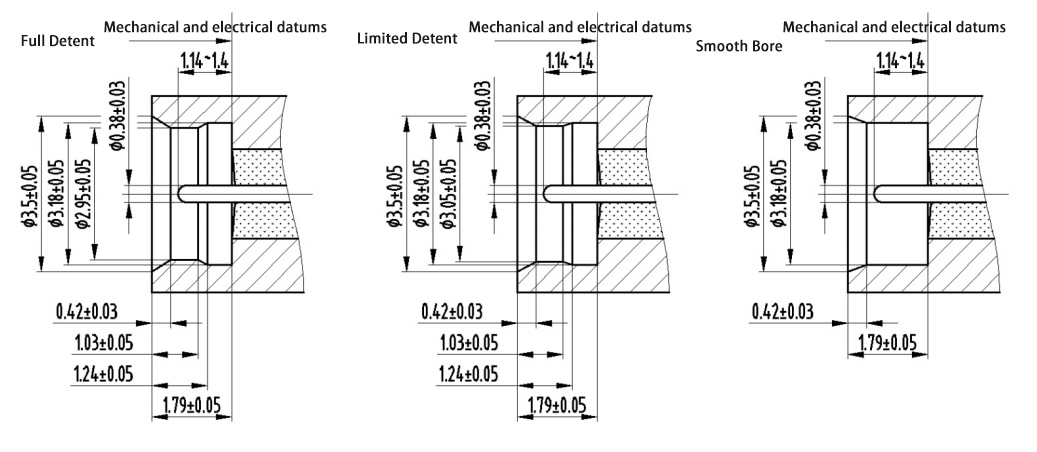

I connettori coassiali RF a tenuta d'aria di tipo SMP-J hanno tre forme di interfaccia: scappamento completo, mezzo scappamento e foro luminoso. Quando si nomina il modello, F significa scappamento completo, L significa mezzo scappamento e S significa foro di luce. Le dimensioni dell'interfaccia sono suddivise in dimensioni dell'interfaccia standard e dimensioni dell'interfaccia corta, entrambe accoppiabili con le spine di tipo SMP-K.

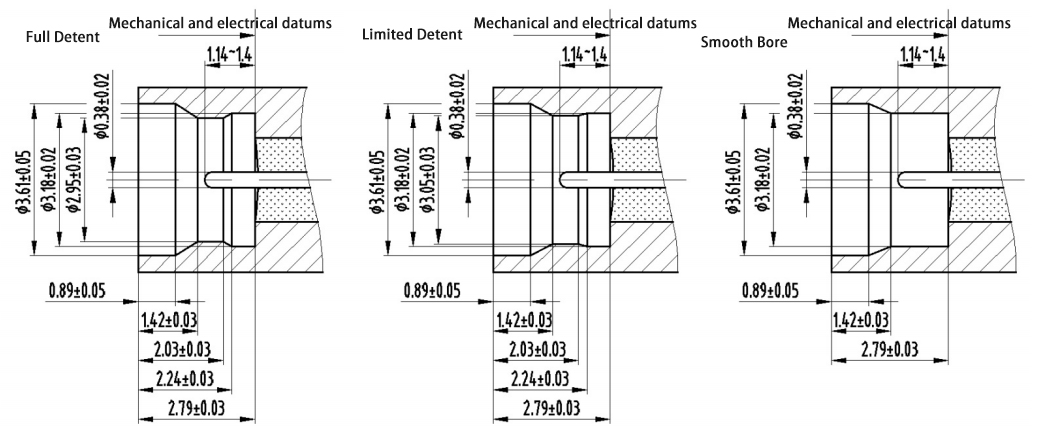

Dimensioni interfaccia standard:
Dimensioni interfaccia corte:
SMP SERIES
-

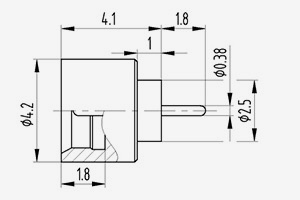

SMP(M)-JYD3S
Modello Osservazioni SMP(M)-JYD3S Foro liscio -

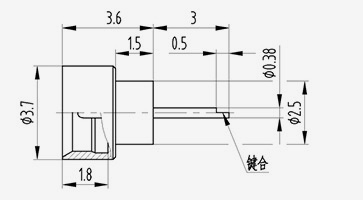

SMP(M)-JYD6L
Modello Osservazioni SMP(M)-JYD6L Detenzione limitata -

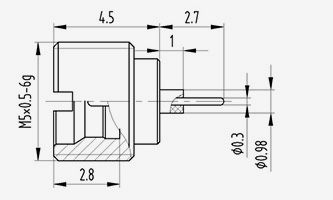

SMP(M)-JYD12L
Modello Osservazioni SMP(M)-JYD12L Detenzione completa -
SMP(M)-JYD13F
Modello Osservazioni SMP(M)-JYD13F Detenzione completa -
SMP(M)-JYD14L
Modello Osservazioni SMP(M)-JYD14L Detenzione limitata -
SMP(M)-JYD17S
Modello Osservazioni SMP(M)-JYD17S Foro liscio -
SMP(M)-JYD19L
Modello Osservazioni SMP(M)-JYD19L Detenzione limitata -
SMP(M)-JYD22S
Modello Osservazioni SMP(M)-JYD22S Detenzione limitata -
SMP(M)-JYD23S
Modello Osservazioni SMP(M)-JYD23S Detenzione limitata -
SMP(M)-JYD24S
Modello Osservazioni SMP(M)-JYD24S Detenzione limitata -
SMP(M)-JYD25L
Modello Osservazioni SMP(M)-JYD25L Detenzione limitata -
SMP(M)-JYD26L
Modello Osservazioni SMP(M)-JYD26L Detenzione limitata -
SMP(M)-JYD27L
Modello Osservazioni SMP(M)-JYD27L Detenzione limitata -
SMP(M)-JYD28L
Modello Osservazioni SMP(M)-JYD28L Detenzione limitata -
SMP(M)-JYD29L
Modello Osservazioni SMP(M)-JYD29L Detenzione limitata -
SMP(M)-JYD30L
Modello Osservazioni SMP(M)-JYD30L Detenzione limitata -
SMP(M)-JYD31L
Modello Osservazioni SMP(M)-JYD31L Detenzione limitata -
SMP(M)-JYD32F
Modello Osservazioni SMP(M)-JYD32F Detenzione limitata -
SMP(M)-JYD33L
Modello Osservazioni SMP(M)-JYD33L Detenzione limitata -
SMP(M)-JYD34L
Modello Osservazioni SMP(M)-JYD34L Detenzione limitata -
SMP(M)-JYD35L
Modello Osservazioni SMP(M)-JYD35L Detenzione limitata -
SMP(M)-JYD37L
Modello Osservazioni SMP(M)-JYD37L Detenzione limitata -
SMP(M)-JYD41L
Modello Osservazioni SMP(M)-JYD41L Detenzione limitata -
SMP(M)-JYD42S
Modello Osservazioni SMP(M)-JYD42S Detenzione limitata -
SMP(M)-JYD44L
Modello Osservazioni SMP(M)-JYD44L Detenzione limitata -
SMP(M)-JYD45L
Modello Osservazioni SMP(M)-JYD45L Detenzione limitata -
SMP(M)-JYD46L
Modello Osservazioni SMP(M)-JYD46L Detenzione limitata -
SMP(M)-JYD47L
Modello Osservazioni SMP(M)-JYD47L Detenzione limitata -
SMP(M)-JYD48L
Modello Osservazioni SMP(M)-JYD48L Detenzione limitata -
SMP(M)-JYD49L
Modello Osservazioni SMP(M)-JYD49L Detenzione limitata -
SMP(M)-JYD50S
Modello Osservazioni SMP(M)-JYD50S Foro liscio -
SMP(M)-JYD51L
Modello Osservazioni SMP(M)-JYD51L Detenzione limitata -
SMP(M)-JYD52S
Modello Osservazioni SMP(M)-JYD52S Foro liscio -
SMP(M)-JYD53L
Modello Osservazioni SMP(M)-JYD53L Detenzione limitata -
SMP(M)-JYD54S
Modello Osservazioni SMP(M)-JYD54S Foro liscio -
SMP(M)-JYD55L
Modello Osservazioni SMP(M)-JYD55L Detenzione limitata -
SMP(M)-JYD57S
Modello Osservazioni SMP(M)-JYD57S Foro liscio -
SMP(M)-JYD80L
Modello Osservazioni SMP(M)-JYD80L Detenzione limitata -
SMP(M)-JYD81L
Modello Osservazioni SMP(M)-JYD81L Detenzione limitata -
SMP(M)-JYD82L
Modello Osservazioni SMP(M)-JYD82L Detenzione limitata -
SMP(M)-JYD83F
Modello Osservazioni SMP(M)-JYD83F Detenzione completa -
SMP(M)-JYD84S
Modello Osservazioni SMP(M)-JYD84S Foro liscio -
SMP(M)-JYD85S
Modello Osservazioni SMP(M)-JYD85S Foro liscio -
SMP(M)-JYD86L
Modello Osservazioni SMP(M)-JYD86L Detenzione limitata -
SMP(M)-JYD87S
Modello Osservazioni SMP(M)-JYD87S Foro liscio -
SMP(M)-JYD88L
Modello Osservazioni SMP(M)-JYD88L Detenzione limitata -
SMP(M)-JYD89L
Modello Osservazioni SMP(M)-JYD89L Detenzione limitata -
SMP(M)-JYD90L
Modello Osservazioni SMP(M)-JYD90L Detenzione limitata -
SMP(M)-JYD91L
Modello Osservazioni SMP(M)-JYD91L Detenzione limitata -
SMP(M)-JYD92L
Modello Osservazioni SMP(M)-JYD92L Detenzione limitata -
SMP(M)-JYD93S
Modello Osservazioni SMP(M)-JYD93S Foro liscio -
SMP(M)-JYD94L
Modello Osservazioni SMP(M)-JYD94L Detenzione limitata -
SMP(M)-JYD95L
Modello Osservazioni SMP(M)-JYD95L Detenzione limitata -
SMP(M)-JYD96L
Modello Osservazioni SMP(M)-JYD96L Detenzione limitata -
SMP(M)-JYD97S
Modello Osservazioni SMP(M)-JYD97S Foro liscio -
SMP(M)-JYJ1S
Modello Osservazioni SMP(M)-JYJ1S Foro liscio
