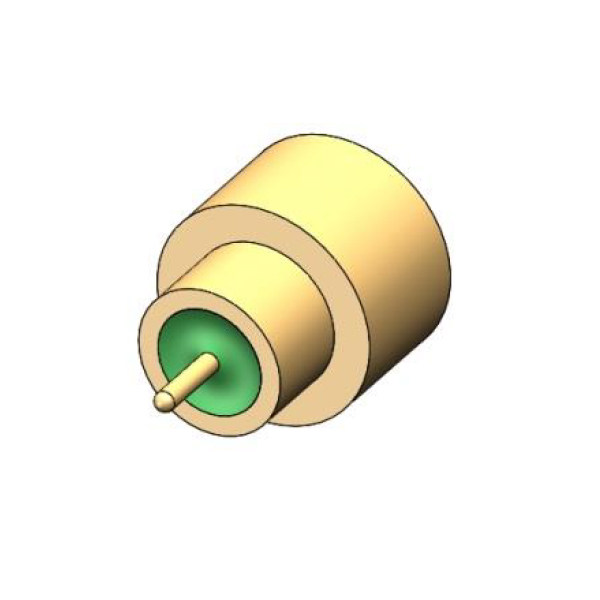

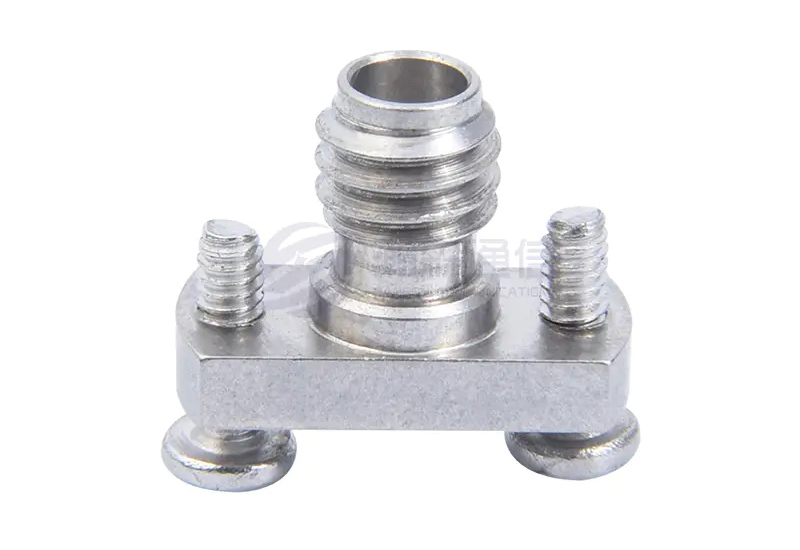

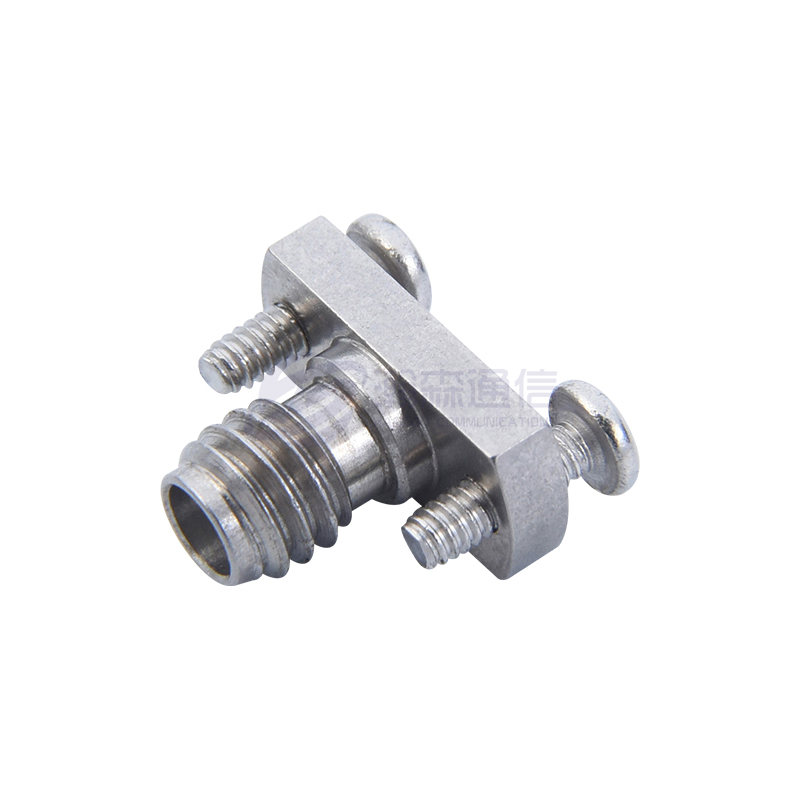

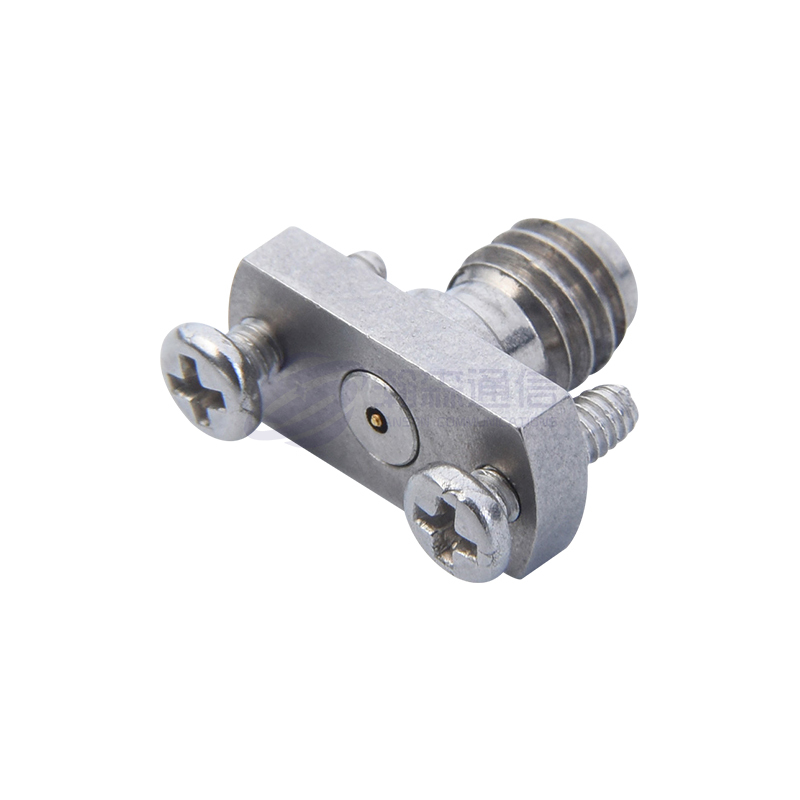

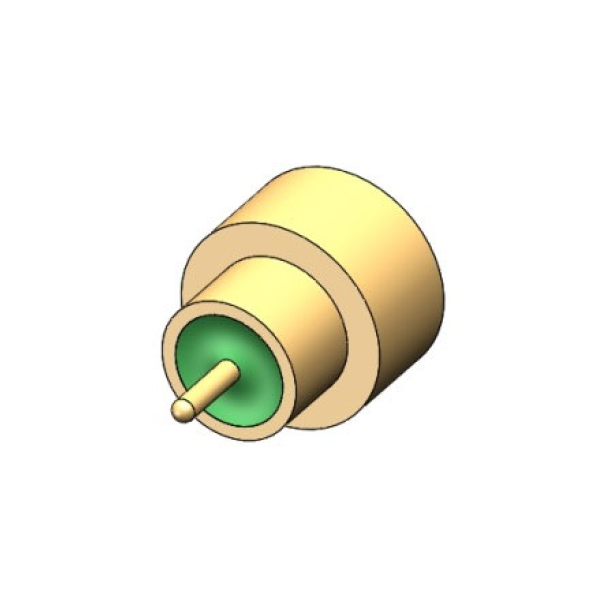

Il connettore RF da 1,0 mm è un connettore coassiale RF miniaturizzato, solitamente utilizzato per la trasmissione del segnale ad alta frequenza. La dimensione dell'interfaccia è 1,0 mm, adatta per scenari applicativi ad alta frequenza e alta densità, come apparecchiature di comunicazione, strumenti di test e settore aerospaziale.
Principali Specifiche Tecniche:
◆ Impedenza caratteristica: 50Ω
◆ Gamma di frequenza: CC ~ 110 GHz
◆ Resistenza di isolamento: ≥3000MΩ
◆ Tensione di resistenza dielettrica: 500 V (rms)
◆ Rapporto onda stazionaria della tensione (VSWR): ≤1,50
◆ Cicli di accoppiamento: 500 volte
