Come installare correttamente i connettori coassiali RF: passaggi e tecniche

I connettori coassiali RF sono componenti indispensabili nei sistemi di comunicazione, ampiamente utilizzati nella radiodiffusione, televisione, comunicazione wireless, radar, comunicazione satellitare e altri campi. Questi connettori vengono utilizzati per collegare i cavi coassiali alle apparecchiature, garantendo la qualità e la stabilità della trasmissione del segnale. La corretta installazione dei connettori coassiali RF può non solo migliorare le prestazioni complessive del sistema, ma anche prolungare la durata dell'apparecchiatura.

1. Struttura di base di Connettori coassiali RF
I connettori coassiali RF sono generalmente costituiti dalle seguenti parti principali:
Conduttore centrale: la parte centrale che trasmette il segnale, solitamente realizzata in rame o altri materiali conduttivi.
Strato isolante: isola il conduttore centrale dal conduttore esterno, solitamente realizzato in polietilene o altri materiali con un'elevata costante dielettrica.
Conduttore esterno: solitamente filo di rame intrecciato o foglio di alluminio, che funge da filo di terra per trasmettere corrente e schermare dalle interferenze elettromagnetiche esterne.
Connettore e alloggiamento: fornisce connessione fisica e protezione, solitamente realizzati in materiali metallici (come ottone, acciaio inossidabile).

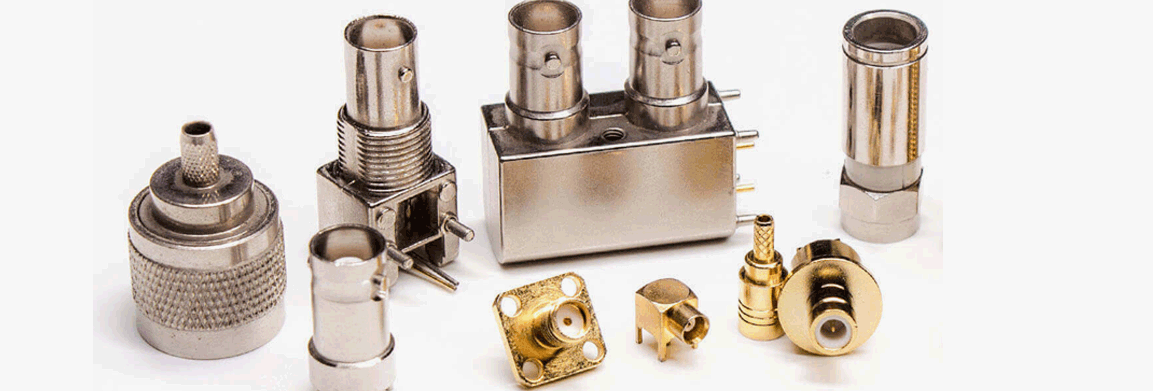

Diversi tipi di connettori coassiali RF, come BNC, SMA, TNC, tipo N, ecc., hanno strutture leggermente diverse, ma i principi e i passaggi di installazione di base sono simili.

2. Passaggi per l'installazione dei connettori coassiali RF
(1) Preparare strumenti e materiali
Prima dell'installazione, assicurarsi di disporre dei seguenti strumenti e materiali:
Cavo coassiale RF (selezionare il modello e la lunghezza appropriati)
Connettore RF (selezionare il tipo di connettore corrispondente, come BNC, SMA, ecc.)

Strumento spelacavi: utilizzato per rimuovere lo strato isolante esterno del cavo, esponendo il conduttore interno.
Strumento di crimpatura: utilizzato per collegare saldamente il connettore al cavo.
Coltello da elettricista, spelafili: utilizzato per spellare con precisione l'isolamento esterno del cavo, esponendo il conduttore interno.

(2) Spellare l'isolamento esterno del cavo
Utilizzare uno strumento spelafili per spellare lo strato isolante esterno del cavo, esponendo il conduttore intrecciato interno e il materiale isolante. Prestare attenzione alla precisione durante la spelatura per evitare di danneggiare il conduttore interno o lo strato isolante. In genere, la lunghezza spelata corrisponde alla lunghezza di installazione del connettore; fare riferimento ai requisiti del connettore specifico utilizzato per la lunghezza esatta. Rimozione dello strato intrecciato esterno: staccare delicatamente lo strato intrecciato esterno del cavo utilizzando uno strumento e piegarlo verso l'esterno. Ciò garantisce un buon collegamento a terra.
Esporre il conduttore centrale: rimuovere con attenzione l'isolamento interno con un coltello per esporre il conduttore centrale. La lunghezza della sezione spelata dipende generalmente dai requisiti di progettazione del connettore.

(3) Inserimento del cavo nel connettore
Inserire il cavo preparato nel terminale del connettore. Assicurati che il conduttore centrale sia accuratamente allineato e completamente inserito nel foro interno del connettore e che lo strato intrecciato e il conduttore esterno siano a stretto contatto con l'involucro esterno del connettore.
Controllare l'allineamento durante l'inserimento: il conduttore centrale deve entrare completamente nel foro del conduttore centrale del connettore, garantendo l'assenza di disallineamento. Il conduttore intrecciato esterno deve essere saldamente in contatto con l'involucro del connettore per garantire un corretto collegamento a terra del segnale.

(4 ) Crimpatura del connettore
Utilizzare uno strumento di crimpatura per crimpare il connettore. Questo passaggio è fondamentale per garantire una connessione sicura tra il connettore e il cavo. Durante la crimpatura, assicurarsi che lo strumento di crimpatura eserciti una pressione uniforme, fissando saldamente il connettore al cavo evitando danni al cavo o al connettore.

Forza di crimpatura: la forza di crimpatura deve essere moderata, garantendo una connessione sicura senza comprimere eccessivamente il cavo o il conduttore centrale.

Controllo della qualità della crimpatura: dopo la crimpatura, verificare che il connettore sia sicuro e non allentato.

(5) Controllo del collegamento complessivo del connettore
Dopo la crimpatura, controllare la qualità della connessione tra il connettore e il cavo. Verificare che il conduttore centrale sia saldamente collegato al nucleo interno del connettore, che il conduttore esterno sia completamente a contatto con l'involucro del connettore e che non vi siano perdite di segnale.
Controllo del collegamento elettrico: utilizzare un multimetro per misurare il collegamento elettrico del cavo per assicurarsi che non vi siano circuiti aperti o cortocircuiti.
Test della trasmissione del segnale: se le condizioni lo consentono, è possibile utilizzare un generatore di segnale e un oscilloscopio per testare la qualità della trasmissione del segnale e verificare eventuali perdite o interferenze del segnale.

(6) Completare la connessione e fornire protezione
Dopo aver completato la connessione, se necessario, utilizzare guaina termoretraibile, nastro o altri materiali per proteggere la connessione del cavo ed evitare che acqua o polvere compromettano la qualità della connessione.
Utilizzo di guaina termorestringente: se è necessaria l'impermeabilizzazione, utilizzare una guaina termorestringente per sigillare il connettore, assicurandosi che la connessione non sia influenzata da umidità o contaminazione esterna.

3. Suggerimenti per l'installazione di connettori coassiali RF
(1) Scegli il connettore e il cavo giusti
Assicurarsi che le specifiche del connettore corrispondano al cavo utilizzato. Diversi tipi di connettori (come SMA, BNC, tipo N, ecc.) sono adatti a diversi intervalli di frequenza e scenari applicativi. La scelta del connettore sbagliato può portare alla perdita o all'instabilità del segnale.

(2) Prestare attenzione alla precisione quando si spela il cavo
Quando si spela lo strato esterno del cavo, assicurarsi che la lunghezza di spelatura sia corretta, evitando un'eccessiva spelatura che esporrebbe troppo il conduttore centrale o danneggerebbe lo strato isolante. L'uso di strumenti spelafili professionali può ridurre i danni al cavo e garantire una trasmissione stabile del segnale.

(3) Evitare una crimpatura eccessiva
Una crimpatura eccessiva può danneggiare il conduttore centrale o causare uno scarso contatto. Pertanto, controllare la forza di crimpatura per garantire che il connettore sia sicuro ma non eccessivamente serrato.

(4) Mantenere il cavo pulito
Durante l'installazione, cercare di evitare la contaminazione del cavo e del connettore con polvere, olio o altri agenti inquinanti. Queste impurità possono influenzare la qualità della trasmissione del segnale e persino causare una perdita di segnale.

4. Problemi comuni e soluzioni
(1) Connettore allentato
Se il connettore si allenta dopo l'installazione, ricontrollare la crimpatura per garantire una crimpatura uniforme oppure regolare nuovamente la lunghezza di spelatura del cavo.

(2) Attenuazione del segnale
L'attenuazione del segnale può essere causata da connettori non corrispondenti, installazione errata o danni al cavo. Ricontrollare la compatibilità del cavo e del connettore e garantire la precisione dell'installazione.

(3) Collegamento elettrico scadente
Un collegamento elettrico inadeguato potrebbe essere dovuto a una crimpatura insufficiente, al non inserimento completo del conduttore nel connettore, ecc. Assicurarsi che il conduttore centrale e il conduttore esterno siano collegati saldamente al connettore.

L'installazione dei connettori coassiali RF è un compito tecnico che richiede un funzionamento attento. Le fasi e le tecniche di installazione corrette influiscono direttamente sulla qualità della trasmissione del segnale e sulla stabilità del sistema. Attraverso precise operazioni di spelatura, inserimento e crimpatura, garantire una connessione sicura del connettore può migliorare efficacemente le prestazioni del sistema e ridurre le interferenze del segnale.
