Come scegliere l'adattatore coassiale RF giusto？

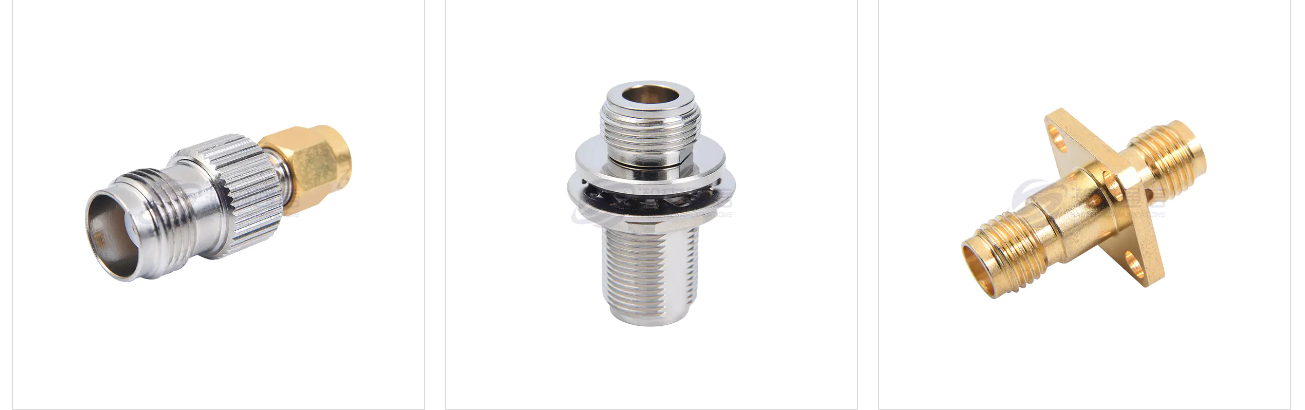

Scegliere il giusto Adattatore coassiale RF è fondamentale, in quanto costituisce un potenziale collo di bottiglia del segnale; una scelta inappropriata può avere un impatto diretto sulle prestazioni dell'intero sistema RF. Di seguito è riportata una guida alla selezione dell'adattatore coassiale RF per aiutarti a fare la scelta giusta.

1. Parametri elettrici chiave (base delle prestazioni)
Questi parametri determinano direttamente se l'adattatore può supportare la frequenza operativa e la potenza.

Frequenza operativa:
Questa è la considerazione principale! È essenziale garantire che la gamma di frequenza specificata dell'adattatore coassiale RF copra la frequenza operativa più alta del sistema.
Diversi tipi di adattatori coassiali RF hanno i loro limiti di frequenza intrinseci. Ad esempio, il tipo N in genere arriva fino a 11 GHz, SMA a 18 GHz/26,5 GHz, da 3,5 mm a 33 GHz, da 2,92 mm (tipo K) a 40 GHz e da 2,4 mm a 50 GHz.
Principio: il limite di frequenza dell'adattatore selezionato dovrebbe essere superiore alla frequenza operativa più alta del vostro sistema.

Impedenza:
La stragrande maggioranza dei sistemi RF sono 50 ohm. Alcune apparecchiature televisive e di trasmissione potrebbero incontrare sistemi da 75 ohm.
Assicurati che sia abbinato! Non utilizzare mai un adattatore da 50 ohm in un sistema da 75 ohm, o viceversa, poiché ciò causerebbe un grave disadattamento di impedenza e una riflessione del segnale.
Rapporto d'onda stazionaria di tensione (VSWR): un indicatore fondamentale della qualità corrispondente. Un VSWR più vicino a 1:1 è migliore, indicando una minore riflessione e una maggiore efficienza di trasmissione.
Il VSWR dell'adattatore si deteriora con frequenza crescente. Consultare il manuale del prodotto per assicurarsi che il VSWR soddisfi i requisiti all'interno della banda di frequenza operativa (ad esempio, < 1,25 nella gamma DC-18GHz).

Perdita di inserzione: perdita di potenza mentre il segnale passa attraverso l'adattatore. Un valore più basso è migliore, soprattutto nelle applicazioni ad alta frequenza e ad alta potenza.

Le perdite provengono principalmente dai materiali conduttori e dielettrici; le perdite tipicamente aumentano con frequenze più alte.
Potenza nominale: la potenza massima media e di picco che l'adattatore può gestire in sicurezza.
La potenza media è legata agli effetti termici; considerare il potenziale surriscaldamento dell'adattatore.
La potenza di picco è correlata alla rottura dielettrica ed è particolarmente importante nei sistemi a impulsi ad alta potenza.
Consentire sempre dei margini! Non utilizzarlo alla massima potenza.

2. Caratteristiche meccaniche e di interfaccia (connessione fisica)
Questo è fondamentale per l'installazione corretta e affidabile dell'adattatore coassiale RF nel tuo sistema.
Tipo di interfaccia e polarità:
Tipo: determina il tipo di interfaccia di cui hai bisogno, come SMA, N, BNC, TNC, 3,5 mm, 2,92 mm (K), 2,4 mm, ecc.
Polarità: è qui che è più probabile che si verifichino errori!
Connettore maschio: con perno centrale/filettatura interna.
Connettore femmina: con foro centrale/filettatura esterna.
Combinazione di connessione: specifica se è necessaria una connessione "maschio-maschio", "maschio-femmina" o "femmina-femmina".

Materiali e placcatura del connettore:
Alloggiamento: generalmente ottone, acciaio inossidabile o ottone nichelato. L'acciaio inossidabile offre maggiore robustezza e resistenza alla corrosione.
Conduttore centrale/punto di contatto: generalmente rame-berillio o ottone placcati in oro. La placcatura in oro fornisce eccellente conduttività, resistenza all'ossidazione e resistenza di contatto stabile, rendendola la scelta preferita per la maggior parte delle applicazioni.
Nota: nelle applicazioni che richiedono accoppiamenti e scollegamenti frequenti, la durezza della placcatura e la resistenza all'abrasione sono importanti.

Materiale dielettrico: tipicamente il politetrafluoroetilene (PTFE/Teflon) offre eccellenti proprietà elettriche (basse perdite), resistenza alle alte temperature e stabilità chimica.
Requisiti di coppia: molto importante! Utilizzare una chiave dinamometrica per serrare l'adattatore.
Un serraggio eccessivo danneggerà le filettature e le guarnizioni, rendendo il connettore inutilizzabile.
Un serraggio insufficiente comporterà uno scarso contatto, discontinuità di impedenza e perdita di segnale.

3. Scenari applicativi e requisiti speciali
A seconda dell'ambiente di utilizzo specifico, potrebbe essere necessario considerare anche i seguenti fattori:
Ambiente di utilizzo:
Laboratorio/R&S: requisiti di prestazioni e gamma di frequenza elevati possono richiedere adattatori di precisione.

Test di produzione: requisiti di elevata durabilità e coerenza possono richiedere robusti adattatori di livello industriale con lunghe vite di accoppiamento e scollegamento.

Esterno/militare: sono richieste proprietà impermeabili, antipolvere e resistenti agli spruzzi salini; scegli adattatori con grado di protezione IP e struttura in acciaio inossidabile.

Durata di accoppiamento e scollegamento: il numero di cicli di accoppiamento e scollegamento che l'adattatore può sopportare prima del degrado delle prestazioni. Gli adattatori di precisione possono durare solo 500 cicli, mentre quelli ad alte prestazioni possono durare migliaia. Scegli in base alla tua frequenza operativa.

Coerenza di fase e ampiezza: nei sistemi multicanale (come i radar a schiera di fase), quando gli adattatori vengono utilizzati in coppie o gruppi, è necessario che le modifiche di fase e ampiezza di ciascun adattatore siano il più coerenti possibile. In questo caso è necessario un adattatore ad alta precisione con "adattamento di fase" o "coerenza delle prestazioni".
