Quali sono gli errori più comuni da commettere durante l'installazione dei connettori SMA?

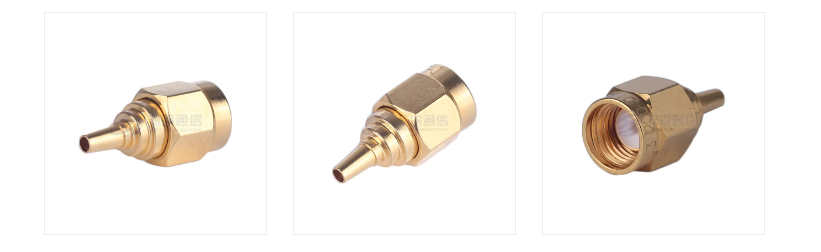

connettori SMA sono uno dei connettori coassiali più comuni e ampiamente utilizzati nelle applicazioni RF, ampiamente utilizzati in apparecchiature di comunicazione, sistemi a microonde, antenne, strumenti di test, GPS, radar e altri sistemi ad alta frequenza. Sebbene la struttura di un connettore SMA sembri semplice, anche un piccolo errore durante l'installazione o il collegamento può portare all'attenuazione del segnale, all'aumento del VSWR, a uno scarso contatto e persino al malfunzionamento dell'apparecchiatura. Pertanto, la corretta installazione dei connettori SMA è fondamentale.

1. Coppia di serraggio errata
Molti utenti cadono in un malinteso comune quando installano i connettori SMA: o li stringono semplicemente con noncuranza, oppure li stringono con forza bruta fino a quando non sono "molto stretti". Entrambi gli approcci causeranno problemi.

Se non è stretto abbastanza, si verificherà uno scarso contatto e una connessione instabile, rendendo il segnale suscettibile alle interferenze. Soprattutto in ambienti soggetti a vibrazioni, la testa SMA si allenterà gradualmente, provocando un aumento delle riflessioni e persino l'interruzione del segnale. Se è troppo stretto, danneggerà il nucleo interno, deformerà le filettature e danneggerà la struttura dielettrica, con conseguente degrado irreversibile delle prestazioni.

La procedura corretta consiste nell'utilizzare una chiave dinamometrica per serrarlo a una coppia standard di circa 0,8 N·m. Ciò garantisce un contatto sicuro prevenendo danni strutturali, rendendolo uno strumento essenziale per l'installazione RF professionale.

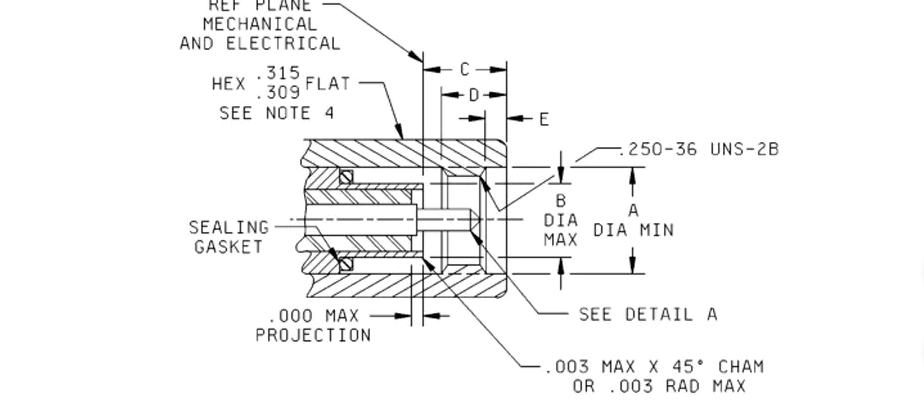

2. Disallineamento del conduttore centrale
I connettori SMA sono connettori RF di precisione con conduttori centrali estremamente piccoli (pin o prese). Il disallineamento durante l'accoppiamento e l'inserimento forzato possono facilmente causare la flessione del pin e la deformazione della presa. Questo tipo di danno è spesso irreparabile e potrebbe non essere visibile ad occhio nudo, ma porta direttamente a:
VSWR aumentato
Maggiore perdita di segnale
Contatto instabile
Difficoltà di inserimento e rimozione
La durata del segnale è notevolmente ridotta
Soprattutto nelle apparecchiature di prova o nei sistemi ad alta frequenza, questo danno degrada le prestazioni dell'intero collegamento ed è difficile da risolvere.

La procedura corretta consiste nell'allineare attentamente il conduttore, inserirlo delicatamente e quindi fissarlo con una chiave dinamometrica. Non usare mai la forza bruta.

3. Il serraggio manuale introduce detriti metallici e ossidi nell'interfaccia
Molti ingegneri stringono abitualmente i connettori SMA a mano, soprattutto durante i test frequenti. Ciò non solo si traduce in una coppia insufficiente, ma introduce anche facilmente contaminanti come polvere, detriti metallici e oli per la pelle. Queste minuscole particelle possono aumentare la resistenza del contatto e persino danneggiare la placcatura in oro, portando ad una maggiore attenuazione del segnale.

Nei connettori ad alta frequenza anche le più piccole impurità possono causare fluttuazioni delle prestazioni. Pertanto è fondamentale:
Non serrare a mano (serrare solo leggermente durante il posizionamento iniziale);
Pulire le superfici di connessione con un panno privo di lanugine o un tampone imbevuto di alcol prima dell'installazione;
Evitare di toccare le superfici conduttrici a mani nude;
Buone abitudini di pulizia possono prolungare significativamente la durata del connettore.

4. Combinazione di tipi di connettori SMA maschio e femmina
Connettore SMA Le interfacce sono molto simili nell'aspetto ad altre interfacce RF, come RP-SMA, SMB, SMC e di tipo N. Molte persone giudicano in base all'apparenza, con conseguente connessione forzata di interfacce incompatibili, che può causare:
Filettature danneggiate
Perni centrali rotti
Fori interni deformati
Completo fallimento delle prestazioni

SMA e RP-SMA (SMA a polarità inversa) sono particolarmente facili da confondere. Sembrano simili ma hanno strutture interne diverse. Forzare una connessione non solo impedisce la trasmissione del segnale ma può anche danneggiare l'interfaccia del dispositivo.

Prima di connettersi, confermare sempre:
È un connettore SMA standard?
Il tipo di connettore è corretto?
È compatibile con la porta del dispositivo?
Soddisfa i requisiti di frequenza (c'è differenza tra connettori SMA standard e di precisione)?

Evitare di danneggiare apparecchiature costose a causa di un funzionamento improprio.

5. Una piegatura eccessiva del cavo di collegamento provoca discontinuità di impedenza
Molti problemi durante l'installazione dei connettori SMA non riguardano in realtà il connettore stesso, ma piuttosto la piegatura impropria del cavo durante l'installazione. I cavi coassiali sono molto sensibili ai raggi di curvatura. Se piegato troppo bruscamente, porterà a:
Discontinuità di impedenza
Maggiore riflessione del segnale
Aumento della perdita del cavo
Risultati dei test istantanei.

Questi problemi sono particolarmente evidenti nelle applicazioni ad alta frequenza (sopra i 6 GHz).

Linee guida consigliate:
Raggio di curvatura ≥ 5 volte il diametro del cavo
Evitare di piegarsi vicino al punto di connessione
Evitare di applicare tensione o torsione al cavo.
Ciò manterrà le prestazioni di trasmissione stabili.

6. Accoppiamenti e disaccoppiamenti frequenti causano usura
La durata teorica di un connettore SMA è in genere di circa 500 cicli di accoppiamento e disaccoppiamento, ma molti ambienti di test possono comportare decine di cicli di accoppiamento e disaccoppiamento al giorno. L'uso ripetuto e prolungato può causare: usura della doratura; maggiore impedenza di contatto; deformazione della lama; e l'allentamento del conduttore centrale, che influisce sulla stabilità del segnale e persino sull'aumento degli errori.

Le soluzioni includono: utilizzo di un adattatore protettivo (SMA saver) in ambienti di test ad alta frequenza; sostituzione regolare dei cavi di prova; e monitorare le variazioni nell'impedenza di contatto del connettore. Ciò può prolungare significativamente la durata delle interfacce su strumenti di valore.

Sebbene l'installazione dei connettori SMA sia semplice, ogni dettaglio influisce direttamente sulla qualità del segnale. Il rispetto delle procedure standard e l'utilizzo degli strumenti corretti garantisce connessioni stabili, prestazioni affidabili e una maggiore durata delle apparecchiature.
