Qual è la funzione di un adattatore coassiale RF?

Nei sistemi a radiofrequenza (RF), la stabilità e la coerenza della trasmissione del segnale sono cruciali. Che si tratti di apparecchiature di comunicazione, strumenti di test, sistemi di trasmissione wireless o piattaforme di misurazione RF da laboratorio, tutti fanno affidamento su vari connettori coassiali. Tuttavia, nella pratica ingegneristica, dispositivi diversi spesso utilizzano tipi di interfaccia diversi, rendendo necessario un componente chiave in grado di connettersi, convertire e mantenere la qualità del segnale: il Adattatore coassiale RF . Quindi, qual è esattamente la funzione di un adattatore coassiale RF? Che ruolo gioca in un sistema RF?

1. Funzioni di base di un Adattatore coassiale RF

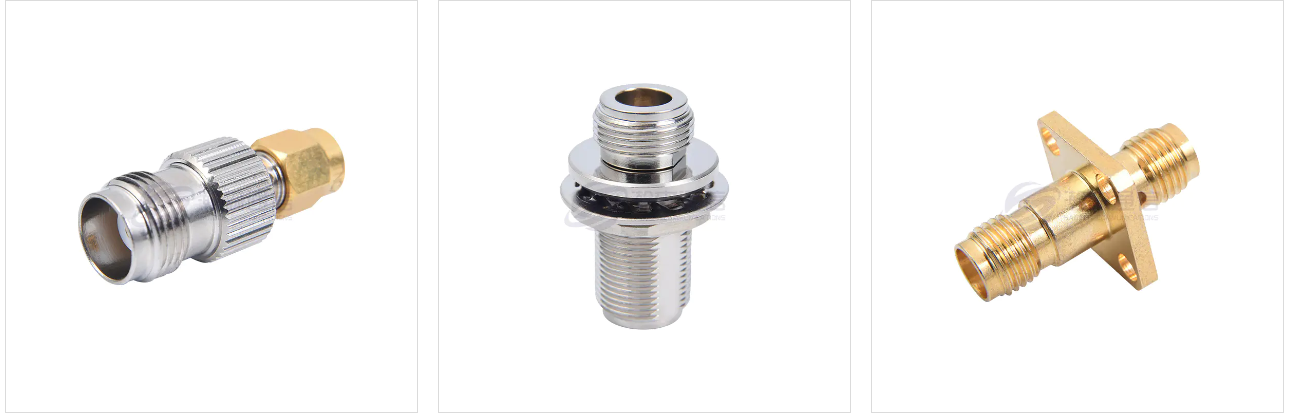

La funzione principale di un adattatore coassiale RF è consentire una conversione e una connessione affidabili tra diversi tipi di connettori RF. Ad esempio, alcuni strumenti utilizzano interfacce di tipo N, mentre il dispositivo utilizza interfacce SMA; in questi casi, è necessario un adattatore RF N-SMA per consentire un'interconnessione senza interruzioni.

I metodi di connessione comuni includono:
Adattamento tra diversi tipi di interfacce: come SMA-N, BNC-TNC, SMA-UHF, ecc.
Adattamento tra diversi tipi di interfacce: come SMA femmina a SMA femmina, SMA maschio a SMA maschio, ecc.
Collegamento tra interfacce di precisione e standard: soddisfa i requisiti di misurazione ad alta frequenza.

Questa flessibilità migliora significativamente la compatibilità del sistema, eliminando la necessità di sostituire l'intero cablaggio o le porte, riducendo così i costi e aumentando l'efficienza.

2. Garantire una trasmissione stabile del segnale RF
Molte persone credono erroneamente che un adattatore sia semplicemente un "connettore fisico", ma in realtà le sue caratteristiche elettriche hanno un impatto significativo sulla qualità del segnale del sistema. Gli adattatori RF di alta qualità possono:

(1) Mantenere un'impedenza caratteristica coerente
La maggior parte dei sistemi RF utilizza un'impedenza caratteristica di 50 ohm. Se l'impedenza dell'adattatore non è adattata, ciò porterà ad una maggiore riflessione e ad un VSWR più elevato, influenzando così l'integrità del segnale.

(2) Ridurre la perdita di inserzione
Gli adattatori di alta qualità hanno in genere una perdita di inserzione estremamente bassa, riducendo al minimo l'attenuazione del segnale durante la trasmissione ad alta frequenza.

(3) Mantenimento della capacità di trasmissione a banda larga
Gli adattatori coassiali RF in genere supportano segnali da CC a diversi GHz, decine di GHz o frequenze anche più elevate, il che è particolarmente importante per gli scenari di test delle microonde.

Pertanto, un buon adattatore RF non solo completa la connessione ma garantisce anche una trasmissione del segnale precisa e stabile.

3. Migliorare la flessibilità e l'espandibilità
Gli strumenti di test RF, come analizzatori di spettro, analizzatori di rete e misuratori di potenza, utilizzano vari tipi di porte. Gli adattatori coassiali RF consentono agli ingegneri di:
Converti rapidamente le interfacce, riducendo i tempi di preparazione;
Collega più facilmente sonde, carichi, componenti di calibrazione e altre apparecchiature critiche;
Configurare in modo flessibile i percorsi di connessione in scenari di test complessi;
Evita l'usura causata da frequenti sostituzioni di cavi o connettori.
Per i tester di laboratorio, gli adattatori RF sono strumenti quasi indispensabili; senza di essi è impossibile effettuare test efficienti.

4. Riduzione dell'usura delle apparecchiature e protezione della durata del connettore
Molti strumenti di test di fascia alta sono dotati di porte RF estremamente costose e collegamenti e scollegamenti frequenti possono causare usura. L'utilizzo di adattatori coassiali RF funge da "interfaccia protettiva", concentrando l'usura sull'adattatore più economico anziché sulla porta del dispositivo costoso.

Ad esempio:
Installazione di adattatori SMA sugli analizzatori di rete per una protezione a lungo termine;
Utilizzo di adattatori ad alta precisione durante la commutazione delle sonde ad alta frequenza per ridurre il rischio di danni.
Ciò non solo prolunga la durata delle apparecchiature, ma riduce anche i costi di manutenzione.

Sebbene possa sembrare un connettore piccolo, l'adattatore coassiale RF svolge un ruolo cruciale nei sistemi RF. Non solo garantisce la compatibilità dell'interfaccia, ma garantisce anche la qualità del segnale, protegge le porte del dispositivo e migliora l'efficienza dei test, rendendolo un componente fondamentale indispensabile per vari sistemi RF.
