Come scegliere tra adattatori SMA, BNC, N, TNC e MMCX?

Risposta rapida: quale Adattatore RF da scegliere per la tua applicazione

La risposta breve è questa: la scelta del connettore dipende dalla gamma di frequenza, dalla gestione della potenza, dalla velocità di accoppiamento e dallo spazio disponibile sul pannello . SMA si adatta a lavori di test e misurazione per scopi generali fino a 18GHz, BNC è adatto a banchi di prova a bassa frequenza e lavori con segnali video a connessione rapida, il tipo N copre applicazioni esterne ad alta potenza e stazioni base, TNC aggiunge un accoppiamento filettato resistente alle vibrazioni per piattaforme mobili e aerospaziali e MMCX serve connessioni interne compatte dove lo spazio sulla scheda è limitato.

Un adattatore coassiale RF colma il divario ogni volta che due apparecchiature o due gruppi di cavi utilizzano famiglie di connettori diverse, generi diversi o stili di montaggio diversi. Invece di sostituire un cavo assemblato o uno strumento connettorizzato, un singolo adattatore ripristina la compatibilità in pochi secondi. Le sezioni seguenti descrivono le prestazioni di ciascuna famiglia di connettori, come viene generalmente applicato un adattatore coassiale RF maschio-femmina e dove un adattatore flangiato a 4 fori si inserisce in un design con montaggio a pannello.

Che Adattatore coassiale RF In realtà lo fa

Un adattatore coassiale RF è un corpo connettore corto e rigido utilizzato per unire due interfacce coassiali che altrimenti non si accoppierebbero direttamente. Potrebbe cambiare il genere del connettore, cambiare la famiglia del connettore, cambiare l'interfaccia dell'impedenza o semplicemente estendere l'orientamento del connettore da dritto a retto. Poiché il percorso del segnale attraverso un adattatore è estremamente breve, un adattatore ben realizzato aggiunge solo una piccola e prevedibile quantità di perdita di inserzione e riflessione rispetto all'utilizzo di un cavo sostitutivo completo.

Un adattatore coassiale RF maschio-femmina è la configurazione più comune che gli ingegneri raggiungono su un banco o in un kit da campo, poiché consente a un cavo con terminazione maschio di connettersi a un altro dispositivo con terminazione maschio o consente a un jack da paratia femmina di accettare un cavo con terminazione femmina, senza bisogno di un gruppo di cavi personalizzato costruito su ordinazione. I prodotti che cambiano genere, i convertitori di famiglia e gli adattatori ad angolo retto costituiscono insieme la maggior parte degli adattatori utilizzati nei laboratori di test, negli impianti di telecomunicazioni e nelle linee di produzione.

Confronto tra le famiglie di connettori SMA, BNC, N, TNC e MMCX

Ciascuna famiglia di connettori è stata progettata attorno a un diverso equilibrio tra copertura di frequenza, dimensioni fisiche e metodo di accoppiamento. La tabella seguente riassume le differenze pratiche che gli ingegneri valutano quando specificano un connettore o un adattatore coassiale RF tra famiglie.

Figura 1: Valori di frequenza superiori comunemente indicati per connettori standard di tipo commerciale. Le versioni di precisione delle interfacce N e SMA possono estendersi ulteriormente.

Conversionei comuni dell'adattatore coassiale RF da maschio a femmina

La maggior parte dei kit da campo e dei cassetti da laboratorio sono dotati di un set base di adattatori di conversione che coprono la maggior parte delle situazioni di mancata corrispondenza. Sapere quale combinazione risolve quale problema consente di risparmiare tempo quando un cavo non si accoppia con la porta dello strumento.

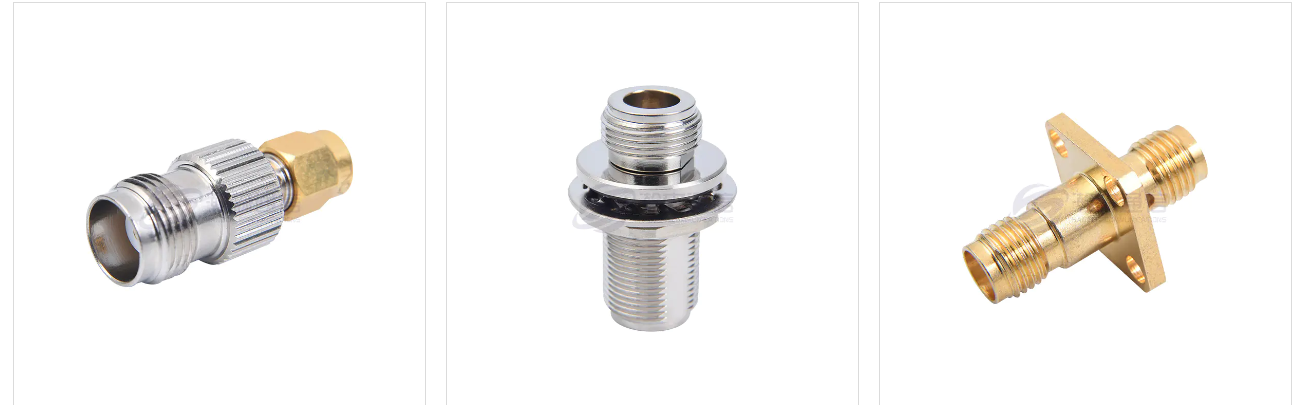

Adattatore SMA femmina a SMA maschio

Si tratta di un puro cambio di genere all'interno della stessa famiglia di connettori, utilizzato ogni volta che è necessario unire due cavi con terminazione maschio o ogni volta che un jack femmina deve presentare un'interfaccia maschio. È uno degli adattatori più frequentemente forniti in qualsiasi configurazione di test basata su SMA.

Adattatore da SMA a BNC

Un adattatore da SMA a BNC consente a un piccolo cavo SMA filettato di collegarsi direttamente all'attrezzatura da banco dotata di porte BNC a baionetta, una necessità comune quando si sposta un modulo wireless o un'antenna in prova su strumenti di laboratorio per uso generico.

Adattatore da SMA a N

Un adattatore da SMA a N collega apparecchiature compatte con terminazione SMA alle linee di alimentazione dell'antenna di tipo N o all'hardware della stazione base, che è un requisito frequente quando si collegano apparecchiature di prova portatili o da banco a un'infrastruttura esterna.

Adattatore da SMA a TNC

Un adattatore da SMA a TNC è utile ogni volta che un dispositivo con una porta TNC filettata, spesso scelto per la sua resistenza alle vibrazioni su veicoli o piattaforme aeree, deve interfacciarsi con cavi o moduli di test con terminazione SMA.

Adattatore da SMA a MMCX

Un adattatore da SMA a MMCX collega i pigtail MMCX interni compatti, comuni sui moduli GPS e wireless, ad antenne esterne con terminazione SMA o cavi di test senza dover risaldare la connessione del modulo.

Prestazioni in frequenza e comportamento delle perdite di inserzione

Ogni adattatore inserito in un percorso del segnale aggiunge una piccola quantità di perdita di inserzione e tale perdita generalmente aumenta all'aumentare della frequenza. Un adattatore di precisione ben realizzato in genere aggiunge ben meno di mezzo decibel di perdita anche vicino alla frequenza massima nominale , ma la cifra esatta dipende fortemente dalla geometria del connettore, dalla qualità della placcatura e dall'adattamento meccanico tra le parti accoppiate.

Figura 2: Tendenza di riferimento generale per la perdita di inserzione che aumenta con la frequenza su un tipico adattatore coassiale RF di precisione.

La perdita di ritorno segue uno schema correlato, poiché le discontinuità di impedenza sull'interfaccia di accoppiamento diventano proporzionalmente più significative man mano che la lunghezza d'onda si accorcia. Questo è uno dei motivi per cui i connettori di precisione mantengono tolleranze meccaniche più strette rispetto alle parti di livello commerciale classificate per la stessa frequenza nominale.

Differenze di gestione della potenza tra i tipi di connettori

Le dimensioni fisiche influenzano la gestione della potenza quasi quanto influenzano la gamma di frequenza, motivo per cui il connettore più grande in questo confronto, il tipo N, ha anche la potenza nominale tipica più alta. Il diametro del pin centrale e la spaziatura dielettrica determinano la quantità di corrente e tensione che un'interfaccia può trasportare prima che il riscaldamento o la formazione di archi diventi un problema.

Figura 3: Dati generali sulla potenza di riferimento in un punto fisso a bassa frequenza. I valori effettivi diminuiscono all'aumentare della frequenza e variano in base al design specifico del componente.

Montaggio adattatore flangia a 4 fori e applicazioni a pannello

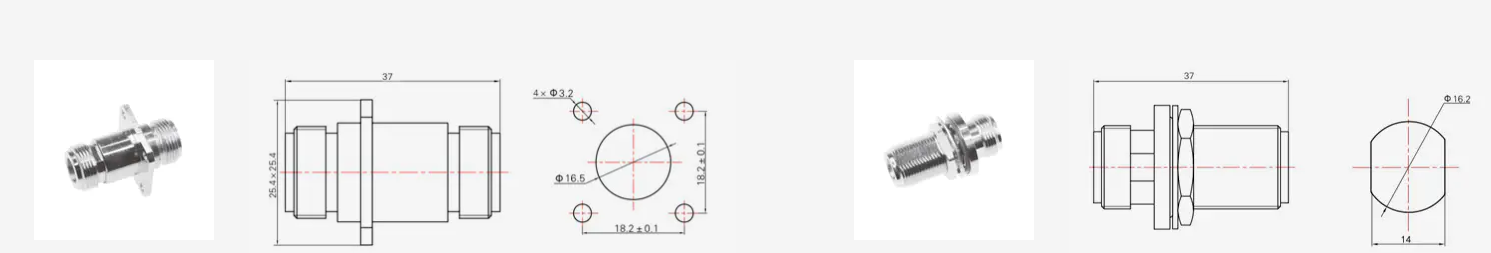

Un adattatore flangiato a 4 fori è un adattatore per montaggio a pannello o a paratia costruito attorno a una flangia quadrata o rettangolare con quattro fori per viti, anziché un semplice dado filettato. Questo stile di montaggio offre un punto di fissaggio sicuro e resistente alle vibrazioni quando un connettore deve passare attraverso la parete dell'involucro di un'apparecchiatura, l'armadio di una stazione base o la paratia di un aereo.

Perché gli ingegneri scelgono un supporto a flangia anziché un dado a paratia

Un connettore con dado a paratia si basa su una singola filettatura centrale e un dado di bloccaggio, che funziona bene per involucri generali ma può ruotare leggermente sotto cicli di accoppiamento ripetuti. Un adattatore flangiato a 4 fori distribuisce il carico meccanico su quattro dispositivi di fissaggio, mantenendo il corpo del connettore fissato in posizione e riducendo la tensione sul contatto interno durante i ripetuti cicli di connessione e disconnessione del cavo.

Applicazioni tipiche con montaggio su flangia

• Pannelli passanti per stazioni base e armadietti ripetitori
• Connettori del pannello anteriore e posteriore dell'apparecchiatura di prova
• Connessioni di paratie per involucri aerospaziali e di difesa
• Alloggiamenti per dispositivi medici che richiedono una porta fissa e non rotante

Gli stili di flangia sono disponibili per la maggior parte delle famiglie di connettori, quindi è possibile specificare un adattatore flangiato a 4 fori nelle interfacce SMA, tipo N o TNC a seconda della frequenza e dei requisiti di alimentazione del pannello che serve.

Confronto tra tipi SMA, BNC e N tra fattori di selezione pratici

Quando la sola gamma di frequenza non basta a decidere, gli ingegneri spesso valutano la velocità di connessione, la durata meccanica e lo spazio di montaggio disponibile. Il confronto seguente allinea i tipi SMA, BNC e N in cinque fattori pratici su una scala di riferimento generale.

Figura 4: Confronto relativo tra cinque fattori pratici su una scala di riferimento ingegneristica generale a cinque punti.

BNC ottiene ottimi risultati in termini di velocità di connessione grazie alla sua azione di bloccaggio rapido a baionetta, che si adatta alle apparecchiature che vengono collegate e disconnesse frequentemente su un banco. Il tipo N scambia la velocità di connessione con una maggiore gestione della potenza e una maggiore resistenza alle vibrazioni, motivo per cui rimane la scelta standard per le linee di alimentazione dell'antenna esterna. SMA si colloca nel mezzo, offrendo un'ampia copertura di frequenza e un ingombro compatto a scapito di una minore gestione della potenza.

Considerazioni su materiale, placcatura e intermodulazione passiva

Il materiale del corpo del connettore e la qualità della placcatura influiscono direttamente sia sulla durata meccanica che sulle prestazioni elettriche. I corpi in ottone con contatti centrali placcati in oro o argento rimangono la scelta comune tra gli adattatori SMA, tipo N e TNC, poiché la placcatura in oro resiste all'ossidazione sulla superficie di contatto mentre l'ottone fornisce una base stabile per cicli di filettatura ripetuti.

Nelle applicazioni di stazioni base e ripetitori per telecomunicazioni, le prestazioni di intermodulazione passiva diventano una preoccupazione specifica, poiché una connessione meccanica scadente o una placcatura incoerente possono generare prodotti di intermodulazione indesiderati che interferiscono con i canali adiacenti. I produttori che servono questo settore in genere testano gli adattatori finiti su un analizzatore di intermodulazione passivo insieme a scansioni di analizzatori di rete standard prima che le parti vengano spedite al cliente.

Corpi in acciaio inossidabile e ottone

I corpi in acciaio inossidabile aggiungono resistenza alla corrosione per implementazioni costiere o marine e siti di stazioni base all'aperto esposti a umidità e salsedine, mentre i corpi in ottone rimangono la scelta standard per ambienti interni e di laboratorio generali dove il peso e i costi di lavorazione contano più della resistenza estrema alla corrosione.

Collaborare con un produttore o fornitore di adattatori RF

La selezione di un produttore di adattatori RF comporta il controllo di qualcosa di più del numero di parte su una scheda tecnica. La capacità di test, la coerenza della placcatura e la capacità di supportare richieste di adattatori RF personalizzati determinano l'affidabilità con cui un fornitore può soddisfare i requisiti di frequenza, alimentazione e montaggio di un progetto specifico.

Ningbo Hanson Communication Technology Co., Ltd. è un esempio di fabbrica di adattatori RF che gestisce le proprie officine di lavorazione, galvanica e assemblaggio anziché esternalizzare le fasi di produzione a fornitori separati. L'azienda si concentra su connettori coassiali RF, adattatori, cavi assemblati ad alta frequenza e cavi assemblati a bassa intermodulazione e collabora con una rete di fornitori stabili per supportare la sua produzione interna. I prodotti di questo tipo di produttori sono comunemente utilizzati nelle stazioni base di comunicazione, nelle apparecchiature aerospaziali e negli alloggiamenti di dispositivi medici, settori in cui le prestazioni elettriche costanti di ogni parte spedita contano tanto quanto l'idoneità meccanica.

Quando valutano un fornitore di adattatori RF, gli ingegneri in genere chiedono se la fabbrica può supportare programmi di adattatori RF OEM costruiti attorno a un disegno o campione specifico, se sono disponibili apparecchiature di test interne come un analizzatore di rete o un tester di intermodulazione passiva per la verifica delle parti finite e in che modo il fornitore gestisce le richieste di adattatori RF personalizzati che non rientrano in una configurazione di catalogo standard. Un produttore che gestisce le proprie officine di lavorazione e placcatura è generalmente in una posizione migliore per mantenere tolleranze strette durante l’intero ciclo di produzione rispetto a uno che si affida interamente alla lavorazione esterna.

Migliori pratiche di installazione e coppia per adattatori coassiali RF

Una corretta tecnica di installazione protegge sia la qualità del segnale che la durata del connettore e la maggior parte dell'usura prematura del connettore è riconducibile al mancato rispetto di uno dei passaggi seguenti durante l'assemblaggio.

1. Ispezionare l'interfaccia di accoppiamento per rilevare eventuali impurità, umidità o filettature danneggiate prima di collegare qualsiasi adattatore.
2. Allineare il connettore diritto prima di infilarlo per evitare di incrociare la filettatura del dado di accoppiamento.
3. Stringere prima a mano i connettori filettati, quindi applicare una chiave dinamometrica calibrata laddove il tipo di connettore specifica un valore di coppia.
4. Evitare di torcere il cavo stesso durante il serraggio, poiché la coppia dovrebbe essere trasferita attraverso il dado di accoppiamento anziché attraverso la guaina del cavo.
5. Sostenere il peso del cavo vicino al connettore nelle installazioni fisse per evitare continue sollecitazioni meccaniche sull'interfaccia.
6. Conservare gli adattatori non utilizzati con i cappucci protettivi in ​​posizione per mantenere le superfici di contatto prive di polvere e umidità.

I connettori a baionetta come i BNC richiedono solo un movimento di spinta e torsione di un quarto di giro e forzare un'azione di serraggio filettata su un'interfaccia a baionetta può danneggiare gli slot di bloccaggio anziché migliorare la connessione.

Domande frequenti

• Q1: Cos'è un adattatore coassiale RF

  R: Si tratta di un corpo connettore corto utilizzato per unire due interfacce coassiali che differiscono per genere, famiglia di connettori o orientamento, consentendo il collegamento di cavi e apparecchiature non corrispondenti senza un gruppo di cavi personalizzato.

• Q2: A cosa serve un adattatore coassiale RF maschio-femmina

  R: Converte un'interfaccia maschio in un'interfaccia femmina o viceversa, comunemente utilizzata per unire due cavi con terminazione maschio o per fornire a un jack femmina un punto di connessione maschio utilizzabile.

• Q3: Cos'è un adattatore flangiato a 4 fori

  R: Si tratta di un adattatore per montaggio a pannello con una flangia a quattro viti anziché un singolo dado filettato, che fornisce un punto di fissaggio sicuro e antirotazione per applicazioni passanti su paratie e armadi.

• Q4: Qual è la differenza tra i connettori SMA e BNC

  R: SMA utilizza un piccolo accoppiamento filettato e copre una gamma di frequenze più ampia, mentre BNC utilizza un bloccaggio rapido a baionetta ed è comune sugli strumenti da banco che lavorano a frequenze più basse.

• Q5: Posso collegare direttamente un cavo SMA a un'antenna di tipo N

  R: Non direttamente, poiché le due famiglie di connettori differiscono per dimensioni e filettatura, ma un adattatore da SMA a N collega le due interfacce senza bisogno di un nuovo cavo assemblato.

• Q6: A cosa serve un adattatore da SMA a MMCX

  R: Collega un codino MMCX compatto, comune sui moduli GPS e wireless, a un'antenna con terminazione SMA o a un cavo di test senza risaldare la connessione del modulo.

• Q7: sei un produttore diretto o una società commerciale

  R: Ningbo Hanson Communication Technology Co., Ltd. gestisce le proprie officine di lavorazione, galvanica e assemblaggio, producendo e fornendo i propri connettori e adattatori RF.

• Q8: Quali prodotti puoi fornire

  R: I prodotti principali sono connettori coassiali RF, adattatori inclusi adattatori coassiali RF maschio-femmina e configurazioni di adattatori flangiati a 4 fori, cavi assemblati ad alta frequenza e cavi assemblati a bassa intermodulazione.

• Q9: Potete realizzare adattatori RF personalizzati

  R: Sì, le richieste di adattatori RF personalizzati e adattatori RF OEM vengono sviluppate e prodotte in base ai disegni o ai campioni del cliente.

• Q10: In che modo la vostra azienda garantisce la qualità del prodotto?

  R: Ogni processo di produzione include un'ispezione in linea e le parti finite passano attraverso un processo di ispezione approfondito in linea con i requisiti del cliente, supportato da un analizzatore di rete interno e da apparecchiature di test di intermodulazione passiva.

• Q11: Dove esporti principalmente le tue merci?

  R: I prodotti vengono esportati in decine di paesi tra cui Stati Uniti, Germania, Giappone, Spagna, Italia, Regno Unito, Corea del Sud, Australia e Canada.

• Q12: Quanto tempo ci vuole per ricevere una risposta dopo aver inviato una richiesta

  R: Le richieste ricevono generalmente risposta entro dodici ore dalla ricezione.
