Adattatore RF e connettore RF: qual è la differenza?

Adattatore RF vs connettore RF: la differenza fondamentale

Un connettore RF termina un cavo o una porta dell'apparecchiatura per completare un percorso del segnale, mentre un Adattatore coassiale RF unisce due connettori di diverso tipo, genere o standard di interfaccia senza che tra di loro passi un cavo. In breve, un connettore termina un percorso del segnale e un adattatore coassiale colma una mancata corrispondenza tra due connettori esistenti.

Questa distinzione è particolarmente importante quando un progetto coinvolge hardware misto. Un banco di prova potrebbe utilizzare porte SMA su apparecchiature di misurazione abbinate a cavi di tipo N sul dispositivo sottoposto a test e un adattatore coassiale RF è ciò che colma questa lacuna senza ricostruire nessuno dei due cavi. I connettori, invece, vengono scelti in fase di progettazione per adattarsi fin dall'inizio a un cavo, una porta o uno stile di montaggio specifico.

Indice di utilizzo illustrativo su 100 nei settori comuni che si affidano ad adattatori e connettori coassiali RF

Cosa fa un connettore RF in un percorso del segnale

Un connettore RF si collega all'estremità di un cavo o direttamente a una porta dell'apparecchiatura, formando il collegamento fisico ed elettrico che mantiene il segnale in movimento con una perdita minima. Le serie comuni includono BNC, TNC, tipo N, SMA e 7/16DIN, ciascuna costruita attorno a una dimensione pin, un modello di filettatura e un valore di impedenza specifici, come lo standard ampiamente utilizzato dell'adattatore coassiale rf da 50 ohm presente nella maggior parte delle apparecchiature di comunicazione e test.

Perché le serie di connettori non sono intercambiabili

Ogni serie di connettori è costruita secondo specifiche meccaniche ed elettriche fisse, il che significa che una porta SMA non può accoppiarsi direttamente con un'estremità del cavo di tipo N senza un adattatore intermedio. La gamma di frequenza è una delle differenze più evidenti tra le serie, poiché le geometrie dei pin più piccole generalmente supportano segnali di frequenza più elevata con una perdita inferiore.

Intervallo di frequenza superiore approssimativo in gigahertz per le serie di connettori comuni utilizzate nei sistemi RF

Cosa fa di diverso un adattatore coassiale RF

Un adattatore coassiale RF è un componente corto e senza cavi, costruito per unire due interfacce di connettori non corrispondenti. Potrebbe convertire una serie di connettori in un'altra, cambiare il genere da maschio a femmina o modificare un'interfaccia diritta in un formato ad angolo retto o con montaggio a flangia. Poiché non trasporta alcun cavo, un adattatore coassiale è solitamente il modo più rapido per risolvere una mancata corrispondenza dell'interfaccia rilevata durante l'installazione o il test.

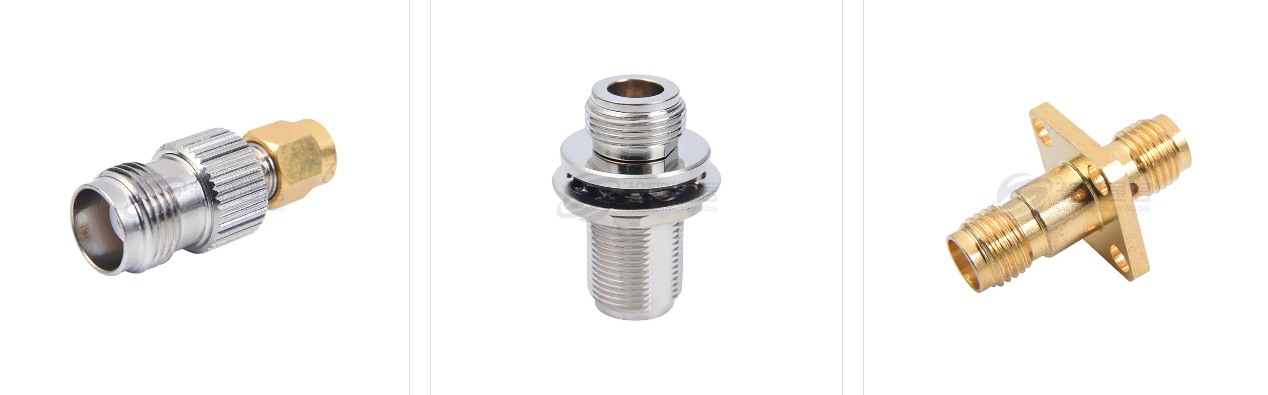

Configurazioni comuni dell'adattatore

Adattatori di conversione in serie che modificano uno standard di connettore in un altro, ad esempio da tipo N a SMA
Adattatori per il cambio di genere che cambiano da maschio a femmina o da femmina a femmina per una determinata serie
Adattatori ad angolo retto che reindirizzano il percorso dei cavi in custodie di apparecchiature strette
Stili di adattatori coassiali con montaggio a flangia che si fissano direttamente su un pannello dell'apparecchiatura per un punto di connessione fisso

Gli acquirenti che lavorano su linee di alimentazione di antenne spesso richiedono un adattatore coassiale RF per sistemi di antenna in cui una connessione a pannello fisso deve soddisfare uno standard di cavo separato, mentre gli ambienti di laboratorio spesso richiedono un adattatore RF per apparecchiature di test a microonde dove la precisione e la bassa perdita di inserzione sono entrambe importanti.

Configurazioni e usi dell'adattatore coassiale RF da maschio a femmina

Il genere del connettore si riferisce al fatto che un connettore abbia un pin centrale esposto, noto come maschio, o una presa ricevente, nota come femmina. A Adattatore coassiale RF maschio-femmina inverte il genere su un'estremità di una connessione senza richiedere un nuovo cavo, il che lo rende uno dei tipi di adattatori più richiesti durante i lavori di installazione e riparazione.

Quando un adattatore per il cambio di genere risolve una discrepanza

Questa configurazione si presenta più spesso quando due cavi terminano entrambi con connettori maschio e devono essere collegati direttamente o quando il genere del cavo non corrisponde alla porta dell'apparecchiatura a cui deve connettersi. Invece di sostituire un cavo assemblato, un tecnico può inserire un piccolo adattatore e completare la connessione sul posto.

Formatoi comuni di adattatori coassiali RF maschio-femmina e dove ciascuno viene generalmente applicato
Format	Modifica dell'interfaccia	Applicazione tipica
Etero da maschio a femmina	Stessa serie, solo sesso	Unione di due cavi con terminazione maschio
Angolo retto da maschio a femmina	Stessa serie, genere e angolo	Involucri stretti con spazio limitato per i cavi
Serie incrociata da maschio a femmina	Serie e genere combinati	Le apparecchiature miste si basano su standard diversi

Per confrontare le differenze tra un adattatore coassiale RF e un connettore e un cavo assemblato completo in termini di qualità pratiche, la tabella radar seguente li allinea tutti e tre in termini di continuità del percorso del segnale, flessibilità dell'interfaccia, semplicità di installazione, durata meccanica e copertura della gamma di frequenza.

Scala comparativa da zero a dieci per connettore RF, adattatore coassiale RF e gruppo di cavi tra priorità comuni

Adattatore flangiato a 4 fori: applicazioni per montaggio a pannello

A Adattatore flangiato a 4 fori utilizza quattro fori di montaggio disposti attorno al corpo del connettore in modo che possa essere imbullonato direttamente su un pannello o una paratia dell'apparecchiatura. Ciò crea un punto di connessione fisso e resistente alle vibrazioni anziché un giunto del cavo flottante, che è importante nelle apparecchiature soggette a movimenti regolari, variazioni di temperatura o esposizione all'esterno.

Dove viene generalmente utilizzato questo stile di montaggio

Le apparecchiature della stazione base, i pannelli aerospaziali e i rack per apparecchiature di prova utilizzano comunemente un adattatore flangiato a 4 fori perché la disposizione dei bulloni mantiene il connettore allineato sotto ripetuti cicli di connessione e disconnessione del cavo. La spaziatura dei bulloni è standardizzata all'interno di una determinata serie di connettori, pertanto è possibile pianificare i ritagli dei pannelli prima che l'hardware arrivi in loco. Questo stile di flangia si accoppia spesso con le interfacce di tipo N e 7/16 DIN su stazioni base e con interfacce SMA o TNC su pannelli di test e misurazione più piccoli.

Pianificazione di un ritaglio del pannello attorno a un adattatore di flangia

Lo spessore del pannello e la spaziatura dei fori dei bulloni devono entrambi corrispondere alle specifiche della flangia prima dell'installazione, poiché un ritaglio non corrispondente può lasciare il connettore inclinato o non essere in grado di posizionarsi completamente contro la superficie del pannello. La conferma di queste dimensioni con un fornitore prima di tagliare un pannello evita rielaborazioni successive nel programma di installazione.

Confronto tra adattatori coassiali RF, connettori RF e cavi assemblati

Questi tre componenti vengono spesso raggruppati insieme, sebbene ciascuno svolga un ruolo distinto all'interno del percorso del segnale. La tabella seguente ne elenca la funzione principale e il caso d'uso tipico.

Confronto generale di connettori RF, adattatori coassiali RF e cavi assemblati all'interno di un tipico percorso del segnale
Componente	Funzione primaria	Caso d'uso tipico	Cavo richiesto
Connettore RF	Termina un cavo o una porta per completare un percorso del segnale	Estremità dei cavi, porte delle apparecchiature, terminali dell'antenna	Allegato direttamente
Adattatore coassiale RF	Unisce due tipi di connettori non corrispondenti senza cavo	Conversione dell'interfaccia tra diversi standard	No
Assemblaggio cavi	Trasporta un segnale tra due punti separati	Percorsi a lunga percorrenza e collegamenti con stazioni base	Sì

Come scegliere tra un adattatore e un connettore per un progetto

La maggior parte delle decisioni in materia di approvvigionamento dipendono dal fatto che la discrepanza dell'interfaccia esista già o che un sistema venga progettato da zero. I seguenti punti aiutano a separare le due situazioni.

Se un cavo termina già con un tipo di connettore e l'apparecchiatura ne utilizza un altro, un adattatore coassiale RF colma direttamente tale lacuna
Se si sta costruendo un nuovo gruppo di cavi, il connettore deve essere selezionato in modo che corrisponda alla porta dell'apparecchiatura fin dall'inizio
Per le apparecchiature montate su pannello, un adattatore flangiato a 4 fori mantiene l'interfaccia fissa mentre i cavi rimangono rimovibili
Per lavori ad alta frequenza come un'applicazione con adattatore RF ad alta frequenza, l'impedenza corrispondente e la serie di connettori sono più importanti che per le configurazioni di test a frequenza più bassa

Frequenza e impedenza vengono ancora al primo posto

Indipendentemente dal fatto che il componente sia un adattatore o un connettore, l'impedenza e la frequenza nominale rimangono il punto di partenza per qualsiasi selezione. La maggior parte dei sistemi di comunicazione e test standardizza un'impedenza di 50 ohm, quindi confermare che un adattatore RF per apparecchiature di test a microonde o un adattatore RF per apparecchiature di comunicazione 5G corrisponda all'impedenza del resto del sistema evita problemi di riflessione e perdita di segnale più avanti nella configurazione.

Approvvigionamento di un adattatore coassiale RF da un produttore

Gli acquirenti che lavorano con un fornitore di adattatori coassiali RF in genere cercano serie di connettori coerenti, configurazioni flessibili di genere e montaggio e supporto per build specifiche del progetto. L'approvvigionamento da un produttore di adattatori coassiali RF personalizzati diventa particolarmente utile quando un progetto necessita di una configurazione che non rientra negli elenchi standard del catalogo, come uno specifico modello di bullone flangiato o una conversione in serie insolita.

Ningbo Hanson Communication Technology Co., Ltd. è un produttore cinese di adattatori coassiali RF maschio-femmina e una fabbrica di adattatori flangiati a 4 fori all'ingrosso, con oltre 30 anni di esperienza su connettori coassiali RF, adattatori e cavi assemblati. L'azienda gestisce un proprio laboratorio di lavorazione meccanica, un laboratorio di galvanica e un laboratorio di assemblaggio, supportato da una rete di fornitori stabili. I prodotti principali includono connettori coassiali RF, adattatori, cavi assemblati ad alta frequenza e cavi assemblati a bassa intermodulazione, oltre a costruzioni personalizzate per requisiti specifici del progetto. Questi prodotti servono, tra gli altri settori tecnici, applicazioni aerospaziali, stazioni base di comunicazione e apparecchiature mediche.

La domanda di adattatori coassiali RF tende a monitorare l’attività di costruzione della rete anziché rimanere stabile durante tutto l’anno, in particolare durante i cicli di implementazione dell’infrastruttura 5G. Il grafico a linee sottostante riflette un modello generale di domanda basato sul tipico flusso degli ordini legato alla recente attività di espansione della rete.

Indice della domanda relativa nell'arco di dodici mesi, che riflette un modello generale legato all'attività di implementazione della rete

Considerazioni pratiche sull'approvvigionamento di adattatori coassiali RF personalizzati

Alcuni controlli tendono a rendere più agevoli le decisioni di approvvigionamento, sia che l'ordine sia una configurazione singola o un accordo di fornitura continuativa.

1

Confermare l'esatta serie di connettori su entrambi i lati dell'interfaccia, poiché connettori visivamente simili di serie diverse sono raramente compatibili senza adattatore.

2

Adatta l'impedenza lungo l'intero percorso del segnale, mantenendo un adattatore coassiale RF da 50 ohm accoppiato con apparecchiature costruite secondo lo stesso standard.

3

Specificare chiaramente il genere e lo stile di montaggio, in particolare per un ordine di adattatore flangiato a 4 fori in cui sia la disposizione dei bulloni che lo spessore del pannello influiscono sull'adattamento.

4

Condividi in anticipo la gamma di frequenza prevista, poiché i componenti classificati per l'uso a frequenze più basse potrebbero non funzionare bene nelle applicazioni con adattatori RF ad alta frequenza.

Lavorare con un fornitore su build personalizzate

La condivisione di disegni, campioni di riferimento o numeri di parte dei connettori esistenti nelle prime fasi del processo di approvvigionamento aiuta un produttore a confermare la compatibilità prima dell'inizio della produzione, riducendo la possibilità che una configurazione non corrispondente arrivi in loco.

Domande frequenti

Qual è la differenza tra un adattatore RF e un connettore RF

Un adattatore coassiale RF unisce due connettori non corrispondenti senza un cavo, mentre un connettore RF termina un cavo o una porta per completare un percorso del segnale.

Cosa fa un adattatore coassiale RF maschio-femmina

Un adattatore coassiale RF maschio-femmina inverte il genere del connettore su un'estremità di una connessione, consentendo a due cavi con terminazione maschio di unirsi senza un nuovo gruppo di cavi.

A cosa serve un adattatore flangiato a 4 fori

Un adattatore flangiato a 4 fori si fissa su un pannello dell'apparecchiatura utilizzando quattro fori di montaggio, creando un punto di connessione fisso per la stazione base e le apparecchiature di prova.

Gli adattatori coassiali RF possono essere personalizzati per applicazioni specifiche

Un produttore di adattatori coassiali RF personalizzati può in genere modificare la serie, il genere e lo stile di montaggio in base ai disegni di progetto o ai campioni di riferimento.

Quali quantità di ordine supportano in genere i produttori di adattatori coassiali RF

Lavorando con un produttore di adattatori RF a cui fanno affidamento gli acquirenti cinesi, le quantità degli ordini vengono spesso adeguate in base alla complessità delle parti e alla disponibilità dei materiali per ciascuna configurazione.

In che modo i produttori controllano la qualità dell'adattatore coassiale RF prima della spedizione?

I controlli generalmente si svolgono attraverso l'ispezione del materiale in entrata, i controlli di produzione nel processo e una fase di ispezione finale prima che le parti vengano imballate per la spedizione.
