Che cos'è un connettore ermeticamente sigillato e perché è importante

Risposta rapida: cos'è un connettore ermeticamente sigillato

A connettore ermeticamente sigillato è un connettore costruito con una guarnizione permanente vetro-metallo o vetro sinterizzato attorno ai suoi contatti, creando una barriera a tenuta di gas che impedisce a umidità, gas e contaminanti di penetrare in un alloggiamento sigillato. Ciò è importante nell'elettronica ad alta affidabilità perché sistemi come apparecchiature aerospaziali, satelliti, stazioni base di comunicazione, elettronica sottomarina e dispositivi medici spesso dipendono dal mantenimento di un'atmosfera interna stabile e anche un percorso di perdita molto piccolo può portare alla corrosione, al degrado del segnale o al guasto completo nel corso della vita del prodotto.

Al centro di questo metodo di sigillatura c'è il Isolante sigillato sinterizzato in vetro RF , un corpo isolante in vetro fuso che isola elettricamente il pin di contatto centrale e forma la tenuta fisica contro il guscio esterno. Le sezioni seguenti illustrano come funziona, dove viene applicato e come si confronta con i connettori standard non ermetici.

Un connettore ermetico si basa su una guarnizione in vetro fuso o vetroceramica anziché su una guarnizione in elastomero.
L'isolante sigillato sinterizzato in vetro RF fornisce sia isolamento elettrico che tenuta a tenuta di gas in un unico componente.
I connettori ermetici sono comunemente specificati per involucri sottovuoto, pressurizzati o sigillati a livello ambientale.
I connettori standard in genere si affidano a guarnizioni più morbide, più adatte agli ambienti quotidiani e non estremi.

Come funziona un connettore sigillato ermeticamente

In un tipico connettore sigillato ermeticamente, il pin di contatto centrale passa attraverso un isolante in vetro o vetroceramica che viene fuso direttamente al guscio metallico utilizzando il calore durante la produzione. Quando il vetro si raffredda, forma un legame continuo e privo di vuoti sia con il perno che con il corpo metallico circostante, che viene spesso descritto come un connettore sigillato vetro-metallo costruzione. A differenza di una guarnizione in gomma o silicone, questa guarnizione in vetro fuso non si basa sulla compressione o sull'elasticità per mantenere la tenuta, motivo per cui le guarnizioni ermetiche tendono a resistere per lunghi periodi di servizio e ampi sbalzi di temperatura.

Poiché il vetro è sinterizzato, o fuso a calore controllato, in una struttura densa e non porosa, l'isolante risultante resiste alla penetrazione di gas e umidità in modo molto più efficace rispetto al tipico isolamento polimerico utilizzato nei connettori standard. Questo processo di sinterizzazione è anche il motivo per cui l'industria si riferisce spesso a questo componente come isolante sigillato sinterizzato in vetro RF quando viene utilizzato specificamente all'interno di connettori ermetici coassiali RF.

Elementi fondamentali del meccanismo di tenuta

Un guscio o alloggiamento metallico che costituisce il confine esterno della tenuta
Un perno di contatto centrale che passa attraverso l'isolante di vetro
Un corpo in vetro fuso o vetroceramica che unisce il perno al guscio
Un giunto saldato o brasato che collega l'inserto sigillato al corpo del connettore o alla parete dell'alloggiamento

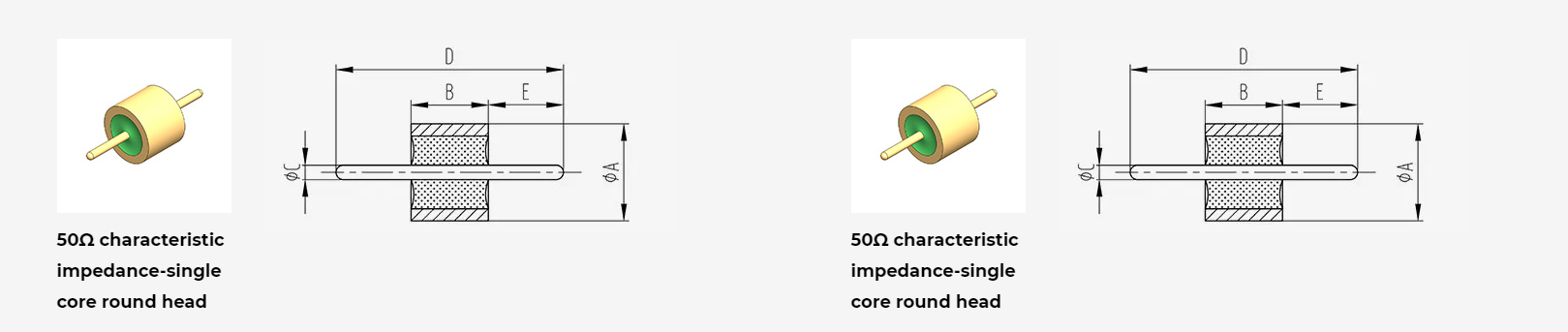

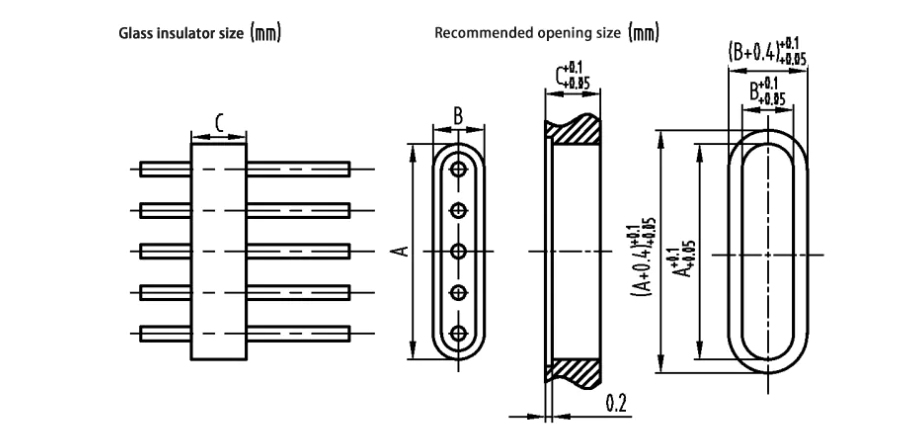

Che cos'è un isolante sigillato sinterizzato in vetro RF

An Isolante sigillato sinterizzato in vetro RF è il componente in vetro fuso all'interno di un connettore ermetico RF che separa il conduttore centrale dal guscio esterno formando allo stesso tempo la tenuta a tenuta di gas. Durante la produzione, polvere di vetro o anelli di vetro preformati vengono posizionati attorno al perno centrale all'interno del guscio del connettore, quindi riscaldati finché il vetro non si scioglie e si fonde sia con il perno che con il guscio, formando un'unica solida struttura isolante e sigillante una volta raffreddato.

Poiché questo componente deve mantenere una spaziatura dielettrica controllata per le prestazioni in radiofrequenza mantenendo allo stesso tempo una tenuta ermetica, a volte viene commercializzato con termini correlati come connettore RF sigillato in vetro isolamento o semplicemente un inserto ermetico in vetro. La geometria dell'isolante, la composizione del vetro e il diametro del pin influenzano tutti il controllo dell'impedenza, motivo per cui i componenti ermetici RF sono generalmente progettati e testati come un sistema elettrico e meccanico abbinato piuttosto che come parti separate.

Perché il vetro è scelto rispetto ad altri materiali isolanti

Il vetro forma un sigillo continuo e non poroso se fuso correttamente con il metallo
Il vetro mantiene proprietà dielettriche stabili in un ampio intervallo di temperature
Le tenute vetro-metallo non si basano sulla compressione, quindi sono meno inclini al rilassamento della tenuta nel tempo
Il vetro sinterizzato supporta lo stretto controllo dimensionale necessario per un'impedenza RF costante

Connettore ermetico e standard: tabella comparativa delle caratteristiche

La tabella seguente illustra le differenze generali tra connettori sigillati ermeticamente e connettori standard non ermetici. Le prestazioni effettive dipendono dal design specifico, dai materiali e dai test applicati dal produttore.

Confronto generale tra il tipico connettore sigillato ermeticamente e le caratteristiche del connettore standard.
Caratteristica	Connettore sigillato ermeticamente	Connettore standard
Metodo di sigillatura	Guarnizione in vetro fuso o vetroceramica	Guarnizione in elastomero o O-ring
Resistenza al gas e all'umidità	Elevata tenuta ai gas	Moderato, dipende dalle condizioni della guarnizione
Compatibilità con il vuoto	Adatto per ambienti sotto vuoto	Limitato, la guarnizione potrebbe deteriorarsi sotto vuoto
Intervallo di temperatura	Ampio, stabile agli estremi	Più stretto, limitato dal materiale della guarnizione
Applicazioni tipiche	Aerospaziale, satelliti, dispositivi medici, stazioni base RF	Elettronica generale per interni ed esterni leggeri
Stabilità della tenuta a lungo termine	Generalmente stabile, nessun rilassamento da compressione	Può deteriorarsi con l'invecchiamento del materiale della guarnizione

Prestazioni di tenuta a confronto

Il grafico seguente presenta un confronto relativo ed illustrativo tra connettori sigillati ermeticamente e connettori standard in base a quattro fattori di prestazione comunemente discussi.

I connettori sigillati ermeticamente tendono ad ottenere punteggi elevati in tutti e quattro i fattori, soprattutto perché la guarnizione in vetro fuso non dipende dalla compressione continua per rimanere a tenuta di gas. I connettori standard possono comunque funzionare bene in ambienti generici, ma le loro prestazioni di tenuta sono più strettamente legate alle condizioni della guarnizione, alla coppia di installazione e all'esposizione ambientale nel tempo.

Spiegazione della struttura del connettore ermetico

L'illustrazione seguente delinea il layout strutturale generale di un tipico connettore RF sigillato ermeticamente, mostrando come il guscio esterno, la guarnizione in vetro e il pin centrale si relazionano tra loro.

Lettura del layout del connettore ermetico

In questa disposizione, il guscio metallico costituisce il confine esterno del gruppo sigillato, mentre la guarnizione in vetro sinterizzato si trova all'interno del guscio, collegandosi direttamente sia all'alloggiamento che al perno di contatto centrale. La flangia di montaggio consente di saldare o brasare il connettore nella parete o nella paratia dell'alloggiamento e l'estremità di accoppiamento fornisce l'interfaccia RF per il collegamento di un gruppo di cavi. Questa è la stessa disposizione di base utilizzata in a connettore passante RF ermetico , dove l'obiettivo è far passare un segnale RF attraverso una parete sigillata senza rompere la barriera a tenuta di gas.

Dove vengono utilizzati connettori sigillati ermeticamente

I connettori sigillati ermeticamente compaiono più spesso nei sistemi in cui è richiesta un'atmosfera interna controllata, vuoto o una lunga durata di servizio incustodita. Il grafico a colonne riportato di seguito illustra un modello di utilizzo generale e non esatto nei settori comuni.

An Connettore ermetico RF è spesso specificato nei sistemi aerospaziali e satellitari, dove i componenti devono sopravvivere alle vibrazioni del lancio, all'esposizione al vuoto e ai cicli termici estremi senza guasti funzionali. Anche le stazioni base di comunicazione e le infrastrutture RF si affidano a connettori ermetici per proteggere i percorsi RF sensibili dall'ingresso di umidità negli armadi esterni, mentre le apparecchiature mediche utilizzano principi di sigillatura simili per proteggere i componenti elettronici sensibili all'interno di alloggiamenti chiusi. I sistemi di difesa e le apparecchiature sottomarine o per petrolio e gas completano le aree di applicazione comuni, che dipendono entrambe dall'integrità della tenuta a lungo termine in ambienti difficili.

Considerazioni sulle prestazioni ambientali e sull'affidabilità

Le temperature estreme sono uno dei fattori di stress più comuni utilizzati per valutare le prestazioni di tenuta dei connettori. Il grafico a linee seguente mostra una tendenza generale nel modo in cui le prestazioni di tenuta tendono a spostarsi in un ampio intervallo di temperature operative.

Un connettore sigillato ermeticamente tende a mantenere prestazioni relativamente stabili in un ampio intervallo di temperature operative, poiché la tenuta del vetro fuso non dipende dal recupero elastico come avviene per una guarnizione in gomma. I connettori standard possono funzionare bene entro intervalli di temperature moderati, ma spesso mostrano un calo più marcato delle prestazioni di tenuta quando le condizioni si spostano verso temperature estreme.

Confronto multifattoriale

Il grafico radar riportato di seguito riunisce contemporaneamente diversi fattori di affidabilità, confrontando la resistenza all'umidità, la compatibilità con il vuoto, la stabilità della temperatura, la resistenza alle vibrazioni, l'affidabilità a lungo termine e la coerenza del segnale RF.

Considerando la maggior parte di questi fattori, i connettori ermeticamente sigillati tendono a presentare un vantaggio, in particolare per quanto riguarda la resistenza all'umidità, la compatibilità con il vuoto e l'affidabilità a lungo termine. I connettori standard possono comunque rappresentare una scelta ragionevole per ambienti meno impegnativi in cui non sono richieste prestazioni di tenuta aggiuntive per l'applicazione.

Panoramica del processo di produzione

Sebbene le fasi esatte del processo varino in base al produttore e al design del connettore, la maggior parte delle tenute ermetiche vetro-metallo seguono una sequenza sostanzialmente simile durante la produzione.

Il guscio metallico, il perno centrale e il materiale in vetro vengono preparati e puliti secondo le tolleranze richieste.
Polvere di vetro, una preforma di vetro o un anello di vetro vengono posizionati attorno al perno all'interno del guscio.
L'insieme viene riscaldato in un ciclo di forno controllato finché il vetro non si fonde sia con il perno che con il guscio.
Il gruppo viene raffreddato in condizioni controllate per ridurre lo stress nell'interfaccia vetro-metallo.
L'ermeticità dell'inserto sigillato viene testata, in genere utilizzando un metodo di rilevamento delle perdite di elio, insieme a controlli delle prestazioni elettriche e RF.
L'inserto ermetico finito è saldato, brasato o altrimenti integrato nel connettore finale o nell'alloggiamento passante.

Questo approccio generale si applica sia che il prodotto finale sia un semplice connettore sigillato vetro-metallo per un passante di base o un connettore ermetico personalizzato più complesso progettato per un'interfaccia RF specifica e una configurazione di montaggio.

Come scegliere un connettore ermeticamente sigillato per la tua applicazione

I passaggi seguenti delineano un modo pratico per affrontare la scelta del connettore per un sistema o un contenitore specifico.

Identificare l'ambiente operativo, compreso l'intervallo di temperatura, le condizioni di pressione e se è prevista l'esposizione al vuoto.
Confermare i requisiti di prestazione elettrica o RF, inclusi impedenza, intervallo di frequenza e tipo di segnale.
Esaminare la configurazione di montaggio necessaria, ad esempio passante a paratia, montaggio a pannello o corpo del connettore in linea.
Discutere con il produttore il numero di pin, la spaziatura dei contatti e le dimensioni della calotta per adattare il connettore allo spazio disponibile.
Chiedi informazioni sui metodi di test dell'ermeticità utilizzati durante la produzione, come il rilevamento delle perdite di elio, per capire come vengono verificate le prestazioni di tenuta.
Valuta se è necessario un design personalizzato del connettore ermetico per abbinarlo a un alloggiamento esistente o a un'interfaccia RF insolita.

Informazioni su Ningbo Hanson Communication Technology Co., Ltd.

Ningbo Hanson Communication Technology Co., Ltd. è una produttore di connettori ermeticamente sigillati con sede in Cina, specializzata nella produzione, lavorazione e commercio di componenti di comunicazione. L'azienda vanta più di 30 anni di esperienza combinata in connettori coassiali RF, adattatori e cavi assemblati, supportata dalla propria officina meccanica, officina galvanica e officina di assemblaggio, insieme a un gruppo di fornitori affermati.

I prodotti principali includono connettori coassiali RF, adattatori, cavi assemblati ad alta frequenza e cavi assemblati a bassa intermodulazione, oltre alla capacità dedicata come produttore di isolanti sigillati sinterizzati in vetro RF per applicazioni ermetiche e passanti RF. L'azienda offre anche servizi di progettazione di connettori ermetici personalizzati per aiutare i clienti a soddisfare requisiti specifici di montaggio, configurazione dei pin e interfaccia RF. I prodotti di Ningbo Hanson Communication Technology Co., Ltd. vengono utilizzati nel settore aerospaziale, nelle stazioni base di comunicazione, nelle apparecchiature mediche e in altri settori ad alta tecnologia, supportati da un team di ingegneri focalizzato sul miglioramento continuo dei processi.

Domande frequenti

Domande comuni poste da ingegneri e acquirenti sui connettori ermeticamente sigillati.
Q1: Cos'è un connettore ermeticamente sigillato Un connettore sigillato ermeticamente è un connettore costruito con un sigillo in vetro fuso o vetroceramica attorno ai suoi contatti, che forma una barriera a tenuta di gas che impedisce all'umidità e al gas di entrare in un alloggiamento sigillato.	Q2: Come funziona un connettore ermetico Il perno centrale passa attraverso un isolante di vetro che viene fuso con il guscio metallico durante la produzione, creando una tenuta solida e non porosa che non si basa sulla compressione per rimanere a tenuta di gas.
Q3: A cosa servono i connettori ermetici Sono utilizzati in applicazioni che richiedono un'atmosfera interna controllata o l'integrità della tenuta a lungo termine, inclusi sistemi aerospaziali, satelliti, stazioni base di comunicazione e apparecchiature mediche.	Q4: Perché utilizzare connettori sigillati in vetro I connettori sigillati in vetro resistono alla penetrazione dell'umidità e del gas in modo più efficace rispetto ai design basati su guarnizioni e tendono a mantenere prestazioni stabili in ampi intervalli di temperature.
Q5: Cos'è la tecnologia di sigillatura vetro-metallo La sigillatura vetro-metallo è un processo di produzione in cui il vetro viene fuso a caldo direttamente su un perno e un guscio di metallo, formando una tenuta isolante permanente e a tenuta di gas.	Q6: Cos'è la sigillatura ermetica RF La sigillatura ermetica RF si riferisce alla sigillatura vetro-metallo applicata specificamente ai connettori coassiali RF, dove l'isolante sigillato deve anche mantenere un'impedenza controllata per le prestazioni del segnale.
Q7: Differenza tra connettori ermetici e standard Un connettore ermetico utilizza una guarnizione in vetro fuso per prestazioni a tenuta di gas, mentre un connettore standard utilizza in genere una guarnizione in elastomero più adatta ad ambienti generici.	D8: Come vengono prodotti i passanti ermetici? I passanti ermetici vengono realizzati fondendo il vetro attorno a un perno centrale all'interno di un guscio metallico a calore controllato, quindi testando l'ermeticità e le prestazioni elettriche della parte finita.
