Attenuazione del segnale del connettore RF? Cause e soluzioni

In applicazioni quali apparecchiature di comunicazione, sistemi di stazioni base, strumenti di test e moduli wireless, molti ingegneri riscontrano un problema comune: il segnale viene testato normalmente all'estremità del dispositivo, ma diventa notevolmente più debole o addirittura instabile dopo aver collegato un connettore RF.

Nella maggior parte dei casi, il problema non risiede nell'apparecchiatura stessa, ma piuttosto nella selezione, installazione o utilizzo impropri del connettore RF. Di seguito, spiegheremo le cause più comuni di un'attenuazione significativa del segnale del connettore RF in base all'esperienza pratica di ingegneria, insieme alle soluzioni corrispondenti.

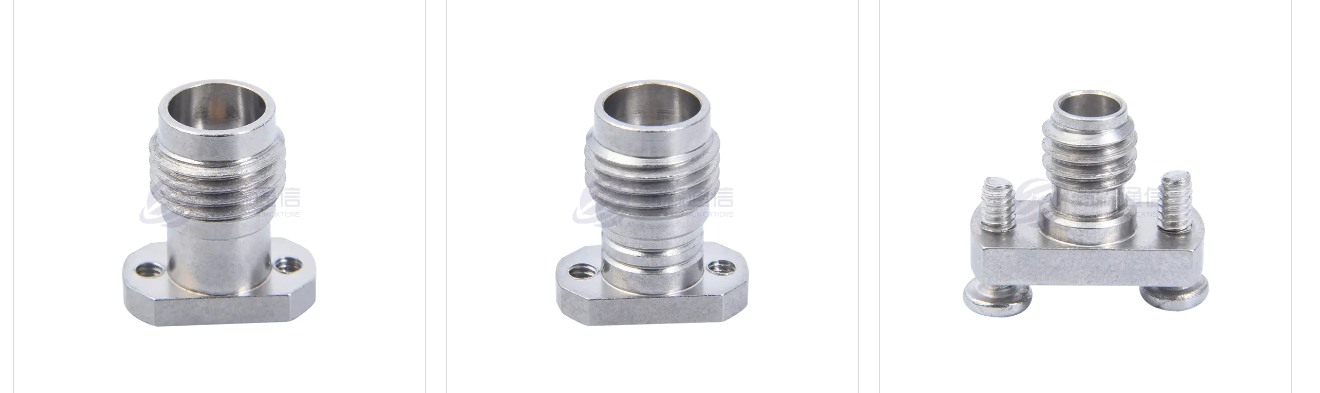

1. Cos'è Connettore RF Attenuazione del segnale?
L'attenuazione del segnale del connettore RF, in poche parole, è il fenomeno di potenza ridotta e qualità deteriorata dopo che il segnale passa attraverso il connettore. Ciò si manifesta generalmente con una diminuzione della potenza del segnale, una riduzione della distanza di comunicazione, un aumento del tasso di errori di bit, una distorsione della forma d'onda e una diminuzione della stabilità del sistema. Nei sistemi ad alta frequenza, questo effetto viene amplificato, influenzando direttamente le prestazioni dell'intero sistema.

La selezione errata del connettore porta all'attenuazione del segnale
Molti progetti trascurano la corrispondenza della frequenza e delle prestazioni dei connettori nella fase di progettazione iniziale. Diversi modelli di connettori RF hanno intervalli di frequenza operativa definiti. L'utilizzo di un'interfaccia con specifiche inferiori in un sistema ad alta frequenza può facilmente portare ad un aumento della perdita di inserzione, al disadattamento di impedenza e ad una migliore riflessione del segnale. Inoltre, l'utilizzo di un'interfaccia da 75 ohm in un sistema da 50 ohm aumenterà significativamente la perdita di riflessione, con conseguente peggioramento della qualità del segnale.

Perdita di segnale a causa di uno scarso contatto
I connettori RF sono componenti di alta precisione con requisiti estremamente elevati di stabilità dei contatti. Se il connettore non è completamente inserito, l'interfaccia filettata non è serrata o il contatto del pin centrale è instabile, ciò comporterà un aumento della resistenza di contatto. Una maggiore resistenza di contatto non solo aumenta la perdita di segnale, ma può anche causare surriscaldamento e degrado delle prestazioni a lungo termine.

Il posizionamento e la qualità del materiale influiscono sulla trasmissione del segnale
Il materiale del conduttore interno e la placcatura superficiale del connettore hanno un impatto significativo sulla trasmissione del segnale. I connettori RF di alta qualità utilizzano in genere rame di elevata purezza e sono placcati in oro o argento per garantire conduttività e resistenza all'ossidazione. L'utilizzo di prodotti di placcatura di qualità inferiore può facilmente portare all'ossidazione superficiale, alle superfici di contatto ruvide e ad una maggiore resistenza, con conseguente perdita di inserzione sempre più elevata nell'uso a lungo termine.

Frequenza operativa superiore all'intervallo di progettazione del connettore
Ciascun connettore RF ha un limite massimo di frequenza operativa definito. L'utilizzo di connettori oltre la frequenza di progetto può portare a disadattamento di impedenza, peggioramento della perdita di ritorno e distorsione del segnale. Ciò è particolarmente vero nelle comunicazioni 5G, nelle applicazioni a onde millimetriche e nei sistemi di test ad alta precisione, dove i requisiti della gamma di frequenza sono ancora più elevati, richiedendo specifiche dei connettori che corrispondano rigorosamente ai requisiti del sistema.

Processi di installazione errati causano un degrado delle prestazioni

Il processo di installazione dei connettori RF determina direttamente le prestazioni del segnale finale. I problemi più comuni includono il surriscaldamento durante la saldatura che causa danni all'isolamento, una crimpatura impropria che causa discontinuità nella schermatura e dimensioni di spelatura dei cavi non standard che causano il disallineamento del conduttore centrale. Questi problemi apparentemente minori possono interrompere direttamente la continuità dell'impedenza, con conseguente ulteriore perdita di segnale.

2. Come determinare se la causa è l'attenuazione del segnale correlata al connettore?
Nel debug vero e proprio è possibile sostituire il connettore con uno verificato e qualificato per test comparativi. Se il segnale migliora in modo significativo, è possibile identificare l'origine del problema. È inoltre possibile utilizzare un analizzatore di rete per testare parametri quali perdita di inserzione, perdita di ritorno e VSWR, che riflettono direttamente lo stato delle prestazioni del connettore. Inoltre, anche l'ispezione visiva dell'interfaccia per eventuali deformazioni, ossidazioni o allentamenti è un metodo di risoluzione dei problemi molto efficace.
