Come scegliere l'adattatore coassiale RF giusto?

Gli adattatori coassiali RF sono componenti indispensabili nella comunicazione wireless, nelle apparecchiature elettroniche e nella trasmissione del segnale. Fungono da ponti che collegano diversi cavi e dispositivi coassiali RF, garantendo una trasmissione del segnale stabile ed efficiente. Tuttavia, con i numerosi modelli e specifiche di adattatori coassiali RF presenti sul mercato, la scelta del prodotto giusto è diventata una preoccupazione per molti ingegneri e tecnici.
Questo articolo ti guiderà su come selezionare l'adattatore coassiale RF appropriato in base alle diverse esigenze per garantire stabilità e prestazioni del sistema.

1. Comprendere le funzioni di base di Adattatori coassiali RF
Gli adattatori coassiali RF sono componenti elettronici utilizzati per collegare diversi tipi di cavi, dispositivi o porte coassiali RF. Le loro funzioni principali sono:
Collegamento di diversi tipi di porte: gli adattatori coassiali RF possono collegare diversi tipi di porte per cavi coassiali, come BNC, SMA, tipo N, ecc.

Conversione del segnale: possono convertire i segnali da un tipo di interfaccia a un altro, garantendo una trasmissione fluida del segnale.

Riduzione della perdita di segnale: la scelta di un adattatore coassiale RF di alta qualità può ridurre efficacemente l'attenuazione del segnale e garantire la qualità del segnale.

Quando si sceglie un adattatore, è necessario comprenderne il principio di funzionamento, gli scenari applicativi e i requisiti di adattamento per trovare il modello più adatto.

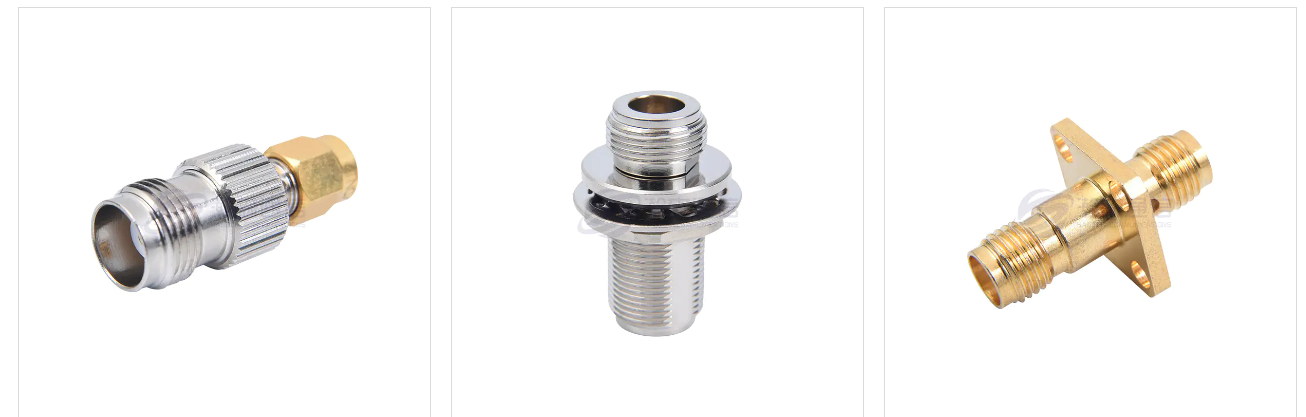

2. Determinazione del tipo di interfaccia dell'adattatore
Diversi adattatori coassiali RF sono adatti a diversi tipi di cavi coassiali e interfacce di dispositivi, quindi devi prima determinare il tipo di interfaccia che stai utilizzando. I tipi di interfaccia comuni includono:
SMA (versione subminiaturizzata A): comunemente utilizzata in applicazioni miniaturizzate ad alta frequenza, come comunicazioni wireless e apparecchiature di test.

Tipo N: adatto per applicazioni ad alta potenza e corrente elevata, come apparecchiature per stazioni base e sistemi RF.

BNC (Bayonet Neill-Concelman): ampiamente utilizzato nelle trasmissioni televisive e nella videosorveglianza, supporta la connessione e la disconnessione rapida.

TNC: simile al BNC, ma con maggiore stabilità, spesso utilizzato per la trasmissione di segnali ad alta frequenza.

Assicurati che l'adattatore coassiale RF scelto sia compatibile con l'apparecchiatura o le porte del cavo che stai utilizzando. Se i tipi di interfaccia non corrispondono, il segnale potrebbe non essere trasmesso correttamente, influenzando le prestazioni del sistema.

3. Considerando la gamma di frequenza dell'adattatore
La gamma di frequenza del segnale RF ha un impatto significativo sulla qualità della trasmissione del segnale. Diversi adattatori coassiali RF sono progettati per gestire diverse gamme di frequenza. Pertanto, quando si seleziona un adattatore, è essenziale garantire che la sua gamma di frequenza operativa soddisfi i requisiti dell'applicazione. Le gamme di frequenza comuni includono:

Adattatori a bassa frequenza: adatti per applicazioni a frequenza più bassa, come trasmissioni radiofoniche e televisive.

Adattatori ad alta frequenza: adatti per applicazioni ad alta frequenza, come sistemi radar, comunicazioni satellitari e comunicazioni a microonde.

La scelta di un adattatore coassiale RF con la gamma di frequenza appropriata può ridurre l'attenuazione e la distorsione del segnale, garantendo una trasmissione stabile del segnale.

4. Selezione del materiale e della qualità dell'adattatore
La qualità del materiale dell'adattatore coassiale RF influisce direttamente sulle sue prestazioni e durata.  In genere, l'alloggiamento e i punti di contatto dell'adattatore utilizzano materiali metallici come ottone e acciaio inossidabile, che hanno una buona conduttività e resistenza alla corrosione. Gli adattatori di alta qualità possono evitare efficacemente problemi come riflessione del segnale, perdita e scarso contatto.

Inoltre, i contatti placcati in oro sono un design comune di fascia alta che riduce ulteriormente la perdita di segnale e migliora la resistenza alla corrosione. Pertanto, quando si sceglie un adattatore coassiale RF, provare a selezionare prodotti con buoni materiali e lavorazione artigianale per garantire il funzionamento stabile a lungo termine del sistema.

5. Considerare la perdita di inserzione e la perdita di ritorno dell'adattatore
I segnali RF subiscono una certa perdita nell'adattatore; le perdite comuni includono la perdita di inserzione e la perdita di ritorno. La perdita di inserzione si riferisce alla perdita di energia quando il segnale passa attraverso l'adattatore, mentre la perdita di ritorno si riferisce alla proporzione di energia riflessa verso la sorgente.

Bassa perdita di inserzione: la scelta di un adattatore con bassa perdita di inserzione garantisce una ridotta perdita di energia durante la trasmissione del segnale.

Elevata perdita di ritorno: un'elevata perdita di ritorno indica un tasso di riflessione del segnale inferiore, il che significa una trasmissione del segnale più fluida.

Nelle applicazioni ad alta frequenza e alta precisione, è consigliabile scegliere adattatori coassiali RF con bassa perdita di inserzione ed elevata perdita di ritorno per garantire una trasmissione stabile del segnale.

6. Considerare la durabilità dell'adattatore e l'adattabilità ambientale
Gli adattatori coassiali RF vengono generalmente utilizzati in vari ambienti, inclusi ambienti interni ed esterni. Pertanto, anche la durabilità dell'adattatore e l'adattabilità ambientale sono fattori importanti da considerare quando si effettua una scelta. Gli indicatori di durabilità comuni includono:

Intervallo di temperatura: l'adattatore deve essere in grado di funzionare stabilmente entro l'intervallo di temperatura richiesto. Per ambienti esterni o ad alta temperatura, è fondamentale scegliere un adattatore con un intervallo di temperature operative più ampio. Impermeabile e antipolvere: alcuni adattatori coassiali RF di fascia alta sono progettati con caratteristiche impermeabili e antipolvere, che li rendono adatti a condizioni ambientali difficili.

La scelta di un adattatore coassiale RF che soddisfi i requisiti ambientali può prolungare la durata dell'apparecchiatura e migliorare l'affidabilità del sistema.

La selezione dell'adattatore coassiale RF appropriato è fondamentale per garantire una trasmissione stabile del segnale e prestazioni superiori del sistema. Il processo di selezione richiede la considerazione di molteplici fattori, tra cui il tipo di interfaccia, la gamma di frequenza, la qualità del materiale, la perdita di inserzione e la perdita di ritorno, l'adattabilità ambientale e il costo. In pratica, comprendere i requisiti di sistema, scegliere adattatori di alta qualità e garantire la compatibilità con l'apparecchiatura può migliorare significativamente la trasmissione del segnale RF e la stabilità dell'apparecchiatura.
