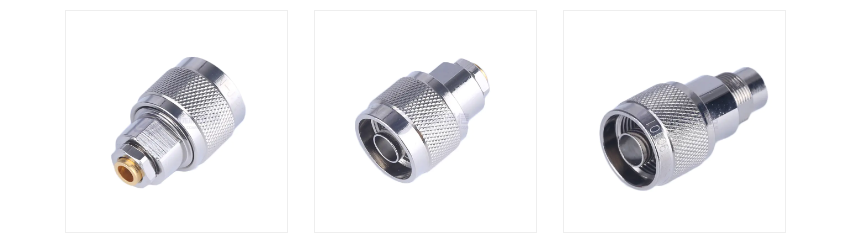

Cos'è un connettore coassiale RF di tipo N?

IL Connettore coassiale RF di tipo N è un connettore coassiale RF filettato universale progettato da Paul Neill dei Bell Labs negli anni '40 ("N" è presa dalla prima lettera del suo cognome). Ha le caratteristiche di alta potenza, bassa perdita e alta frequenza ed è ampiamente utilizzato nelle comunicazioni, nei radar, negli strumenti di test e in altri campi.

1. Caratteristiche principali del connettore di tipo N
(1) Gamma di frequenza
Tipo standard: 0~11 GHz (alcuni modelli di precisione possono raggiungere 18 GHz).
Tipo ad alte prestazioni (come il tipo N di precisione): supporta fino a 18 GHz o anche superiori (come 40 GHz).

(2) Adattamento dell'impedenza
50Ω (mainstream, utilizzato per comunicazioni e apparecchiature di prova).
75Ω (meno comune, utilizzato in scenari specifici come la trasmissione video).

(3) Trasporto ad alta potenza
Potenza media: da centinaia di watt a kilowatt (a seconda della frequenza e del design).
Potenza di picco: fino a decine di kilowatt (applicazioni a impulsi brevi).

(4) Durabilità
Struttura di accoppiamento filettato (più stabile del BNC) e forte resistenza alle vibrazioni.
Il guscio metallico (ottone/acciaio inossidabile) fornisce una buona schermatura elettromagnetica.

(5) Bassa perdita
Perdita di inserzione: <0,1 dB@3 GHz (modello di alta qualità).
Rapporto d'onda stazionaria della tensione (VSWR): <1,3:1 (il tipo di precisione può raggiungere 1,1:1).

2. Struttura del connettore di tipo N
(1) Conduttore esterno (guscio)
Materiale metallico (placcatura in oro/argento/placcatura in nichel), il design filettato garantisce una connessione salda.
(2) Conduttore interno (pin centrale)
Placcatura in oro o argento, che fornisce un contatto a bassa resistenza.
(3) Mezzo isolante
Solitamente PTFE (politetrafluoroetilene), resistente alle alte temperature e con basse perdite dielettriche.
(4) Tipo di interfaccia
Maschio: con perno centrale e filettatura esterna.
Femmina: con foro centrale e filettatura interna.

3. Punti chiave per la selezione di un connettore di tipo N
Corrispondenza di impedenza: sono preferiti i modelli da 50Ω (a meno che non sia specificamente richiesto 75Ω).
Requisiti di frequenza:
Applicazioni generali (<6 GHz): tipo N standard.
Applicazioni ad alta frequenza (>11 GHz): tipo N di precisione (come la serie HPN).
Compatibilità ambientale:
Grado per esterni/militare: scegli un alloggiamento in acciaio inossidabile con tenuta impermeabile (come IP67).
Applicazioni di laboratorio: modelli placcati in oro (riducono la resistenza di contatto).
Compatibilità dell'interfaccia:
Prestare attenzione all'accoppiamento dei connettori maschio-femmina (come gli adattatori maschio-femmina).

4. Problemi comuni con i connettori coassiali RF di tipo N
(1). I connettori di tipo N possono sostituire SMA?
Sì, ma ci sono dei compromessi: i connettori di tipo N offrono potenza e durata migliori, ma sono più grandi e meno adatti a dispositivi miniaturizzati ad alta densità. I connettori SMA sono più adatti per design compatti ad alta frequenza (come i moduli PCB).

(2). Come evitare danni ai connettori di tipo N?
Funzionamento corretto: allineare le filettature e serrare (evitare di forzare le viti a piegare il perno centrale). Utilizzare una chiave dinamometrica (coppia consigliata: 15~20 pollici-libbre).

(3). Il connettore di tipo N richiede una manutenzione regolare?
Raccomandazione: pulire regolarmente la superficie di contatto (panno privo di alcol). Controllare se i filetti sono ossidati (sostituire quando la placcatura è usurata).
