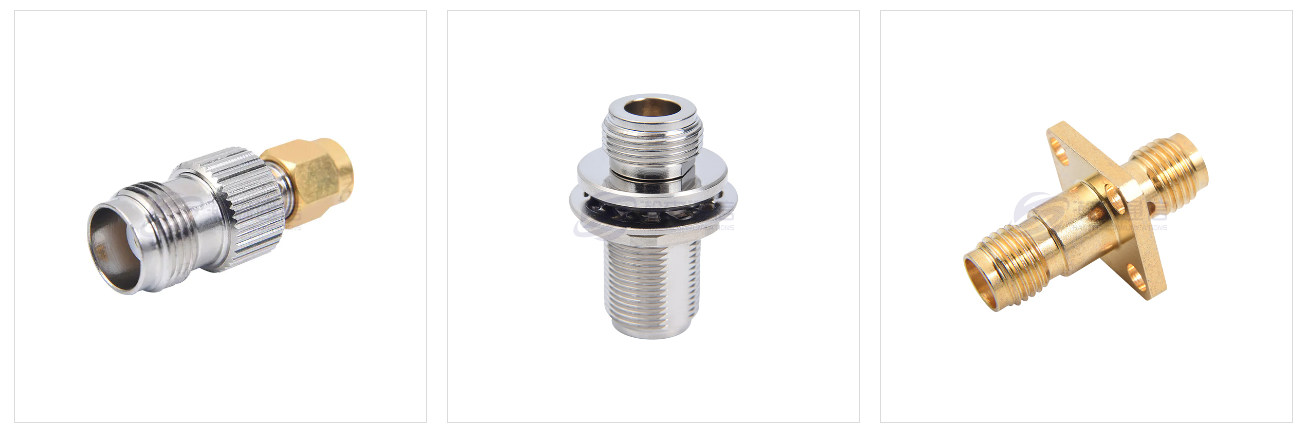

1. Adattatore coassiale RF : Definizione e principio di funzionamento
Gli adattatori coassiali RF sono componenti chiave nell'ingegneria RF, utilizzati principalmente per collegare cavi coassiali e connettori di diversi tipi o dimensioni di interfaccia, garantendo bassa perdita, elevata stabilità e adattamento di impedenza durante la trasmissione del segnale. Svolgono un ruolo fondamentale nelle comunicazioni wireless, nei test e nelle misurazioni, nel settore aerospaziale e nell'elettronica di consumo, risolvendo le incompatibilità di interfaccia tra i dispositivi e garantendo al tempo stesso l'integrità del segnale ad alta frequenza. Gli adattatori coassiali RF servono principalmente a modificare i metodi di connessione, convertire i tipi di interfaccia o adattarsi a dispositivi con requisiti di frequenza e impedenza diversi.
La struttura centrale di un adattatore coassiale RF è costituita da un conduttore esterno (un guscio metallico, generalmente in ottone placcato oro o lega di alluminio), un conduttore interno (un pin conduttivo centrale, spesso realizzato in rame placcato oro o rame berillio), un mezzo isolante (come PTFE) e una struttura specifica del connettore (come SMA, tipo N o BNC). Il conduttore esterno fornisce schermatura elettromagnetica e protezione meccanica, mentre il conduttore interno trasmette il segnale e il mezzo isolante isola i conduttori interno ed esterno e mantiene l'adattamento dell'impedenza.
Nella trasmissione del segnale RF, i principi di funzionamento dell'adattatore si basano principalmente sull'adattamento continuo dell'impedenza, sul confinamento del campo elettromagnetico e sulla soppressione della modalità. L'adattamento dell'impedenza si ottiene attraverso il rapporto attentamente progettato tra i diametri del conduttore interno ed esterno e la costante dielettrica del materiale dielettrico, garantendo che la trasmissione del segnale eviti riflessioni causate da variazioni di impedenza (tipicamente misurate dal rapporto di onda stazionaria di tensione (VSWR), con un valore ideale di 1:1). Il confinamento del campo elettromagnetico si basa sull'effetto schermante del conduttore esterno, confinando le onde elettromagnetiche al conduttore interno, prevenendo perdite di segnale e interferenze esterne. Inoltre, il design strutturale ottimizzato sopprime le modalità di ordine superiore (come le modalità TE/TM), garantendo una trasmissione stabile della modalità TEM principale, riducendo così la distorsione del segnale.
Le prestazioni degli adattatori coassiali RF sono determinate da diversi parametri chiave, tra cui gamma di frequenza (ad esempio, DC-18 GHz), impedenza (tipicamente 50Ω o 75Ω), rapporto di onda stazionaria di tensione (VSWR), perdita di inserzione (attenuazione di energia durante la trasmissione del segnale) e gestione della potenza (gestione della potenza massima). Ad esempio, nei sistemi di comunicazione 5G, gli adattatori devono supportare bande ad alta frequenza (come 3,5 GHz o onde millimetriche (28 GHz)) mantenendo una bassa perdita di inserzione per prevenire l'attenuazione del segnale che influisce sulla qualità della comunicazione. Nelle applicazioni ad alta potenza (come sistemi radar o di trasmissione), la gestione della potenza e le prestazioni di dissipazione del calore diventano importanti considerazioni di selezione.
Nelle applicazioni pratiche, la scelta dell'adattatore richiede una considerazione completa del tipo di interfaccia, della frequenza operativa, dei requisiti di alimentazione e delle condizioni ambientali. I tipi di adattatori comuni includono da SMA a tipo N e da BNC a SMA. Interfacce diverse hanno strutture meccaniche e caratteristiche elettriche diverse, quindi è fondamentale garantire una perfetta corrispondenza tra l'adattatore e il connettore. Inoltre, l'uso a lungo termine può causare ossidazione o usura meccanica sulla superficie di contatto, aumentando la resistenza del contatto e influenzando la trasmissione del segnale. Per risolvere questi problemi, la lavorazione ad alta precisione (come il controllo della concentricità del conduttore interno entro 0,05 mm) e la placcatura in oro della superficie sono ampiamente utilizzate per ridurre la resistenza di contatto e migliorare la durata.
Scenari applicativi tipici
Test e misurazioni: collegamento di apparecchiature di test con diverse interfacce (come analizzatori di reti vettoriali)
Sistemi di comunicazione: adattatori tra antenne di stazioni base e moduli RF
Militare e aerospaziale: adattatori per interfacce di forma diversa nei sistemi di comunicazione radar e satellitari
Elettronica di consumo: ricerca e sviluppo e debug di dispositivi 5G e moduli Wi-Fi
Componenti strutturali
Un adattatore coassiale RF è costituito dai seguenti componenti principali:
Conduttore esterno (involucro): generalmente realizzato in metallo (come ottone placcato oro), che fornisce schermatura e protezione meccanica
Conduttore interno: il perno conduttivo centrale responsabile della trasmissione del segnale, generalmente realizzato in rame placcato oro o rame berillio
Isolamento: materiali come PTFE (politetrafluoroetilene) che isolano i conduttori interni ed esterni e mantengono l'adattamento dell'impedenza
Interfaccia: filettata, a scatto o altri metodi di connessione (come SMA, tipo N, BNC, ecc.)
2. La funzione di un adattatore coassiale RF
Gli adattatori coassiali RF svolgono un ruolo cruciale nei sistemi RF. Le loro funzioni principali possono essere riassunte come segue:
Bridge di conversione dell'interfaccia
La funzione principale di un adattatore coassiale RF è la conversione tra diversi tipi e specifiche di connettori RF. Nelle applicazioni pratiche, sono comuni le discrepanze tra le porte del dispositivo e le interfacce dei cavi, ad esempio quando uno strumento di test utilizza un connettore di tipo N e il dispositivo in prova ha un connettore SMA. Il sofisticato design meccanico dell'adattatore consente una connessione perfetta tra diversi tipi di connettori, come SMA femmina e maschio di tipo N, eliminando i problemi di configurazione del sistema causati dall'incompatibilità dell'interfaccia.
Garanzia sulla trasmissione del segnale
Gli adattatori coassiali RF di alta qualità garantiscono la continuità dell'impedenza durante la trasmissione del segnale attraverso un rigoroso controllo dell'impedenza (tipicamente 50Ω o 75Ω). La loro struttura concentrica interna ad alta precisione, combinata con materiali dielettrici a bassa perdita (come il PTFE), mantiene il rapporto di riflessione del segnale (VSWR) inferiore a 1,5:1, riducendo efficacemente l'impatto delle onde stazionarie sulle prestazioni del sistema. Nelle bande di frequenza inferiori a 6 GHz gli adattatori di alta qualità possono raggiungere una perdita di inserzione inferiore a 0,3 dB.
Hub di espansione del sistema
Nei sistemi RF complessi, gli adattatori consentono la distribuzione e il routing del segnale multipercorso. Combinando diversi tipi di adattatori, gli ingegneri possono creare sistemi di test in modo flessibile. Ad esempio, utilizzando un adattatore doppio femmina per dividere un singolo segnale in due o utilizzando un adattatore ad angolo retto per reindirizzare un segnale per adattarlo a uno spazio ristretto. Questa flessibilità è particolarmente importante in scenari con vincoli di spazio come le installazioni di stazioni base e i sistemi RF a bordo dei veicoli.
Componenti chiave di test e misurazione
Nei test dei parametri RF, la qualità dell'adattatore influisce direttamente sulla precisione della misurazione. Dispositivi come gli analizzatori di rete vettoriali si affidano ad adattatori per connettersi al DUT (dispositivo sotto test). Il disadattamento, la perdita e altre caratteristiche dell'impedenza dell'adattatore vengono presi in considerazione nei risultati della misurazione. Pertanto, gli adattatori di livello metrologico utilizzano in genere il dielettrico in aria e la placcatura in oro per mantenere eccellenti caratteristiche di adattamento dell'impedenza (VSWR < 1,2:1) anche nella banda dei 18 GHz.
Adattabile ad Ambienti Speciali
Gli adattatori sono disponibili in una varietà di modelli specializzati per diversi scenari applicativi:
Gli adattatori ad alta tensione sono dotati di isolamento rinforzato e possono sopportare tensioni superiori a 10 kV.
Gli adattatori ad alta potenza utilizzano la placcatura in argento e il raffreddamento forzato, con una capacità di potenza fino a 500 W.
Gli adattatori triassiali forniscono uno strato schermante aggiuntivo per applicazioni di misurazione sensibili.
Gli adattatori antideflagranti soddisfano i requisiti delle aree pericolose come quelle petrolchimiche.
Interfaccia di manutenzione del sistema
Gli adattatori forniscono una soluzione di transizione dell'interfaccia per la manutenzione e gli aggiornamenti delle apparecchiature. Quando gli standard di interfaccia per le apparecchiature più vecchie vengono aggiornati, gli adattatori consentono la compatibilità tra le apparecchiature vecchie e quelle nuove senza sostituire l'intero sistema, riducendo significativamente i costi di retrofit. Ad esempio, durante l’aggiornamento dalle stazioni base 4G a 5G, gli adattatori N-to-7/16 sono ampiamente utilizzati per mantenere la compatibilità con i sistemi di alimentazione esistenti.
Qualità del segnale ottimizzata
Gli adattatori ad alte prestazioni utilizzano caratteristiche di progettazione specializzate per migliorare l'integrità del segnale:
La struttura di trasformazione dell'impedenza a gradini espande la banda di frequenza operativa
Il materiale a gradiente costante dielettrico riduce i riflessi dell'interfaccia
Il filtraggio integrato sopprime le interferenze in bande di frequenza specifiche
La sigillatura elettromagnetica migliora le prestazioni EMC.
Gli adattatori coassiali RF vengono utilizzati in diversi campi come segue:
(1). Comunicazioni
Connessione stazione base e antenna: utilizzata per abbinare cavi RF con diverse interfacce per garantire la qualità della trasmissione del segnale.
Fibra ottica e conversione RF: realizzare l'adattamento dell'interfaccia di segnali ottici e segnali RF nei sistemi di comunicazione ibridi.
Comunicazioni via satellite: collega le apparecchiature e le antenne della stazione terrestre satellitare per garantire la trasmissione a bassa perdita di segnali ad alta frequenza.
(2). Prova e misurazione
Analizzatore di rete: adatto per testare porte con diverse interfacce, da tipo N a SMA.
Analizzatore di spettro: collega sonde o antenne di specifiche diverse per espandere la portata del test.
Generatore di segnale: abbina le porte di uscita al dispositivo in prova per ridurre la perdita di riflessione.
(3). Aerospaziale e difesa
Sistema radar: adattarsi a componenti RF di diverse bande di frequenza per garantire l'integrità del segnale.
Apparecchiature di comunicazione militare: realizzano una rapida conversione dell'interfaccia nelle radio da campo e nei sistemi di guerra elettronica.
Sistemi satellitari e missilistici: utilizzati per la trasmissione di segnali ad alta frequenza e adatti ad ambienti difficili.
(4). Attrezzature mediche
Bobina a radiofrequenza per MRI: collega la bobina al sistema di imaging per garantire la stabilità del segnale ad alta frequenza.
Apparecchiatura per ablazione RF: adatta la sonda di trattamento all'ospite per garantire l'efficienza della trasmissione di energia.
(5). Elettronica automobilistica
Radar montato sul veicolo (radar a onde millimetriche): si adatta ai moduli radar e alle apparecchiature di prova da 77 GHz/79 GHz.
Veicolo a tutto (V2X): collega l'antenna al modulo di comunicazione per supportare la trasmissione del segnale 5G/C-V2X.
(6). Radiodiffusione e televisione
Trasmettitore RF: abbina alimentatori e amplificatori con diverse interfacce.
Ricezione TV satellitare: converte l'interfaccia tra LNB e ricevitore (come il tipo F in tipo N).
(7). Industria e Internet delle cose
Sistema RFID: collega il lettore e l'antenna per ottimizzare le prestazioni di identificazione a radiofrequenza.
Rete di sensori wireless: si adatta a moduli di comunicazione con diverse bande di frequenza, come LoRa e ZigBee.
(8). Ricerca scientifica e formazione
Esperimenti in radiofrequenza in laboratorio: collega in modo flessibile varie apparecchiature di prova, come oscilloscopi e sorgenti di segnale. Dimostrazione didattica: aiuta gli studenti a comprendere i principi dell'abbinamento dell'interfaccia RF e della trasmissione del segnale.
3.Difetti comuni degli adattatori coassiali RF
Gli adattatori coassiali RF, come connettori chiave nella trasmissione del segnale RF, sono ampiamente utilizzati nelle comunicazioni, nei test e nelle misurazioni, nel settore aerospaziale, nelle apparecchiature mediche e in altri campi. Le loro prestazioni influiscono direttamente sulla qualità della trasmissione del segnale e sulla stabilità del sistema. Tuttavia, con l'uso a lungo termine o un funzionamento improprio, gli adattatori possono sviluppare vari guasti, portando all'attenuazione del segnale, alle riflessioni e persino al guasto del sistema. Di seguito vengono descritti in dettaglio i guasti comuni dell'adattatore coassiale RF e le relative cause, insieme alle corrispondenti raccomandazioni di prevenzione e manutenzione.
I guasti dell'adattatore coassiale RF possono generalmente essere classificati come scarso contatto, danni meccanici, disadattamento di impedenza, degrado delle prestazioni elettriche, guasto delle guarnizioni, risposta in frequenza anomala e aumento eccessivo della temperatura. Questi errori possono verificarsi indipendentemente o insieme tra loro, influenzando collettivamente le prestazioni dell'adattatore.
Uno scarso contatto è uno dei difetti più comuni negli adattatori coassiali RF. Si manifesta come trasmissione intermittente del segnale, aumento della perdita di inserzione o un elevato rapporto di onde stazionarie (VSWR). Uno scarso contatto può essere causato da una varietà di fattori, tra cui l'ossidazione dell'interfaccia è il più comune. I connettori dell'adattatore sono generalmente placcati in oro o argento per migliorare la conduttività e la resistenza alla corrosione. Tuttavia, l'esposizione prolungata all'umidità, alla nebbia salina o alla contaminazione chimica può causare l'usura o l'ossidazione della placcatura, aumentando la resistenza del contatto. Inoltre, collegamenti e scollegamenti frequenti o un trattamento brusco possono deformare i pin o le prese, impedendo un collegamento sicuro. Anche gli adattatori filettati (come tipo N e SMA) non serrati correttamente possono portare a una trasmissione del segnale instabile. In casi estremi, un contatto inadeguato può causare archi elettrici, danneggiando ulteriormente l'adattatore o il dispositivo collegato.
Il danno meccanico è un altro guasto comune, che si manifesta con alloggiamenti incrinati, filettature strappate o connettori deformati. Gli alloggiamenti degli adattatori coassiali RF sono generalmente realizzati in metallo (come ottone o acciaio inossidabile) per fornire una buona schermatura e resistenza meccanica, ma possono comunque essere danneggiati da impatti esterni, coppia eccessiva o stress meccanico prolungato. Ad esempio, l'applicazione di una coppia eccessiva con una chiave durante l'installazione può rovinare le filettature o deformare l'alloggiamento, influenzando la trasmissione del segnale. Inoltre, il conduttore centrale dell'adattatore è fragile e può piegarsi o rompersi se disallineato durante il collegamento e lo scollegamento, compromettendo gravemente le prestazioni elettriche. Gli ambienti soggetti a vibrazioni o urti (come le applicazioni automobilistiche e aeronautiche) aumentano il rischio di danni meccanici, pertanto sono essenziali adattatori ad alta affidabilità e misure anti-allentamento.
Il disadattamento di impedenza è un problema particolare nei sistemi RF. Se l'adattatore non corrisponde all'impedenza del sistema, può causare riflessioni del segnale, aumento del rapporto delle onde stazionarie (SWR) e persino danneggiare il trasmettitore. I sistemi RF standard utilizzano tipicamente impedenze da 50Ω o 75Ω. Adattatori di miscelazione con impedenze diverse (come l'utilizzo di un adattatore da 50 Ω in un sistema da 75 Ω) possono introdurre significative discontinuità di impedenza, causando riflessioni del segnale. Inoltre, deviazioni dimensionali all'interno dei conduttori interni dell'adattatore o materiali dielettrici scadenti possono causare deviazioni di impedenza dal valore nominale. Ad esempio, alcuni adattatori a basso costo possono utilizzare materiali dielettrici non standard con costanti dielettriche instabili, con conseguenti fluttuazioni di impedenza durante la trasmissione del segnale ad alta frequenza. Nelle applicazioni ad alta frequenza come le onde millimetriche, la precisione di produzione dell'adattatore è particolarmente critica per l'adattamento dell'impedenza. Errori dimensionali piccoli come i micron possono ridurre significativamente le prestazioni.
Il degrado delle prestazioni elettriche è un guasto progressivo che può verificarsi nel tempo negli adattatori coassiali RF. Si manifesta principalmente come una maggiore perdita di inserzione, interferenze di rumore o risposta in frequenza irregolare. Le cause del degrado delle prestazioni elettriche includono l'invecchiamento del dielettrico interno, la contaminazione della superficie del conduttore o giunti di saldatura inadeguati. Ad esempio, il politetrafluoroetilene (PTFE), un materiale dielettrico comune per gli adattatori, offre eccellenti caratteristiche ad alta frequenza e resistenza alla temperatura. Tuttavia, può invecchiare in condizioni prolungate di alta temperatura, causando cambiamenti nella costante dielettrica e influenzando così la trasmissione del segnale. Inoltre, polvere, olio o altri contaminanti che entrano nell'adattatore possono aumentare la resistenza di contatto o introdurre ulteriore capacità/induttanza parassita, influenzando i segnali ad alta frequenza. Anche una saldatura inadeguata (come una saldatura allentata tra il conduttore interno e il connettore) può causare intermittenza del segnale o introdurre distorsioni non lineari.
Il guasto della sigillatura colpisce principalmente gli adattatori impermeabili e antipolvere, manifestandosi come ingresso di acqua interna, corrosione da nebbia salina o prestazioni elettriche ridotte. Gli adattatori utilizzati in apparecchiature di comunicazione esterne, radar automobilistici o apparecchiature elettroniche marine richiedono in genere un certo livello di protezione (come IP67). L'invecchiamento, i danni o l'installazione non corretta dell'anello di tenuta (ad esempio il mancato serraggio del dado impermeabile) possono consentire l'ingresso di umidità o nebbia salina e corrodere il conduttore interno o il materiale dielettrico. In caso di sbalzi di temperatura estremi, il materiale di tenuta può anche perdere la sua elasticità a causa dell'espansione e della contrazione termica, riducendo ulteriormente le prestazioni di tenuta. Un guasto alla tenuta non influisce solo sulle prestazioni elettriche, ma può anche causare cortocircuiti o danni alle apparecchiature. Pertanto, in ambienti difficili è essenziale un'ispezione regolare della tenuta dell'adattatore.
La risposta in frequenza anomala si riferisce al fatto che l'adattatore subisce una significativa attenuazione del segnale o uno spostamento della risonanza all'interno di determinate bande di frequenza. Gli adattatori coassiali RF sono generalmente ottimizzati per bande di frequenza specifiche e l'utilizzo al di fuori dell'intervallo di frequenza nominale può ridurre le prestazioni. Ad esempio, un adattatore SMA standard è generalmente classificato per 18 GHz. Tuttavia, le limitazioni strutturali possono introdurre una significativa perdita di inserzione o risonanza quando utilizzato nelle bande delle onde millimetriche (ad esempio, 40 GHz). Inoltre, la deformazione interna dell'adattatore (come un conduttore centrale piegato o un materiale dielettrico irregolare) può alterarne la capacità distribuita o i parametri di induttanza, portando a una risposta in frequenza anomala. Nei sistemi a banda larga o ultralarga, la planarità della frequenza dell'adattatore è particolarmente importante e i modelli ad alte prestazioni sono essenziali per garantire l'integrità del segnale.
L'eccessivo aumento della temperatura è un problema comune con gli adattatori in applicazioni ad alta potenza, che si manifesta come un alloggiamento caldo o addirittura caldo. Durante la trasmissione del segnale RF, la resistenza di contatto dell'adattatore e la perdita dielettrica si convertono in calore. Una dissipazione del calore inadeguata o il superamento della potenza nominale possono portare ad un eccessivo aumento della temperatura. Ad esempio, nei trasmettitori radiotelevisivi o nei sistemi radar, gli adattatori devono resistere a livelli di potenza medi di centinaia di watt o addirittura kilowatt. Se il contatto è scarso o il materiale ha una scarsa conduttività termica (come un involucro metallico di bassa qualità), il calore può accumularsi e danneggiare la struttura interna. Le alte temperature prolungate possono anche accelerare l'invecchiamento dielettrico e il guasto delle guarnizioni, riducendo ulteriormente la durata dell'adattatore.
Per ridurre i guasti dell'adattatore coassiale RF, è possibile adottare le seguenti misure preventive e di manutenzione: Innanzitutto, installare correttamente l'adattatore e serrare il connettore secondo le specifiche di coppia consigliate dal produttore, evitando un serraggio eccessivo o insufficiente. In secondo luogo, ispezionare regolarmente le condizioni dell'adattatore, pulire il connettore (utilizzando alcol puro) e verificare la presenza di segni di ossidazione o usura. In terzo luogo, garantire la corrispondenza dell'impedenza ed evitare di mischiare adattatori o cavi con impedenze diverse. In quarto luogo, scegliere modelli impermeabili e resistenti alla corrosione per ambienti esterni o difficili e ispezionare regolarmente le guarnizioni. Infine, evita l'overclocking o il sovraccarico dell'adattatore e seleziona una potenza nominale e un intervallo di frequenza che soddisfino i requisiti dell'applicazione.
In sintesi, i guasti dell'adattatore coassiale RF coinvolgono molteplici fattori, inclusi fattori meccanici, elettrici e ambientali. Una corretta selezione, un funzionamento standardizzato e una manutenzione regolare possono prolungarne significativamente la durata e garantire la stabilità del sistema. Nelle applicazioni con requisiti di elevata affidabilità (come le comunicazioni aerospaziali e militari), si consiglia di selezionare adattatori di alta qualità e stabilire un rigoroso processo di test per garantire un funzionamento stabile a lungo termine.
Riepilogo tabellare dei guasti comuni dell'adattatore coassiale RF:
| Tipo di guasto | Sintomo di guasto | Possibile causa | Soluzione |
| Contatto scadente | Segnale intermittente, perdita di inserzione aumentata e VSWR elevato | 1.Ossidazione dell'interfaccia (usura/corrosione della placcatura) | 1.Pulire l'interfaccia (con alcool anidro) |
| 2. Spine/prese deformate | 2. Sostituire le parti deformate | ||
| 3. Fili insufficienti o allentati | 3. Stringere nuovamente alla coppia specificata | ||
| Danno meccanico | Alloggiamento rotto, fili strappati e interfacce deformate | 1. Impatto esterno o coppia eccessiva | 1.Sostituire l'adattatore |
| 2. Resistenza del materiale inadeguata (ad esempio, lega di zinco di bassa qualità) | 2. Utilizzare materiale ad alta resistenza (ad esempio acciaio inossidabile) | ||
| 3. Affaticamento dovuto a frequenti inserzioni e rimozioni | 3. Utilizzare una chiave dinamometrica per una corretta installazione | ||
| Disadattamento di impedenza | Riflessione del segnale, VSWR anormale e grave attenuazione delle alte frequenze | 1.Adattatori di miscelazione con impedenze diverse (ad es. 50Ω e 75Ω) | 1.Standardizzare gli standard di impedenza del sistema |
| 2. Deviazione delle dimensioni del conduttore interno | 2. Utilizzare adattatori ad alta precisione | ||
| 3. Materiale dielettrico scadente | 3. Evitare di mescolare marche/modelli diversi. | ||
| Degrado delle prestazioni elettriche | Aumento della perdita di inserzione, interferenza del rumore e risposta in frequenza irregolare | 1. Invecchiamento dielettrico (ad es. Degrado del PTFE dovuto all'alta temperatura) | 1.Sostituire regolarmente gli adattatori obsoleti |
| 2. Contaminazione della superficie del conduttore | 2. Pulire o sostituire i componenti contaminati | ||
| 3. Giunti di saldatura deboli o disallineamento del conduttore interno | 3. Risaldare o sostituire gli adattatori | ||
| Guasto alla tenuta | Ingresso di acqua, corrosione da nebbia salina e prestazioni ad alta frequenza ridotte | 1.Invecchiamento/danneggiamento dell'anello di tenuta | 1.Sostituire l'anello di tenuta |
| 2. Dadi impermeabili non serrati | 2. Installare strutture impermeabili secondo le specifiche | ||
| 3. Esposizione prolungata all'umidità/nebbia salina | 3. Selezionare adattatori con grado di protezione IP67 o superiore | ||
| Risposta in frequenza anomala | Grave attenuazione del segnale in bande di frequenza specifiche e punti di risonanza spostati | 1. Larghezza di banda di progettazione insufficiente (ad esempio, SMA per applicazioni a onde millimetriche) | 1.Selezionare un adattatore adatto alla banda di frequenza |
| 2. Deformazione strutturale interna (flessione del conduttore) | 2. Sostituire i componenti deformati | ||
| 3. Materiale dielettrico irregolare | 3. Scegli un modello ad alta frequenza (ad esempio, 2,92 mm/1,0 mm). | ||
| Aumento eccessivo della temperatura | Surriscaldamento dell'adattatore, capacità di alimentazione ridotta o addirittura esaurimento | 1.Resistenza di contatto eccessiva (ossidazione/allentamento) | 1.Controllare e pulire le superfici di contatto |
| 2. Consumo energetico eccessivo | 2. Selezionare un adattatore con capacità di alimentazione maggiore | ||
| 3. Scarsa dissipazione del calore (ad esempio in uno spazio ristretto) | 3. Migliorare la dissipazione del calore o implementare il raffreddamento forzato | ||
| Perdita/interferenza del segnale | Problemi di diafonia del segnale e compatibilità elettromagnetica (EMC). | 1. Schermatura danneggiata (ad es. rottura della treccia del cavo) | 1.Sostituire l'adattatore/cavo con un connettore adeguatamente schermato |
| 2. Connettori serrati in modo incompleto | 2. Assicurarsi che i connettori siano completamente collegati | ||
| 3. Efficacia di schermatura inadeguata dell'adattatore | 3. Scegli un modello a doppia schermatura o ottimizzato EMC |
Note supplementari:
Raccomandazioni per la manutenzione preventiva:
Ispezionare regolarmente l'aspetto e le prestazioni elettriche dell'adattatore (ad esempio, testare il rapporto delle onde stazionarie con un analizzatore di rete).
Utilizzare filettature anti-allentamento o meccanismi di bloccaggio (ad esempio, SMA con filettatura inversa) in ambienti vibranti.
Eseguire simulazioni termiche o test effettivi sull'aumento della temperatura prima delle applicazioni ad alta potenza.
Considerazioni sulla selezione:
Per le applicazioni ad alta frequenza, sono preferibili adattatori aria-dielettrici o PTFE a basse perdite.
Per ambienti difficili (ad esempio applicazioni militari e aerospaziali), scegli adattatori con connettori placcati in oro e struttura interamente in acciaio inossidabile.
4.Come prolungare la durata degli adattatori coassiali RF?
Prolungare la vita dell'adattatore coassiale RF richiede un uso corretto, una manutenzione quotidiana, una gestione ambientale e altri aspetti. Di seguito sono riportate alcune misure chiave:
(1). Utilizzo e funzionamento corretti
Evitare collegamenti e scollegamenti frequenti: collegamenti e scollegamenti ripetuti usurano la superficie di contatto metallica dell'interfaccia, con conseguente disadattamento di impedenza o perdita di segnale. Prova a disconnetterti solo quando necessario. Allineare il connettore e serrare: assicurarsi che i connettori maschio e femmina siano allineati prima di ruotarli e serrarli per evitare disallineamenti della filettatura o danni incrociati. Utilizzare una coppia adeguata: un serraggio eccessivo danneggerà le filettature, mentre un serraggio troppo lento causerà uno scarso contatto. Dopo il serraggio manuale, è possibile utilizzare una chiave dinamometrica per serrare in base al valore consigliato dal produttore. Non utilizzare con l'alimentazione accesa: assicurarsi che il dispositivo sia spento prima di collegarlo e scollegarlo per evitare che la scarica dell'arco danneggi i punti di contatto.
(2). Protezione fisica
Prevenire lo stress meccanico: evitare di piegare, tirare o esercitare forza laterale sull'adattatore, soprattutto quando si collegano i cavi. Utilizzare adattatori ad angolo retto o supporti per cavi per ridurre lo stress. Mantenere l'interfaccia pulita: coprirla con un cappuccio antipolvere quando non in uso per prevenire polvere, olio o ossidazione. Gli antiossidanti possono essere utilizzati in ambienti umidi. Evitare cadute o urti: la struttura interna dell'adattatore di precisione viene facilmente danneggiata dagli urti, quindi maneggiarlo con cura.
(3). Gestione ambientale
Controllare la temperatura e l'umidità: l'alta temperatura accelera l'ossidazione del metallo e l'umidità può facilmente causare corrosione. Si consiglia di utilizzarlo in un ambiente con una temperatura di 10-30 ℃ e un'umidità <60%. Selezionare un adattatore sigillato in condizioni estreme. Anticorrosione e antipolvere: gli adattatori con interfacce placcate in oro o in acciaio inossidabile devono essere selezionati per ambienti industriali o esterni e puliti regolarmente. (4). Manutenzione regolare Pulire l'interfaccia: pulire la superficie di contatto con alcol anidro e un panno privo di lanugine. Le macchie ostinate possono essere rimosse con un detergente speciale. Evitare l'uso di materiali abrasivi. Controllare usura e danni: controllare regolarmente l'interfaccia per graffi, ruggine o deformazioni, testare la qualità del segnale e sostituirla in tempo se anormale. Lubrificare la filettatura (opzionale): alcuni adattatori possono essere lubrificati con una piccola quantità di grasso al silicone, ma assicurarsi che non influisca sulle prestazioni elettriche.
(5). Seleziona l'adattatore appropriato
Specifiche di corrispondenza: assicurarsi che parametri quali impedenza (come 50Ω/75Ω), gamma di frequenza e capacità di alimentazione soddisfino i requisiti del sistema per evitare sovraccarichi.
Preferisci materiali di alta qualità: le interfacce placcate in oro sono più resistenti alla corrosione rispetto alle interfacce nichelate e i materiali isolanti in PTFE hanno prestazioni più stabili alle alte frequenze.
(6). Precauzioni per la conservazione
Conservare in un luogo asciutto: quando non viene utilizzato per un lungo periodo, riporlo in un sacchetto antistatico e aggiungere essiccante per evitare l'esposizione all'aria.
Evitare l'impilamento: conservare senza stringere per evitare che l'interfaccia venga compressa e deformata.
(7). Altri suggerimenti
Utilizzare cavi adattatori invece di collegarli e scollegarli frequentemente: se un'interfaccia deve essere cambiata frequentemente, è possibile utilizzare un adattatore fisso con cavo corto per ridurre l'usura.
Calibrazione e test regolari: quando si utilizzano applicazioni ad alta frequenza, utilizzare regolarmente un analizzatore di rete per rilevare il degrado delle prestazioni dell'adattatore.
5.Guida alla pulizia dell'adattatore coassiale RF
(1). Preparazione prima della pulizia
Strumenti richiesti
Panno privo di lanugine o batuffolo di cotone (come un panno per lenti, un panno in microfibra)
Alcool assoluto (alcol isopropilico al 99% IPA) o detergente speciale per dispositivi elettronici (come DeoxIT D5)
Bomboletta di aria compressa o soffiatore d'aria (per rimuovere la polvere)
Spazzola morbida (materiale non metallico, per evitare graffi)
Guanti antistatici (per evitare che le scariche elettrostatiche danneggino i componenti sensibili)
Precauzioni
Operazione di spegnimento: assicurarsi che il dispositivo sia spento prima della pulizia per evitare il rischio di cortocircuito o scosse elettriche.
Evitare solventi corrosivi: i detergenti contenenti cloro o ammoniaca (come acqua di vetro, WD-40) possono danneggiare il rivestimento.
Funzionamento delicato: evitare graffi forti, soprattutto sulle interfacce placcate in oro, per prevenirne l'usura.
(2). Passaggi di pulizia
Fase 1: rimozione preliminare della polvere
Utilizzare aria compressa o un soffiatore d'aria per rimuovere polvere e detriti dalla superficie e dall'interfaccia dell'adattatore.
Se sono presenti particelle ostinate, utilizzare una spazzola morbida per spazzarle via delicatamente (evitare spazzole metalliche per evitare graffi).
Passaggio 2: pulire la superficie di contatto (maschio/femmina)
Immergere una piccola quantità di alcol anidro o detergente per dispositivi elettronici (non spruzzare direttamente per evitare che il liquido penetri nello strato isolante).
Pulisci delicatamente con un panno privo di lanugine o un batuffolo di cotone:
Per filettature esterne (maschio): strofinare in senso rotatorio lungo la filettatura.
Per le filettature interne (femmina): utilizzare un bastoncino di cotone per pulire a spirale per evitare fibre residue.
Trattamento dello strato di ossido ostinato:
Per ossidazioni minori è possibile utilizzare il detergente DeoxIT. Dopo l'applicazione, lasciare riposare per 1-2 minuti prima di pulire.
Si consiglia di sostituire l'adattatore se è gravemente ossidato o corroso. La pulizia forzata potrebbe danneggiarlo ulteriormente.
Passaggio 3: pulire il guscio esterno
Pulisci il guscio dell'adattatore con un panno di cotone imbevuto di alcol per rimuovere olio o impronte digitali.
Evitare che liquidi penetrino all'interno degli adattatori non sigillati. Fase 4: Asciugatura Dopo la pulizia, lasciare riposare per 5-10 minuti per garantire che l'alcol sia completamente evaporato. Per accelerare l'asciugatura è possibile utilizzare aria compressa (bassa temperatura per evitare la formazione di condensa).
(3). Ispezione dopo la pulizia
Ispezione visiva: assicurarsi che non vi siano fibre residue, macchie o corrosione.
Test elettrico (opzionale):
Utilizzare un analizzatore di rete o un multimetro per controllare la resistenza di contatto e il VSWR (rapporto d'onda stazionaria) per garantire prestazioni normali.
Se il segnale è anomalo (ad esempio una maggiore perdita di inserzione), potrebbe essere dovuto a una pulizia incompleta o all'adattatore danneggiato.
(4). Raccomandazioni per la manutenzione quotidiana
Pulire regolarmente (ogni 3-6 mesi o più frequentemente in ambienti molto polverosi).
Utilizzare cappucci antipolvere: coprire l'interfaccia quando non in uso per prevenire polvere e ossidazione.
Evitare il contatto diretto con le interfacce metalliche: il sale e il grasso delle impronte digitali accelerano la corrosione.
Non utilizzare carta vetrata, spazzole metalliche o oggetti duri per graffiare.
Evitare l'uso di lubrificanti al silicone (potrebbero contaminare la superficie di contatto e influenzare i segnali ad alta frequenza).
(5). Gestione di casi speciali
Ambiente con acqua di mare/elevata umidità: applicare l'antiossidante dopo la pulizia.
Filo bloccato: aggiungere una piccola quantità di detergente per contatti e girare delicatamente, senza forzare.
Foglio delle linee guida per la pulizia dell'adattatore coassiale RF:
| Passi | Istruzioni operative | Precauzioni |
| 1. Preparazione | Scollegare il cavo di alimentazione e l'adattatore. Preparare un panno privo di lanugine, alcool anidro (99% IPA), aria compressa, una spazzola a setole morbide e guanti antistatici. | Evitare di lavorare con l'alimentazione accesa. Non utilizzare solventi contenenti cloro, ammoniaca o solventi corrosivi (come WD-40). |
| 2. Rimozione iniziale della polvere | Utilizzare aria compressa per rimuovere la polvere superficiale. Spazzare via delicatamente le particelle più ostinate con una spazzola a setole morbide. | Mantenere un getto verticale di aria compressa. Utilizzare una spazzola non metallica (come il nylon). |
| 3. Pulire le superfici di contatto | Maschio (filettatura esterna): - Inumidire un panno privo di lanugine con alcool e pulire lungo la filettatura. Femmina (filettatura interna): - Utilizzare un bastoncino di cotone per pulire con un movimento a spirale. | Evitare che una quantità eccessiva di alcol penetri nell'isolamento. - Maneggiare delicatamente i connettori placcati in oro per prevenirne l'usura. - Per ossidazioni gravi, utilizzare DeoxIT e lasciarlo riposare per 1-2 minuti prima di pulire. |
| 4. Pulizia dell'involucro | Utilizzare una salvietta imbevuta di alcol per rimuovere macchie di olio e impronte digitali dall'involucro. | Gli adattatori sigillati devono essere protetti dall'ingresso di liquidi. |
| 5. Asciugatura | Lasciare riposare per 5-10 minuti affinché evapori naturalmente. Per accelerare l'asciugatura è possibile utilizzare aria compressa a bassa temperatura. | Assicurarsi che sia completamente asciutto prima di accenderlo. |
| 6. Ispezione e accettazione | Ispezionare visivamente la presenza di sporco o fibre residue. Se necessario, testare VSWR e la perdita di inserzione con un analizzatore di rete. | Se il segnale è anomalo (ad esempio VSWR > 1,5), valutare la possibilità di sostituire l'adattatore. |
Raccomandazioni per la manutenzione quotidiana:
| Misure di manutenzione | Pratiche consigliate | Pratiche vietate |
| Protezione dalla polvere | Utilizzare il cappuccio antipolvere quando non in uso | Esposizione a polvere e olio |
| Manutenzione del connettore | Pulire regolarmente ogni 3-6 mesi. Pulire più brevemente in ambienti ad alta umidità. | Contatto diretto con superfici metalliche (corrosione delle impronte digitali) |
| Gestione di ambienti estremi | Applicare un antiossidante (come No-Ox-ID) dopo la pulizia in ambienti con acqua di mare/elevata umidità. | Raschiare lo strato di ossido con carta vetrata o una spazzola metallica. |
| Condizioni di conservazione | Conservare in una busta antistatica con essiccante. Evitare di spremere. | Esposto a temperature elevate (>40°C) o umidità (>80% UR) per periodi prolungati. |
Una corretta pulizia degli adattatori coassiali RF prolunga notevolmente la loro durata e garantisce una trasmissione stabile del segnale. Punti chiave:
Pulisci delicatamente con un panno privo di lanugine e alcool anidro.
Evitare solventi abrasivi e graffi con oggetti duri.
Dopo la pulizia, asciugare accuratamente e controllare le prestazioni elettriche.
6.Domande frequenti sull'adattatore coassiale RF
(1). Concetti di base
Q1: Cos'è un adattatore coassiale RF?
R: Un adattatore coassiale RF è un dispositivo di conversione utilizzato per collegare cavi coassiali o dispositivi con diversi tipi di interfaccia, garantendo l'adattamento dell'impedenza (come 50Ω o 75Ω) durante la trasmissione del segnale e riducendo la riflessione e la perdita.
Q2: Quali sono i tipi più comuni di adattatori RF?
R: I tipi comuni includono:
Per tipo di interfaccia: SMA, tipo N, BNC, TNC, SMB, MCX, ecc.
Per genere: maschio (con spillo), femmina (con jack).
Per funzione: diritto, angolo retto, attenuazione, isolamento diretto, ecc.
(2). Selezione e utilizzo
Q3: Come scegliere un adattatore RF adatto?
R: È necessario considerare i seguenti fattori:
Adattamento dell'impedenza (50Ω o 75Ω).
Intervallo di frequenza (come gli adattatori SMA solitamente supportano 0-18 GHz, il tipo N può raggiungere oltre 18 GHz).
Tipo di interfaccia (ad esempio da SMA a tipo N). Capacità di potenza (è necessario un adattatore speciale per applicazioni ad alta potenza). Materiali e placcatura (l'interfaccia placcata in oro è più resistente alla corrosione, il materiale isolante in PTFE ha migliori prestazioni ad alta frequenza).
Q4: L'adattatore può rimanere collegato al dispositivo per un lungo periodo?
R: Sì, ma nota: evitare collegamenti e scollegamenti frequenti che potrebbero causare usura. Si consiglia di controllare regolarmente lo stato di ossidazione in ambienti con elevata umidità o corrosivi.
Q5: Cosa devo fare se l'adattatore non è serrato o allentato?
A: Controlla se i fili sono allineati per evitare danni incrociati. Utilizzare una chiave dinamometrica per serrare in base al valore consigliato dal produttore (ad esempio 8-10 pollici-libbre). Se l'usura della filettatura è grave, è necessario sostituire l'adattatore.
(3). Pulizia e manutenzione
Q6: L'adattatore deve essere pulito regolarmente? Quante volte? R: Ambiente con poca polvere: pulire una volta ogni 6-12 mesi. Ambiente industriale/con elevata polvere: pulire una volta ogni 1-3 mesi. Metodo di pulizia: pulire la superficie di contatto con alcool anidro (99% IPA) e un panno privo di lanugine.
Q7: Come gestire l'ossidazione sulla superficie di contatto dell'adattatore?
R: Leggera ossidazione: pulire con un detergente elettronico come DeoxIT.
Ossidazione grave: si consiglia di sostituire l'adattatore. La pulizia forzata potrebbe danneggiarlo ulteriormente.
Q8: È possibile utilizzare WD-40 per lubrificare le filettature dell'adattatore?
R: No! WD-40 contiene ingredienti corrosivi e potrebbe danneggiare il rivestimento. Se è necessaria la lubrificazione, utilizzare grasso siliconico speciale (come Dow Corning Molykote 44).
(4). Risoluzione dei problemi
Q9: Quale potrebbe essere la causa della maggiore perdita di segnale causata dall'adattatore?
R: Contatto scadente: l'interfaccia è ossidata o non serrata.
Disadattamento di impedenza: utilizzo di un adattatore con impedenza errata (ad esempio miscelando 50Ω e 75Ω).
Danni meccanici: l'interfaccia è deformata o lo strato isolante interno è danneggiato.
Q10: Come verificare se l'adattatore funziona correttamente?
A: Ispezione visiva: osservare se l'interfaccia è ossidata, deformata o contaminata.
Test multimetro: misurare la conduttività tra le due estremità (la resistenza dovrebbe essere vicina a 0Ω).
Test dell'analizzatore di rete: verifica VSWR (rapporto d'onda stazionaria). Il valore ideale dovrebbe essere ≤1,5.
Q11: È normale che l'adattatore si surriscaldi notevolmente?
R: Applicazione a basso consumo: un leggero riscaldamento è normale.
Applicazione ad alta potenza: se si surriscalda in modo anomalo, potrebbe essere dovuto a uno scarso contatto o a un sovraccarico di potenza. È necessario verificare le specifiche dell'adattatore.
(5). Altre domande
Q12: È possibile mischiare marche diverse di adattatori?
R: Sì, ma è necessario assicurarsi che:
Il tipo di interfaccia, l'impedenza e la gamma di frequenza corrispondono.
Adattatori di scarsa qualità possono causare un degrado del segnale. Si consiglia di scegliere marchi noti.
Q13: Perché alcuni adattatori sono contrassegnati con "Blocco DC"?
R: L'adattatore DC Block è dotato di una struttura di condensatore interna in grado di bloccare i segnali DC e consentire il passaggio solo dei segnali RF. Viene utilizzato per proteggere le apparecchiature sensibili dalla tensione CC.
Q14: A cosa devo prestare attenzione quando conservo l'adattatore?
R: Conservare in una borsa antistatica per evitare umidità e polvere.
Quando non viene utilizzato per un lungo periodo, coprirlo con un cappuccio antipolvere e posizionare un essiccante.
Richiedi una chiamata oggi
